10.5 ECOCAN-BUS Abschlusswiderstände (terminieren)
WARNUNG!
Technische Information LON-Gateway - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Prinzipieller Aufbau Logamatic-Regelgeräte
Abschlusswiderstand bei der Verbindung von mehreren
Regelgeräten
LEBENSGEFAHR
durch elektrischen Strom!
Achten Sie darauf, dass alle Elektroarbeiten nur von autorisier-
ten Fachkräften ausgeführt werden.
Bevor Sie das Gerät öffnen: Gerät allpolig stromlos schalten
und gegen unbeabsichtigtes Wiedereinschalten sichern.
Um zwischen mehreren Regelgeräten eine störungsfreie Datenü-
bertragung sicherzustellen, muss ein Abschlusswiderstand bei
den beiden Regelgeräten, die am weitesten voneinander entfernt
sind, zugeschaltet werden.

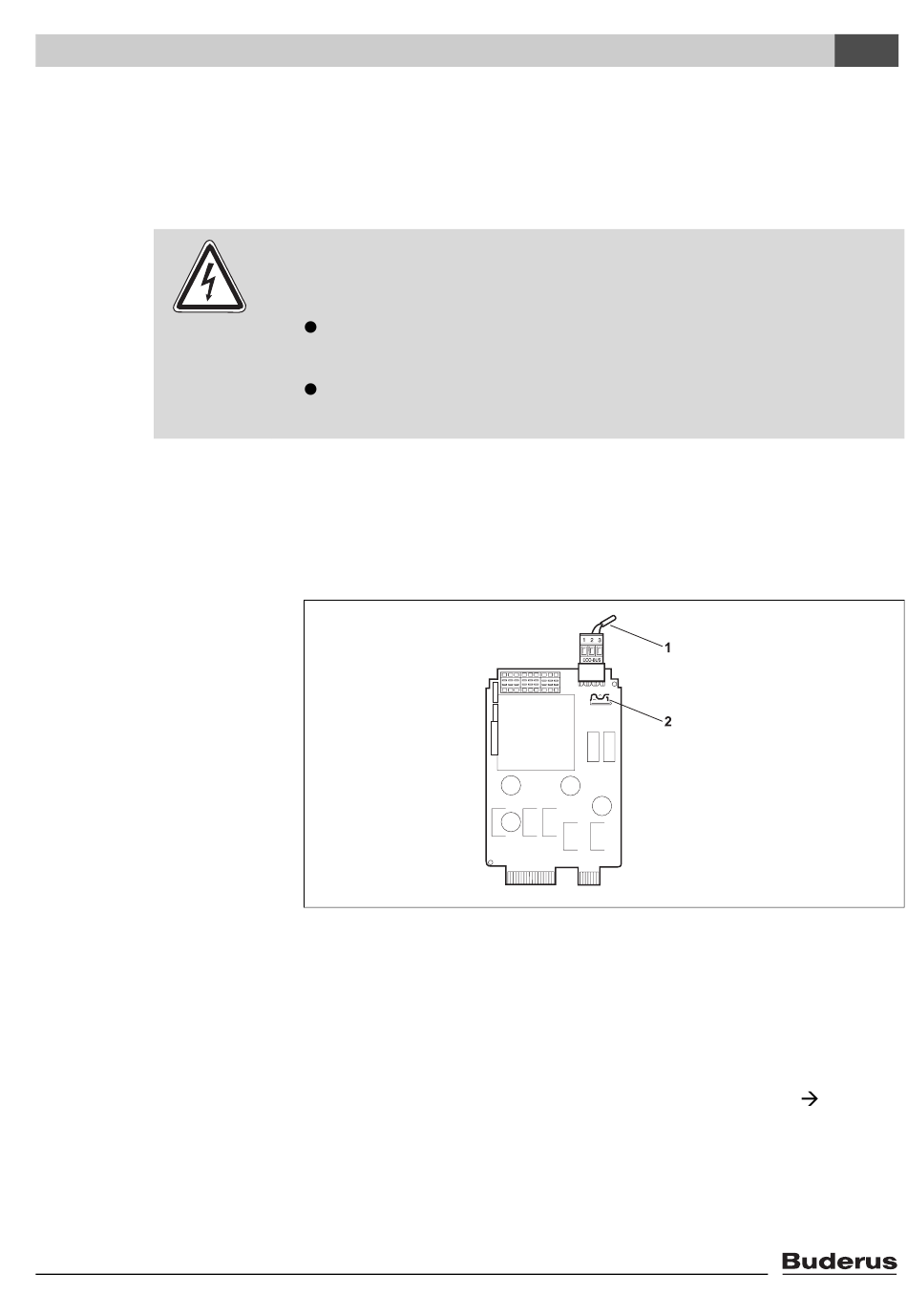

Bild 13 Netzmodul NM482
1 ECOCAN-BUS
2 Hakenschalter S1 (für Abschlusswiderstand)
Grundeinstellung: offen
Der Abschlusswiderstand befindet sich auf der Bauteilseite des
Netzmoduls NM482 und wird mit dem Hakenschalter (
[2]) eingeschaltet.
10
Bild 13,
