Erste Schritte
WARNUNG. Zum Schutz vor Stromschlägen und Verbrennungen darf
nur das Standardzubehör oder solches Zubehör verwendet werden,
das für die jeweilige Anwendung geeignete Kennwerte aufweist.
Verwenden Sie mit diesem Gerät ausschließlich P5210
Hochspannungs-Differentialtastkopf-Zubehör.
Halten Sie Ihre Finger möglichst immer hinter der Schutzmanschette.
Sie verhindern dadurch einen Stromschlag durch Berührung des
Meßkreises.
4

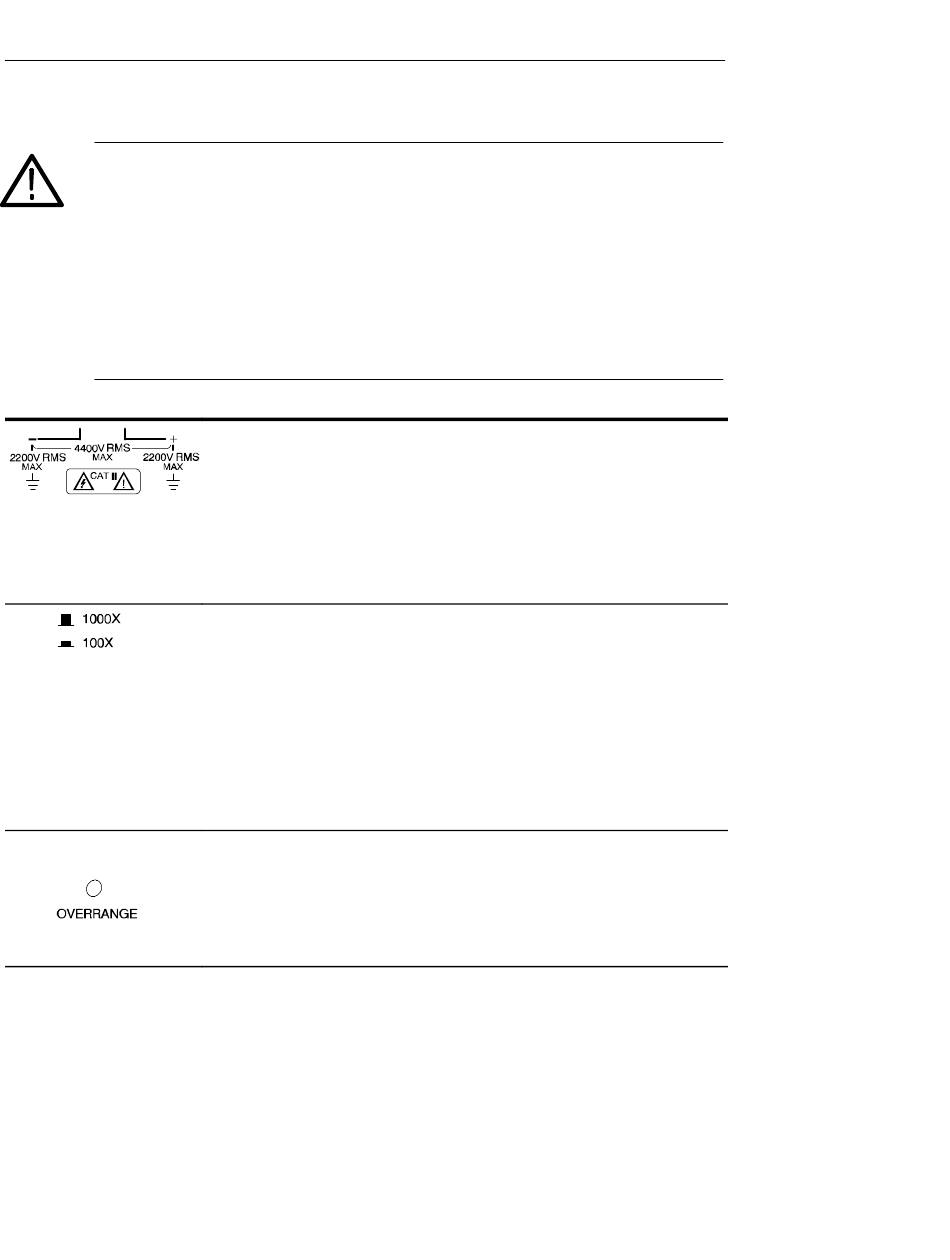

Differenzeingänge. Die Eingänge entsprechen Kategorie
II und sind für Spannungen bis 2200 V
Eingängen bzw. bezogen auf Erde ausgelegt.
Außerdem gilt in Kreisen der Kategorie II eine
maximale Spannungsdifferenz von 4400 V
den Eingängen bei weniger als 5600 V
(DC + AC-Scheitelwert) zwischen den Eingängen.
Dämpfungsbereich. Wenn die Bereichswahltaste in
Ruheposition steht, ist die Dämpfung auf 1000-fach
eingestellt. Ist die Bereichswahltaste gedrückt, beträgt
die Dämpfung 100-fach.
Die Stellung 1000-fach ist für Messungen bis 4400 V
in Kreisen der Kategorie II vorgesehen. Die Stellung
100-fach ergibt in Kreisen der Kategorie II mit weniger
als 440 V eine bessere Signalauflösung.
eff
Bereichsüberschreitungsanzeige. Wenn das Eingangs-
signal den linearen Arbeitsbereich des Tastkopfs
überschreitet, leuchtet die entsprechende Anzeige rot.
In diesem Fall ist das Tastkopf-Ausgangssignal keine
exakte Darstellung des Tastkopf-Eingangssignals.
zwischen den
eff
zwischen
eff
eff
