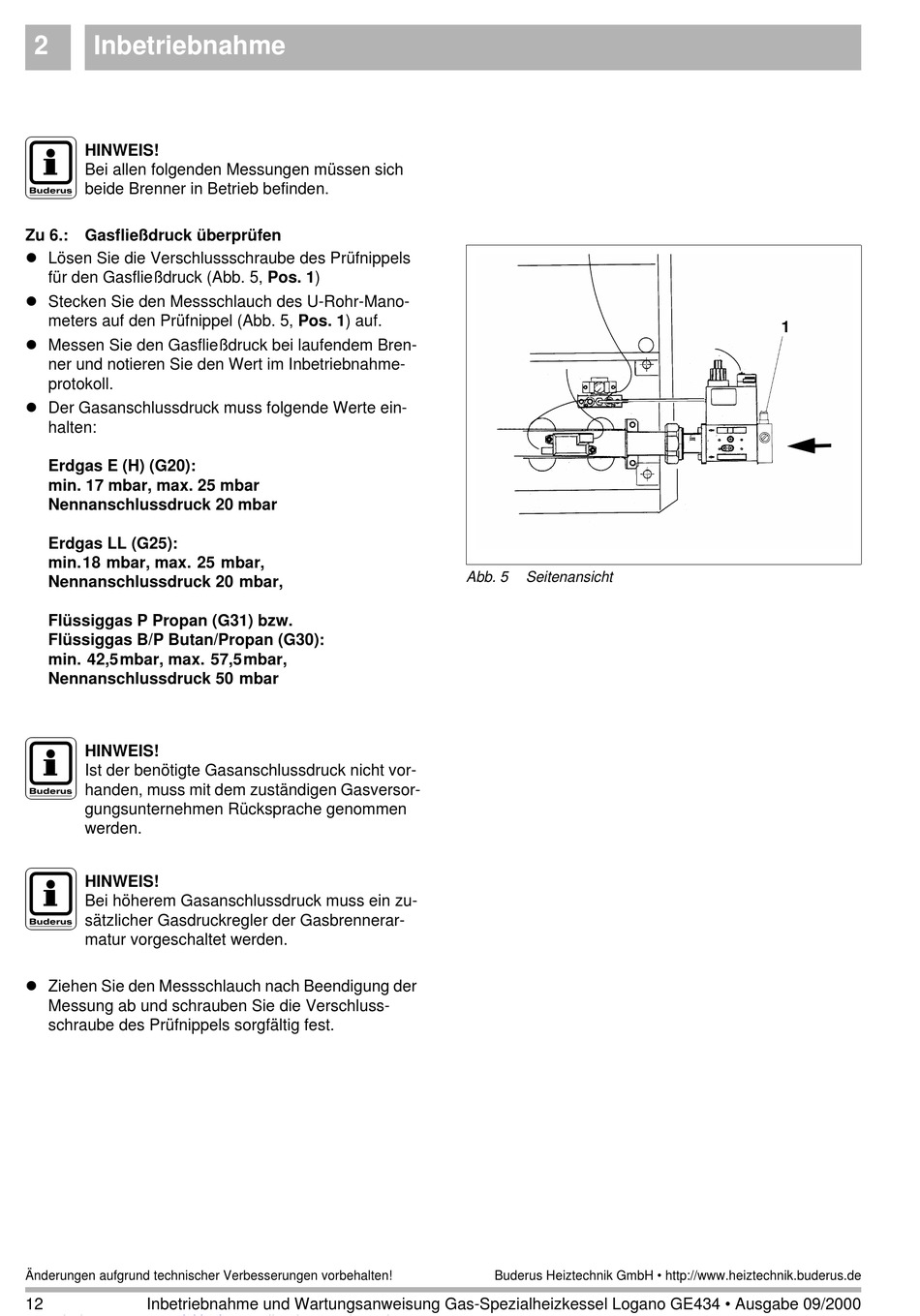

Buderus Logano GE434 Montage-, Inbetriebnahme Und Wartungsanweisung Seite 12

2 Inbetriebnahme
J HINWEIS!
Bei allen folgenden Messungen müssen sich
beide Brenner in Betrieb befinden.
Zu 6.: Gasfließdruck überprüfen
l Lösen Sie die Verschlussschraube des Prüfnippels
für den Gasfließdruck (Abb. 5, Pos. 1)
l Stecken Sie den Messschlauch des U-Rohr-Mano-
meters auf den Prüfnippel (Abb. 5, Pos. 1) auf.
l Messen Sie den Gasfließdruck bei laufendem Bren-
ner und notieren Sie den Wert im Inbetriebnahme-
protokoll.
l Der Gasanschlussdruck muss folgende Werte ein-
halten:
Erdgas E (H) (G20):
min. 17 mbar, max. 25 mbar
Nennanschlussdruck 20 mbar
Erdgas LL (G25):
min.18 mbar, max. 25 mbar,
Nennanschlussdruck 20 mbar,
Flüssiggas P Propan (G31) bzw.
Flüssiggas B/P Butan/Propan (G30):
min. 42,5mbar, max. 57,5mbar,
Nennanschlussdruck 50 mbar
J HINWEIS!
Ist der benötigte Gasanschlussdruck nicht vor-
handen, muss mit dem zuständigen Gasversor-
gungsunternehmen Rücksprache genommen
werden.
J HINWEIS!
Bei höherem Gasanschlussdruck muss ein zu-
sätzlicher Gasdruckregler der Gasbrennerar-
matur vorgeschaltet werden.
l Ziehen Sie den Messschlauch nach Beendigung der
Messung ab und schrauben Sie die Verschluss-
schraube des Prüfnippels sorgfältig fest.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
12 Inbetriebnahme und Wartungsanweisung Gas-Spezialheizkessel Logano GE434 • Ausgabe 09/2000
Abb. 5 Seitenansicht
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
1
