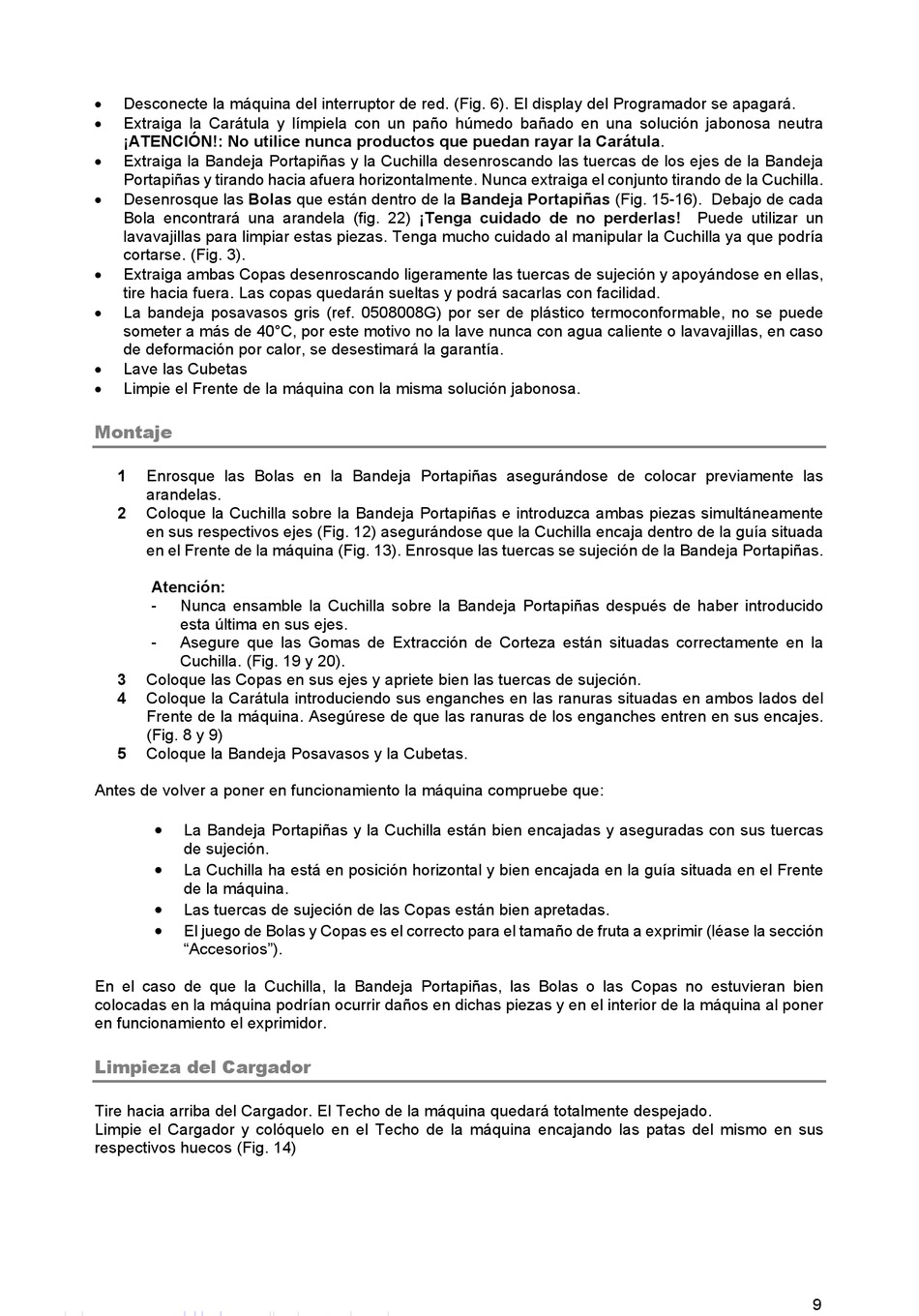

Zummo Z06 Bedienungsanleitung Seite 9


Desconecte la máquina del interruptor de red. (Fig. 6). El display del Programador se apagará.

Extraiga la Carátula y límpiela con un paño húmedo bañado en una solución jabonosa neutra
¡ATENCIÓN!: No utilice nunca productos que puedan rayar la Carátula.

Extraiga la Bandeja Portapiñas y la Cuchilla desenroscando las tuercas de los ejes de la Bandeja
Portapiñas y tirando hacia afuera horizontalmente. Nunca extraiga el conjunto tirando de la Cuchilla.

Desenrosque las Bolas que están dentro de la Bandeja Portapiñas (Fig. 15-16). Debajo de cada
Bola encontrará una arandela (fig. 22) ¡Tenga cuidado de no perderlas! Puede utilizar un
lavavajillas para limpiar estas piezas. Tenga mucho cuidado al manipular la Cuchilla ya que podría
cortarse. (Fig. 3).

Extraiga ambas Copas desenroscando ligeramente las tuercas de sujeción y apoyándose en ellas,
tire hacia fuera. Las copas quedarán sueltas y podrá sacarlas con facilidad.

La bandeja posavasos gris (ref. 0508008G) por ser de plástico termoconformable, no se puede
someter a más de 40°C, por este motivo no la lave nunca con agua caliente o lavavajillas, en caso
de deformación por calor, se desestimará la garantía.

Lave las Cubetas

Limpie el Frente de la máquina con la misma solución jabonosa.
Montaje
1 Enrosque las Bolas en la Bandeja Portapiñas asegurándose de colocar previamente las
arandelas.
2 Coloque la Cuchilla sobre la Bandeja Portapiñas e introduzca ambas piezas simultáneamente
en sus respectivos ejes (Fig. 12) asegurándose que la Cuchilla encaja dentro de la guía situada
en el Frente de la máquina (Fig. 13). Enrosque las tuercas se sujeción de la Bandeja Portapiñas.
Atención:
- Nunca ensamble la Cuchilla sobre la Bandeja Portapiñas después de haber introducido
esta última en sus ejes.
- Asegure que las Gomas de Extracción de Corteza están situadas correctamente en la
Cuchilla. (Fig. 19 y 20).
3 Coloque las Copas en sus ejes y apriete bien las tuercas de sujeción.
4 Coloque la Carátula introduciendo sus enganches en las ranuras situadas en ambos lados del
Frente de la máquina. Asegúrese de que las ranuras de los enganches entren en sus encajes.
(Fig. 8 y 9)
5 Coloque la Bandeja Posavasos y la Cubetas.
Antes de volver a poner en funcionamiento la máquina compruebe que:

La Bandeja Portapiñas y la Cuchilla están bien encajadas y aseguradas con sus tuercas
de sujeción.

La Cuchilla ha está en posición horizontal y bien encajada en la guía situada en el Frente
de la máquina.

Las tuercas de sujeción de las Copas están bien apretadas.

El juego de Bolas y Copas es el correcto para el tamaño de fruta a exprimir (léase la sección
"Accesorios").
En el caso de que la Cuchilla, la Bandeja Portapiñas, las Bolas o las Copas no estuvieran bien
colocadas en la máquina podrían ocurrir daños en dichas piezas y en el interior de la máquina al poner
en funcionamiento el exprimidor.
Limpieza del Cargador
Tire hacia arriba del Cargador. El Techo de la máquina quedará totalmente despejado.
Limpie el Cargador y colóquelo en el Techo de la máquina encajando las patas del mismo en sus
respectivos huecos (Fig. 14)
9
