STR 631 / STR 632
Ausbauhinweise
Gehäuseoberteil
- 3 Schrauben A herausdrehen (Fig. 1).
- Gehäuseoberteil nach hinten abziehen.
C
1
LNC
MAINS
13/18V
INPUT
400mA DC
2
230V
50 Hz
40W MAX.
A
Frontblende
- Gehäuseoberteil abnehmen.
- 2 Schrauben B an den Seitenteilen herausdrehen (Fig. 2).
- Frontblende nach vorne abnehmen.
Chassisplatte
- Gerät öffnen.
- Frontblende abnehmen.
- 4 Schrauben C an der Rückseite herausdrehen (Fig. 1).
- 1 bzw. 2 Befestigungsmutter(n) F für den SAT-Tuner entfernen (Fig 1).
- 4 Abstandshalter D in der Chassisplatte zusammendrücken (Fig. 3),
Druckplatte nach oben ausrasten und Chassisplatte nach vorne
herausziehen, Abstandsmuttern am SAT-Tuner abnehmen.
D
GRUNDIG Service
F
C
A
CH. ADJ.
TV /VCR
TV
L
AERIAL
AUDIO
OUT
R
B
D

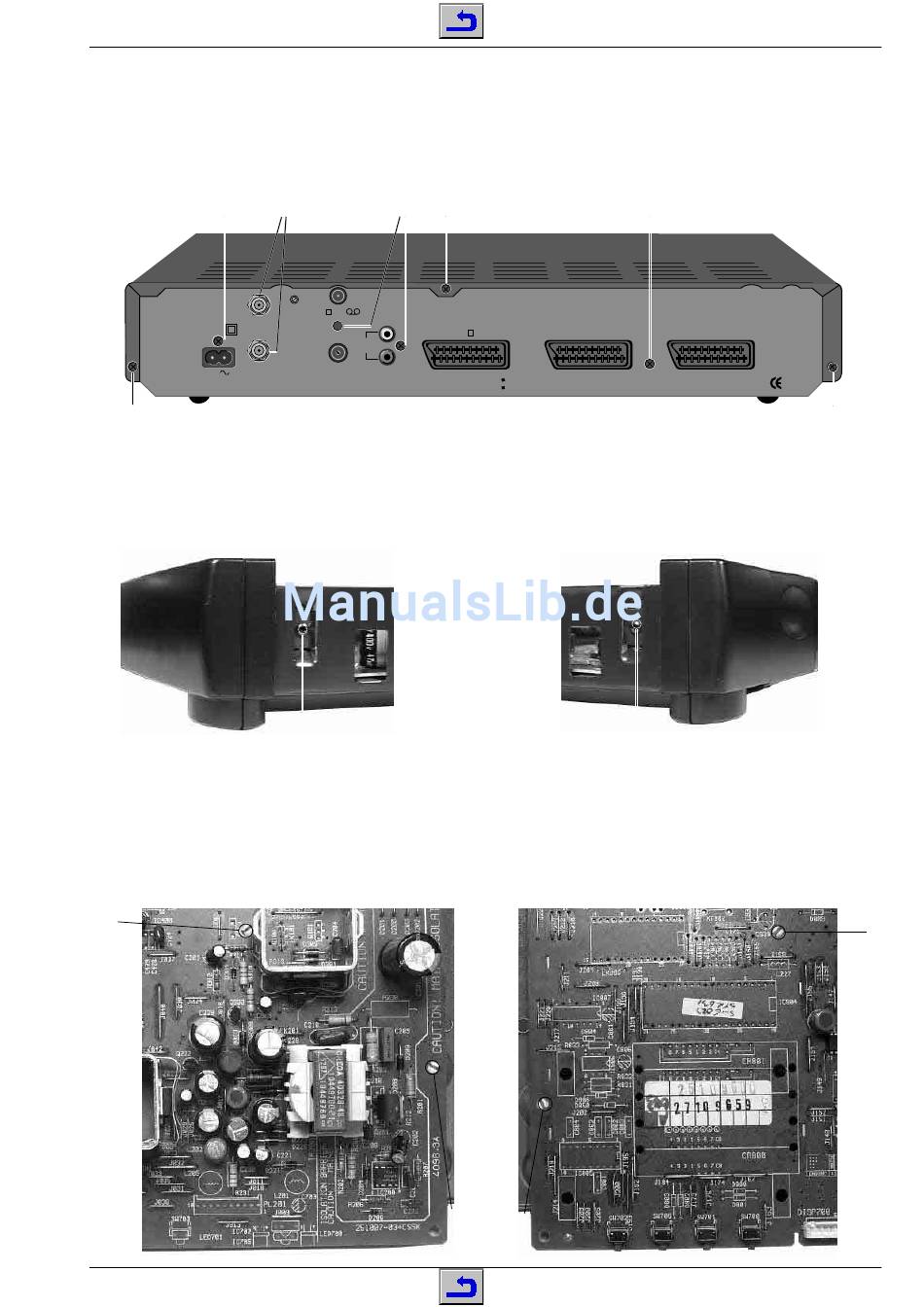

Disassembly Instructions
Upper Part of the case
- Undo 3 screws A (Fig. 1).
- Remove the upper part of the case towards the back.
AUX1
DO NOT REMOVE COVERS
HAZARD-LIVE PARTS
Fig. 1
Front Panel
- Remove the upper part of the case.
- Undo 2 screws B one on each side of the case (Fig. 2).
- Remove front panel forwards.
Fig. 2
B
Chassis Board
- Open the receiver.
- Remove the front panel.
- Undo 4 screws C from the rear panel (Fig. 1).
- Remove 1 or 2 fastening nut(s) F for the SAT Tuner (Fig 1).
- Release 4 expansion clips D at the main PCB (Fig. 3), lift the main
PCB upwards and forwards, remove the spacer nuts mounted on the
SAT Tuner.
Fig. 3
D
Allgemeiner Teil / General Section
C
AUX2
MADE IN U.K.
A
D
1 - 23
