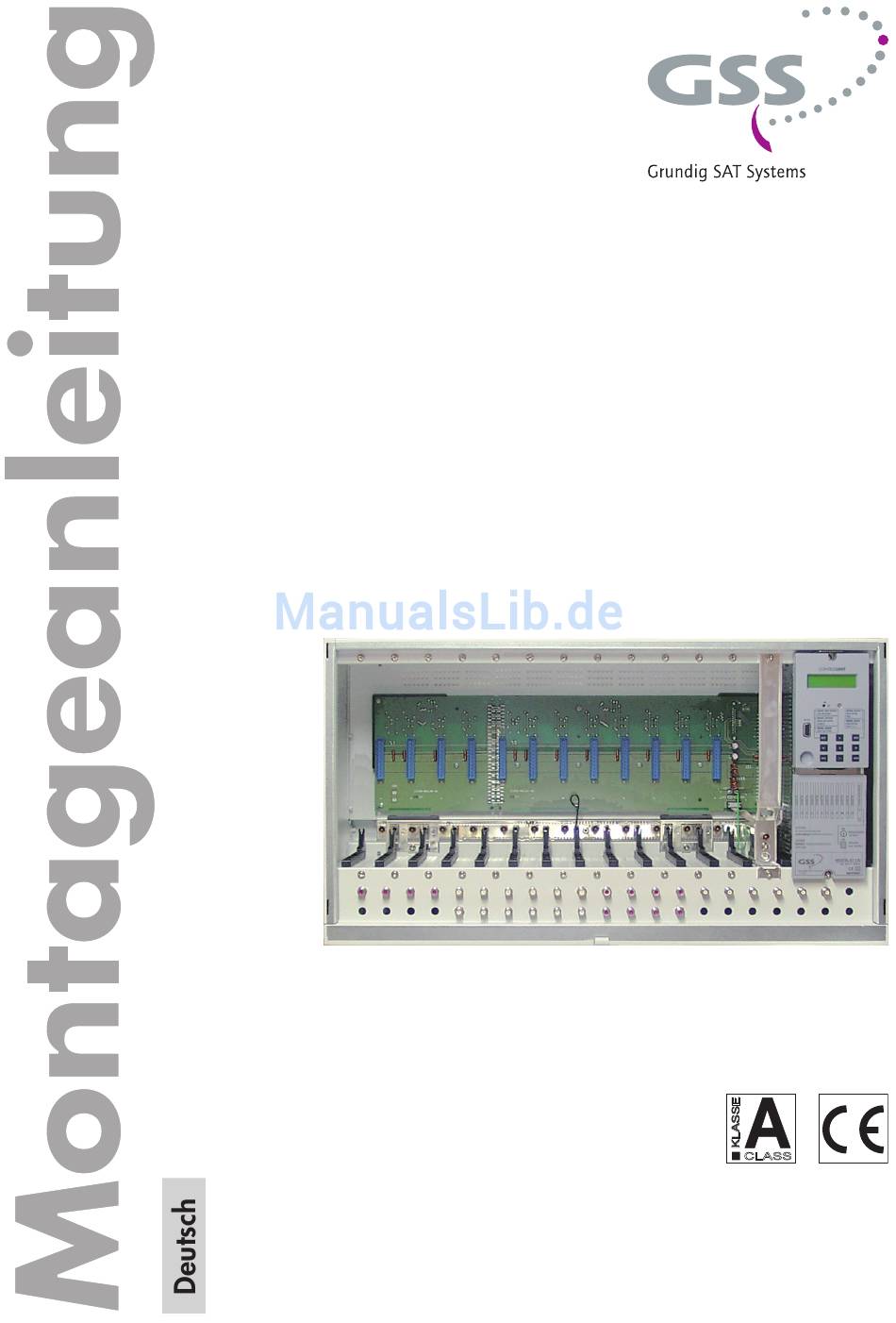

Grundig STC 1200 Montageanleitung
Kopfstation
Vorschau ausblenden
Andere Handbücher für STC 1200:
- Servicehandbuch (24 Seiten) ,
- Bedienungsanleitung (18 Seiten)
Verwandte Anleitungen für Grundig STC 1200
Inhaltszusammenfassung für Grundig STC 1200
- Seite 1 Kopfstation STC 1200 CLASS Telefon: +49 (0) 911 / 703 8877 Fax: +49 (0) 911 / 703 9210 Grundig SAT Systems GmbH Email: info@gss.de Beuthener Straße 43 Internet: http://www.gss.de D-90471 Nürnberg...
-
Seite 2: Inhaltsverzeichnis
7.1 Potenzialausgleich (PA) ................ 18 7.2 SAT-ZF-Eingangsverteiler anschließen ............ 18 Überblick..................18 SAT-ZF-Eingänge anschließen ............19 7.3 HF-Ausgang der Kopfstation anschließen ..........19 7.4 Netzanschluss herstellen ..............20 8 Kontrast des Displays einstellen ................ 21 - 2 - STC 1200... - Seite 3 HF-Ausgangspegel der Kopfstation einstellen ......... 31 Laufende Nummer der Kopfstation einstellen ........31 Modem-Anschluss aktivieren ..............32 Passwort eingeben................32 Einstellungen speichern ..............33 Kopfstation nach Temperaturüberschreitung programmieren ....33 – Systeminformation ................. 34 12 Abschließende Montagearbeiten ..............35 - 3 - STC 1200...
-
Seite 4: Hinweise Zu Sicherheit Und Gefährdungen
- geschützt gegen Feuchtigkeit, Dämpfe, Nässe, Tropf- und Spritzwasser, - an einem, gegen direkte Sonneneinstrahlung geschützten Ort, - nicht an vibrierenden Wand- oder Bodenkonstruktionen, - nicht in unmittelbarer Nähe von Wärmequellen. • Bei Kondenswasserbildung warten, bis die Anlage vollständig abgetrocknet ist. • Gewährleisten Sie eine ausreichende Belüftung der Kopfstation. • Decken Sie Lüftungsöffnungen nicht ab! • Montieren Sie die Kopfstation nicht in unbelüfteten Schränken oder Ni- schen. • Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf die Kopfstation. • Stellen Sie keine offenen Brandquellen (z.B. Kerzen) auf die Kopfstation. - 4 - STC 1200... - Seite 5 Richtlinie 2002/96/EG des Europäischen Parlaments und des Europäischen Rates vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. - 5 - STC 1200...
-
Seite 6: Allgemeines
Bedeutung der verwendeten Symbole Wichtiger Hinweis • Durchführen von Arbeiten Gefährdung durch elektrischen Schlag —> Allgemeiner Hinweis Lieferumfang 1 Kopfstation STC 1200 (ohne Cassetten) 1 Kurzmontageanleitung 1 DVD (Montageanleitungen) 1 Ferrithülse Montagematerial Lieferbares Zubehör Cassetten und Zubehör finden Sie auf der Webseite "www.gss.de". Technische Daten Die Anforderungen folgender EG-Richtlinien werden erfüllt:... - Seite 7 Ausgangspegel (CSOA ≤60 dB, 29 Kanäle): ......≤ 106 dBμV Eingangs- / Ausgangsimpedanz: ............75 Ω Spannungsversorgung: ..............+24 V Stromaufnahme: ................. 230 mA HF-Ausgang: ................F-Buchse Messausgang: ................IEC-Stecker Auskoppeldämpfung: ..............20 dB Netzteil Netzspannung: ............. 220–240V~, 50/60 Hz Leistungsaufnahme: ..............max. 210 W - 7 - STC 1200...
-
Seite 8: Beschreibung
Nach dem Einschalten der Kopfstation wird im 2-zeiligen LC-Display die Soft- ware-Version des Bedienteils angezeigt. Übersteigt während des Betriebs die Innentemperatur der Kopfstation den zulässigen Wert von 65 °C, erscheint im Display an Stelle des Standby-Menüs eine entsprechende Meldung. Diese - 8 - STC 1200... -
Seite 9: Überblick
PC oder Notebooks und der Software "BE-Flash", die Betriebssoftware des Bedienteils aktualisieren. Die aktuelle Betriebssoftware des Bedienteils, die Software "BE-Flash" und den letzten Stand der Montageanleitung finden Sie auf der Webseite "www.gss.de". Überblick Fronthaube Abb. 1 Fronthaube Schloss —> Um die EMV-Vorschriften einzuhalten, darf die Kopfstation nicht ohne Fronthaube betrieben werden. - 9 - STC 1200... -
Seite 10: Anschlüsse Und Komponenten

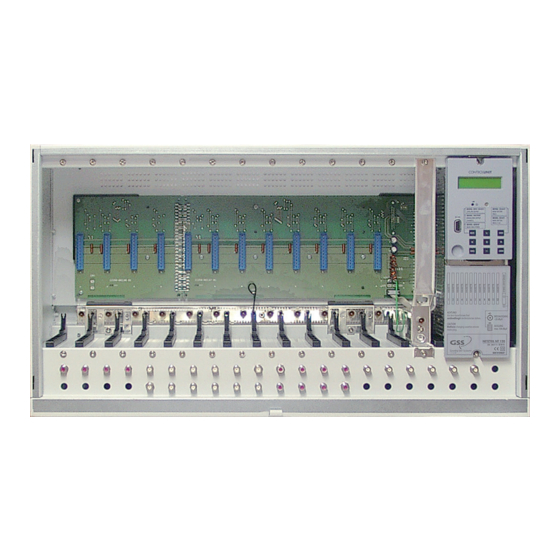

Ansicht von vorne / von der Seite (Typenschild) Abb. 2 Cassetten-Steckplätze 1 … 12 Ausgänge der SAT-ZF-Eingangsverteiler Durchbrüche für Kabeldurchführungen HF-Messausgang (-20 dB) Bedienteil Aufnahmen für die Fronthaube Typenschild Ansicht von unten Abb. 3 SAT-ZF-Eingangsverteiler Eingänge der SAT-ZF-Eingangsverteiler SAT-ZF- Durchschleifausgänge - 10 - STC 1200... -
Seite 11: Ansicht Von Hinten
Abb. 4 HF-Ausgang der Kopfstation Netzanschluss Verteiler für LNB-Betriebsspannung Durchbrüche für Kabeldurchführungen Erdungsanschluss, Anschluss für den Potenzialausgleich Lüftungsöffnungen Ansicht von hinten & Abb. 5 Lüftungsöffnungen Zugentlastung des Netzkabels & Durchbrüche für Wandmontage - 11 - STC 1200... -
Seite 12: Bedienteil
Bedienteil £ ¡ ™ Abb.6 LC-Display Regler zum Einstellen des Kontrasts des LC-Displays. 9-polige D-SUB-Buchse zum Aktualisieren der Betriebssoftware des ¡ Bedienteils, zum Anschließen der Managementeinheit HRCU 8 / RCU 1. Bedientasten (Bedienfeld) ™ Betriebsanzeige £ - 12 - STC 1200... -
Seite 13: Montage Der Kopfstation
Zahnscheiben durch die Oberflächenbeschichtung des Gehäuses drücken und einen sicheren Kontakt zwischen Gehäuse und Kabeldurchfüh- rungen gewährleisten. —> Um die EMV-Vorschriften einzuhalten, darf die Kopfstation nicht ohne Fronthaube betrieben werden. Fronthaube öffnen Abb. 8 - 13 - STC 1200... -
Seite 14: Montage Der Kopfstation
(z.B. permanente Luft um wälzung, Lüftung, Wärmeleitbleche etc.) übereinander zu montieren. —> Positionieren Sie die Kopfstation so, dass Sie die Mindestabstände von 20 cm seitlich und 50 cm oben und unten einhalten. —> Den Abstand der Bohrungen entnehmen Sie bitte nachfolgendem Maßbild. 668 mm 270 mm - 14 - STC 1200... -
Seite 15: Montage In Einer Schrankanlage
50 cm betragen. —> Um eine zu starke gegenseitige Erwärmung zu vermeiden, ist es nicht zulässig, Kopfstatio nen ohne thermische Schutzmaßnah men (z.B. permanente Luft um wälzung, Lüftung, Wärmeleitbleche etc.) übereinander zu montieren. - 15 - STC 1200... -
Seite 16: Cassetten Einbauen
Halte rahmen der Kopfstation herausdrehen. • Cassette in diesen Steckplatz einsetzen und in das Gehäuse schieben. • Cassette auf die Anschlüsse der Platine und des HF-Ausgangssammelfelds ausrichten und mit leichtem Druck bis zum Anschlag in die Kopfstation schie- ben. • Cassette mit den Schrauben befestigen. - 16 - STC 1200... -
Seite 17: Spannungsversorgung
Die Spannungsversorgung für den Hybridverstärker (+24 V) erfolgt über den Anschluss (Abb. 11). Peripheriegeräte anschließen Über den Anschluss (Abb. 11) können Peripheriegeräte mit Spannung (+12 V / max. 1 A ) versorgt werden. Peripheriegeräte nur über externe Sicherungen anschließen! - 17 - STC 1200... -
Seite 18: Anschließen Der Kopfstation
• PA-Anschluss über die PA-Leitung mit der bauseitigen PA-Schiene verbinden. SAT-ZF-Eingangsverteiler anschließen Überblick Abb. 14 LNB-Spannungszuführung Eingang 1 (Abb. 3 Eingang 2 (Abb. 3 Ausgänge von Eingang 1 Durchschleifausgang von Ausgänge von Eingang 2 Eingang 1 Abschlusswiderstand - 18 - STC 1200... -
Seite 19: Sat-Zf-Eingänge Anschließen
—> Verwenden Sie hierfür in den Durchbrüchen montierte Kabel- durchführungen (Abb. 15). • Mit einem selbst gefertigten HF-Kabel Durchschleifausgang mit dem Eingang verbinden. HF-Ausgang der Kopfstation anschließen Abb. 15 • HF-Ausgang des Hybridverstärkers mit der Kabelanlage verbinden. - 19 - STC 1200... -
Seite 20: Netzanschluss Herstellen
Die Ferrithülse muss gemäß Abb. 16 so nahe wie möglich am Gehäuse der Kopfstation montiert werden. & ≤ Abb. 16 • Gehäuse der Ferrithülse aufklappen. • Mit dem Netzkabel eine Schlaufe bilden und Netzkabel gemäß Abb. 17 in die Ferrithülse legen. • Gehäuse der Ferrithülse schließen (Abb. 18). Abb. 17 Abb. 18 • Netzkabel der Kopfstation mit der Netzsteckdose verbinden. - 20 - STC 1200... -
Seite 21: Kontrast Des Displays Einstellen
Das 2-zeilige Display des Bedienteiles zeigt dabei die Menüs. Einzustellende Parameter sind unterstrichen dargestellt. Mit Taste können Sie folgende Haupt-Menüpunkte anwählen: – Systeminformation – Ausgangspegel der Cassetten – Ausgangspegel der Kopfstation – Nummer der Kopfstation – Modem – Passwort - 21 - STC 1200... -
Seite 22: Software Des Bedienteils Aktualisieren
Software (Master) auf das zu aktualisierende Bedienteil (Slave) übertragen. "Master"-Bedienteil ausbauen § • Kopfstation ausschalten. in Pfeilrichtung " 1 " • Rasthaken ∞ ausrasten. in Pfeilrichtung " 2 " • Bedienteil an der Unterseite nach vorne ziehen und aus dem Rasthaken lösen. § ∞ - 22 - STC 1200... -
Seite 23: Slave"-Bedienteil Programmieren
—> Die Software des "Slave"-Bedienteils wird durch die Software des "Master"-Bedienteils ersetzt. • Nach der Meldung "Update Mode OK" Kopfstation ausschalten. • Verbindungskabel zwischen "Slave"-Bedienteil und "Master"-Bedienteil ent- fernen. • Kopfstation einschalten. —> Das "Slave"-Bedienteil der Kopfstation meldet sich mit der aktuali- sierten Software-Version. - 23 - STC 1200... -
Seite 24: Master"-Bedienteil Einbauen
Buchse der Kopfstation kontaktieren. • Rasthaken entgegen der Pfeilrichtung ∞ " 1 " einrasten. ∞ Programmierung 11.1 Vorbereitung • Messempfänger am Messausgang der Kopfstation anschließen. • HF-Ausgangsdaten der verwendeten Cassetten einstellen. —> Nachfolgend wird Software-Version 43 beschrieben. Die aktuellste Montageanleitung finden Sie im Internet unter "www.gss.de" - 24 - STC 1200... -
Seite 25: Programmierablauf
BOX LEVEL Bx 1 ◀ ▶ Bx 1 … Bx 12 LEVEL -6 dB 0 … -25 dB STATION LEVEL: LEVEL -3 dB 0 … -6 dB STATION NUMBER: SYSTEM MODEM: - 25 - STC 1200 ON / OFF... -
Seite 26: Meldung Nach Temperaturüberschreitung
SYSTEM INFO: 68°C 84°C Temp. 21°C ◀ Angezeigte Maximaltemperatur Aktuelle Temperatur (z.B . 68 °C) löschen (t > 3 s). Current temperature Deleting maximum temperature (e.g. 68 °C) displayed (t > 3 sec). Seite 25 - 26 - STC 1200... -
Seite 27: Kopfstation Programmieren
V 43 please wait … t > 10 s t > 10 s —> Das Display zeigt die Software-Version der Kopfstation (z.B. "V 43"). —> Der Prozessor liest die Daten der Cassetten (ca. 10 Sekunden). - 27 - STC 1200... -
Seite 28: Systeminformation Aktivieren
—> Das Menü "HF-Ausgangspegel der Cassetten einstellen" – "BOX LEVEL" wird aktiviert. Fahren Sie fort auf Seite 30. Um Informationen über die Kopfstation abzurufen: • Taste (nachfolgende Informationsmenüs) bzw. (vorhergehende Informa- tionsmenüs) drücken. —> Das Untermenü "Systeminformation – Ausgangssammler" – "SYSTEM INFO: Output Coll." wird aktiviert. - 28 - STC 1200... -
Seite 29: Systeminformation - Ausgangssammler
Temperaturanzeige wählen. • Um die bisher aufgetretenen, höchsten Innentemperaturen aufzurufen, Taste drücken. —> Durch erneutes Drücken der Taste kehren Sie zum vorher- gehenden Menü zurück. • Taste drücken. —> Das Untermenü "Systeminformation – Nummer der Kopfstation" – "SYSTEM INFO: Station Nr." wird aktiviert. - 29 - STC 1200... -
Seite 30: Systeminformation - Nummer Der Kopfstation
– Bedienteil" – "SYSTEM INFO: BE-Remote" zurückkehren (Seite 28). HF-Ausgangspegel der Cassetten einstellen In diesem Menü können Sie die Cassetten nacheinander wählen und deren HF- Ausgangspegel einstellen. BOX LEVEL Bx 1 LEVEL -6 dB • Mit den Tasten nacheinander alle Cassetten wählen, deren HF-Aus- gangspegel messen und notieren. • Cassetten mit den höheren HF-Ausgangspegeln mit den Tasten akti- - 30 - STC 1200... -
Seite 31: Hf-Ausgangspegel Der Kopfstation Einstellen
Software PSW 1000 erforderlich, zur Identifikation der jeweiligen Kopfstation diese mit einer laufenden Nummer zu versehen. STATION NUMBER: • Mit den Tasten laufende Nummer einstellen. • Taste drücken. —> Das Menü "Modem-Anschluss aktivieren" – "SYSTEM MODEM:" wird aktiviert. - 31 - STC 1200... -
Seite 32: Modem-Anschluss Aktivieren
—> Das Menü "Passwort eingeben" – "SYSTEM SECURE:" wird aktiviert. Passwort eingeben In diesem Menü können Sie den Zugriff auf die Programme des Bedienteils und der Cassetten sperren. SYSTEM SECURE: PASSWORD 0000 • Mit Tasten den Cursor unter die einzustellenden Ziffern des Pass- worts stellen. • Mit die jeweilige Ziffer des Passworts einstellen. - 32 - STC 1200... -
Seite 33: Einstellungen Speichern
Im Menü "ATTENTION" werden die Nummer der betroffenen Kopfstation (z.B. "Temp.1") und die entsprechende Temperatur (z.B. "68 °C") angezeigt. ! ! ! ATTENTION ! ! Temp.1 68°C • Taste drücken. —> Das Menü "Systeminformation" – "SYSTEM INFO:" wird aktiviert. - 33 - STC 1200... -
Seite 34: Systeminformation
Menü zurück. • Zum Löschen der Auslösetemperatur (z.B. 68 °C) Taste mindestens 3 Sekunden drücken. —> Er wird die aktuelle Innentemperatur angezeigt. • Taste drücken. —> Die Einstellungen werden gespeichert. —> Sie kehren zum Menüpunkt "Systeminformation aktivieren" (Seite 28) zurück. - 34 - STC 1200... -
Seite 35: Abschließende Montagearbeiten
Um Störungen und Empfangsprobleme im angeschlossenen Kabelnetz zu ver- meiden, ist es unbedingt notwendig, die Ausgangspegel der gesamten Anlage auf die erforderlichen Werte linear einzustellen (z.B. UKW, 64 QAM 8-10dB und 256 QAM 4-6dB unterhalb des Analogpegels)! - 35 - STC 1200... - Seite 36 - 36 - STC 1200...
- Seite 37 Kundendienst: Telefon: +49 (0) 911 / 703 2221 Fax: +49 (0) 911 / 703 2326 Email: service@gss.de Änderungen vorbehalten. Technische Angaben ohne Gewähr. © by GSS GmbH V43/16092010...
