Montage des Rollladens
Montagerichtung
Die Rollladenstäbe werden als Einzelprofile in Kartons verpackt geliefert und
bauseits gemäß nachstehender Skizze montiert.
Achtung:
Solarprofile dürfen niemals der Sonne ausgesetzt sein,
ohne Wasserberührung zu haben.
Alle Profile sind mit einer A ussparung in der Nut v ersehen, die ein Ineinan-
derfädeln und Arretieren der Stäbe erlaubt.
Die Rollladenstäbe w erden einzeln auf dem Wasser liegend ineinander-
gefädelt. Dabei z eigen die A usfräsungen nach unt en. Nut zum Rollladen-
schachtes, Feder zur Treppe.
Der Endstab wir d zuerst mit den Bef estigungsgurten versehen und dann
als letzter Stab eingefädelt. Die Gur te werden erst nach der Einst ellung des
Motorendschalters auf der Antriebswelle verschraubt.
Das Kopfstück wird in 5er S egmenten geliefert. Die Arr etierung der einz el-
nen Stäbe an der entspr echenden Position wird durch unterschiedliche
Fräsungen der Nut vorgegeben.

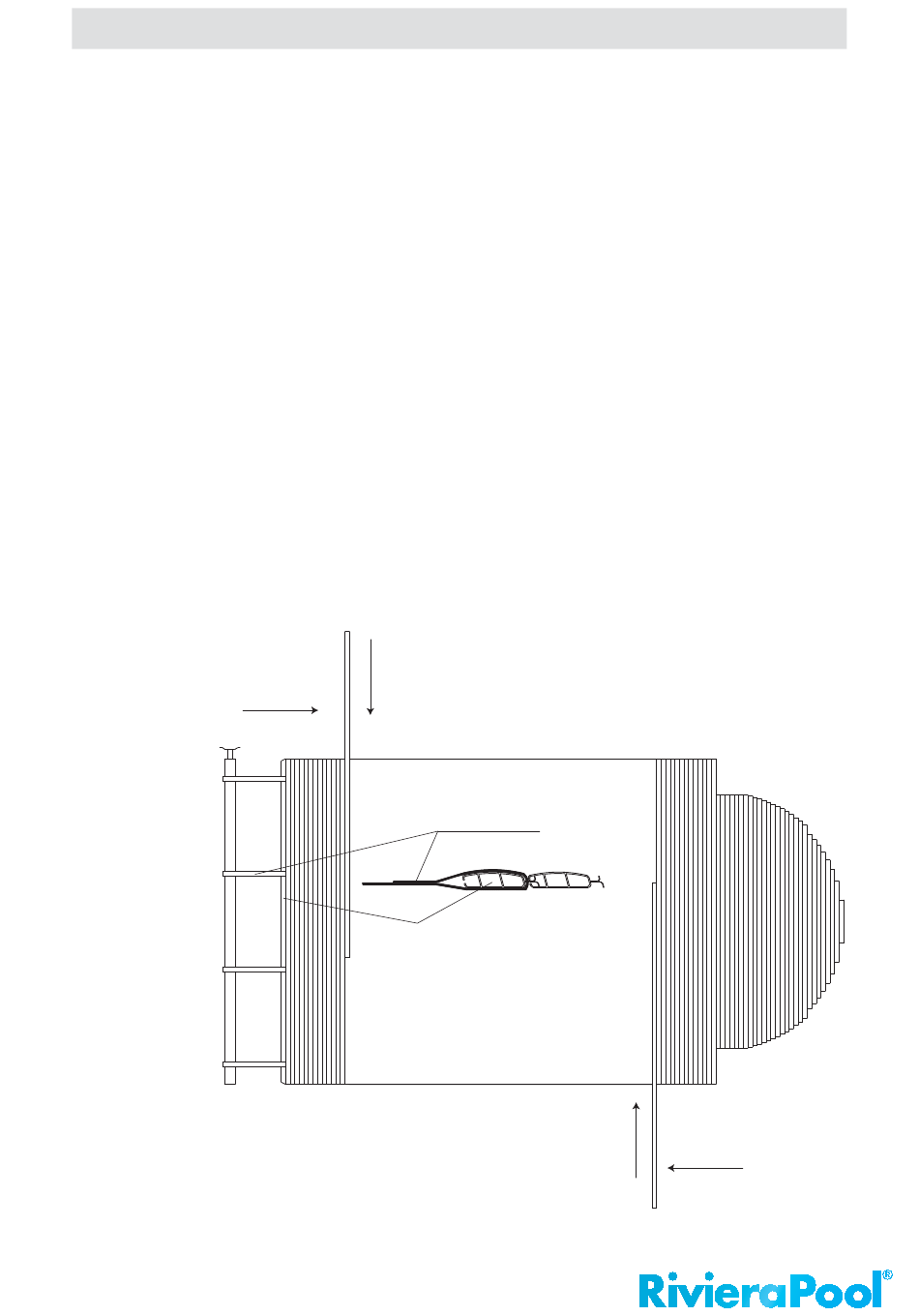

Befestigungsgurt
Der Endstab des Rollladens enthält Aus-
fräsungen für die Gurtaufnahme zur
Befestigung des Rollladens an der Wickel-
welle, die mit Schrauben und U-Scheiben
in vorgeschnittenen Gewinden M 6
geliefert wird.
Gurte erst bei der Einstellung
der Endschalter befestigen
Thermosafe Rollabdeckung
Montagerichtung
Bild 18
29
