Thermosafe Rollabdeckung
6. Thermosafe Rollabdeckung
Die Thermosafe Rollabdeckung hat die Aufgabe, Feuchtigkeitsausdunstung
zu vermindern bzw. bei Solarrollläden das Wasser über die Sonne aufzuheizen,
während die Oberfläche abgedeckt ist. Die Bedienung des Rollladens erfolgt
über den Schlüsseltaster, der bauseits in der Nähe des Beckens zu montieren ist.
Der Rollladen ist mit einem Taster ausgestattet, damit während der Betätigung
des Rollladens immer Sichtkontakt zum Becken bleibt und damit eine ständige
Beobachtung des Beckens gewährleistet ist.
Bei der Anlieferung des Beckens ist der Antrieb bereits eingebaut und vorver-
drahtet. Für die Installation ist darauf zu achten, dass nach der Betonierung des
Beckens zunächst die Transportsicherung (Kanthölzer auf der Welle) entfernt
wird. Dann den Schlüsseltaster nahe des Beckens anbringen. Erst dann Netz
auflegen und den Motor mit Strom versorgen.
- Rollladenpanzer laut beiliegender Beschreibung auflegen, aber noch nicht
an der Welle befestigen (siehe Punkt 8.6).
- Jetzt die Endschalter einstellen.
Die Endschalter begrenzen automatisch die Bew egung des Rollladen-
panzers beim Öffnen und beim Schließen.
Länge der Schwimmbecken müssen diese individuell eingestellt werden.
Die Endschalter sind dur ch Lösen der Schr auben auf dem M etalldeckel
zugänglich. Der notwendige Einstellstift steckt zur Verlustsicherung am
Deckel des Antriebgehäuses. Mit seiner Hilfe können die Endschalt er durch
Drehung verstellt werden.
Plus
= Verlängerung des Schaltpunktes,
Minus = Verkürzung des Schaltpunktes.
Die Bewegung des Rollladenpanz ers, die dur ch den jew eiligen Endschalter
begrenzt wird, zeigen diese Pfeile auf dem Deckel des Motorgehäuses.
Wegen der unt erschiedlichen

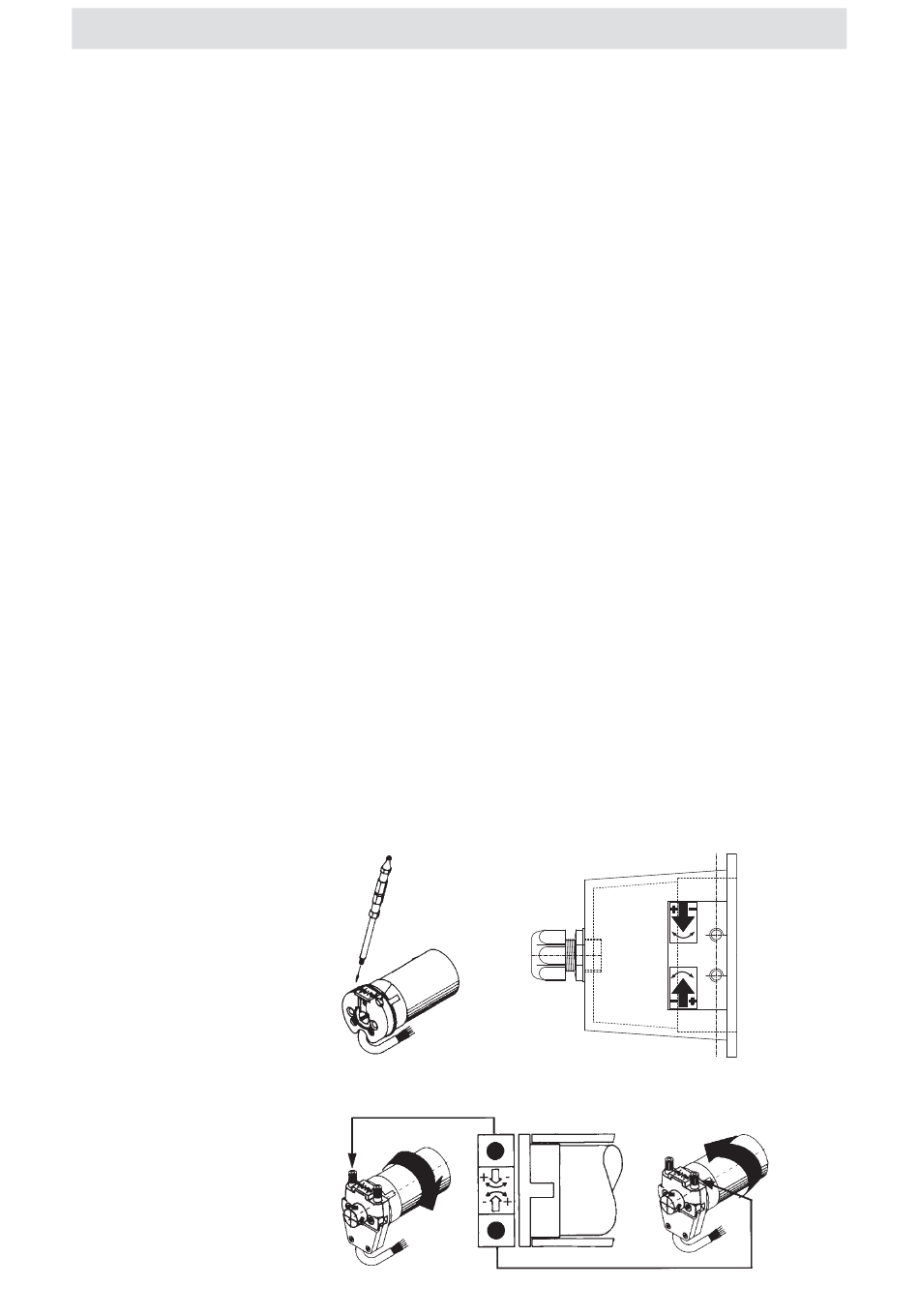

Bild 10-1
Bild 10/8
