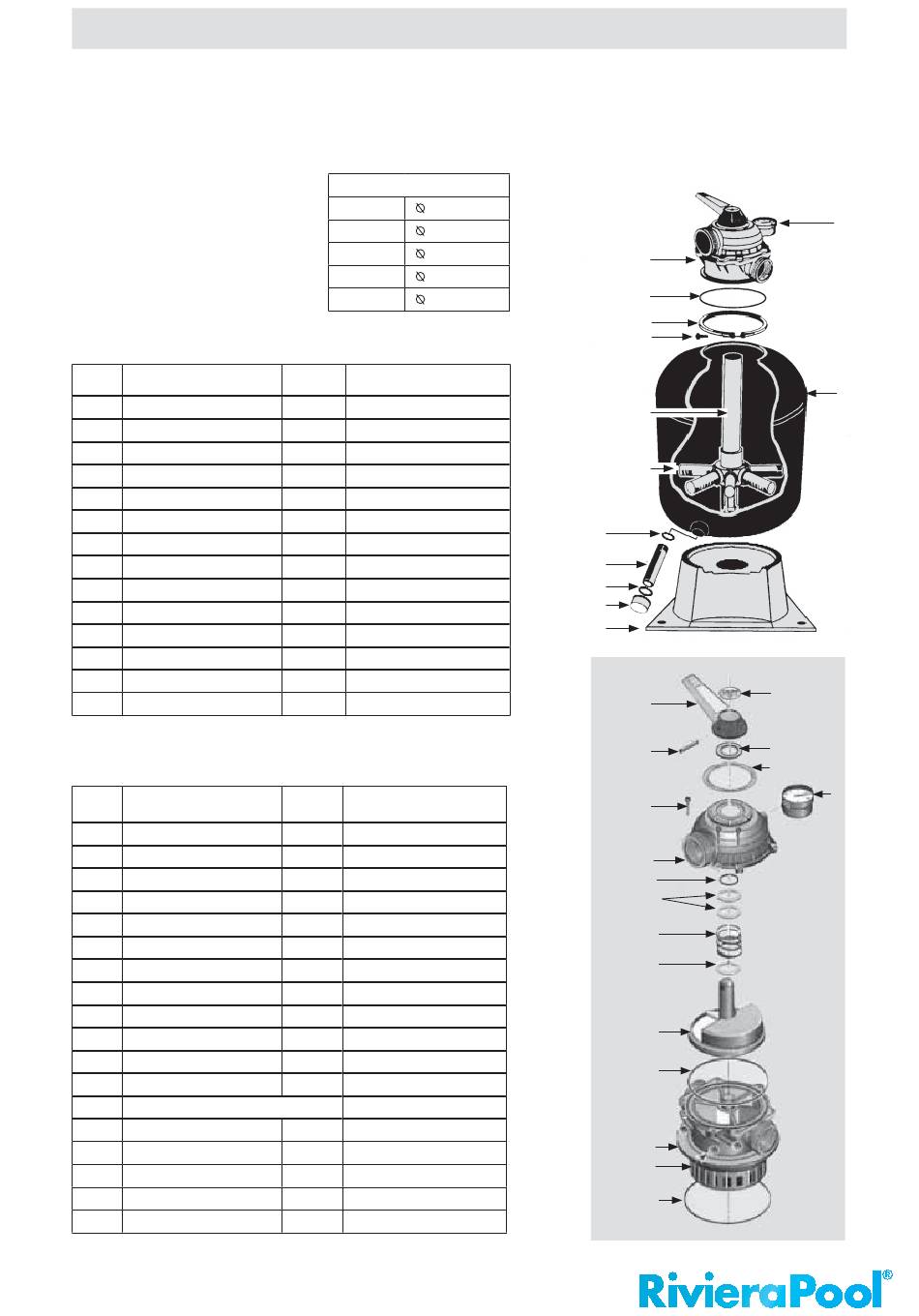

5.11 Aufbau und Ersatzteile

Pos. Bezeichnung
1 Filtertank
2 Sammelrohr
3 Verteilerröhrchen
4 6-Wege-Ventil
5 Spannband
6 Manometer
7 Spannband-Mutter
8 Entleerungsröhrchen
9 O-Ring Röhrchen
10 O-Ring Kappe
11 Entleerungskappe
12 O-Ring Flansch
13 Filterfuss
Anschluss-Kit Ventil
•
• nicht abgebildet
Pos. Bezeichnung
1 Aufkleber Griff
2 Griff
3 Bolzen
4 Kunststoffscheibe
5 Aufkleber
6 Schraube
7 Ventilkörper – oben
8 O-Ring
9A Unterlegscheibe
9B Unterlegscheibe
10 Feder
11 Manometer
12 Steuerblock mit Sterndichtung
13 O-Ring
14 Ventilkörper – unten
Mutter
15
16 O-Ring
Anschluss-Kit Ventil
•
• nicht abgebildet
Filteranlage und Wasseraufbereitung
Filterbehälter
T-380 ( 380 mm)
T-430 ( 430 mm)
T-500 ( 500 mm)
T-600 ( 600 mm)
T-760 ( 760 mm)
Anzahl Modell T-500
1 24203-1000B
1 24203-MSS6
6 24203-373
1 14965-50TM
1 WC19-87
1
1 WC36-22
1 24600
1 U9-370
1 U9-371
1 14965-0025
1 U9-369
1
23910-005
1 PKG 50
Anzahl Mehrwegventil
1 1/2" - 14965-50T M
1 98110
1 14962-0032
1 35857-0021
1 14962-0005
1 98103-3
7 37067-0714
1 14965-0011
1 3505-1228
2 14965-007
1 14965-007
1 14965-0006
1 U239-20
14965-0028
1
35505-1275
1
14965-0013
7
35407-0071
1
U9-369
1 PKG 50
4
12
5
7
2
3
9
8
10
11
13
2
3
6
7
8
9A
10
9B
12
13
14
15
16
6
1
1
4
5
11
23
