2.7

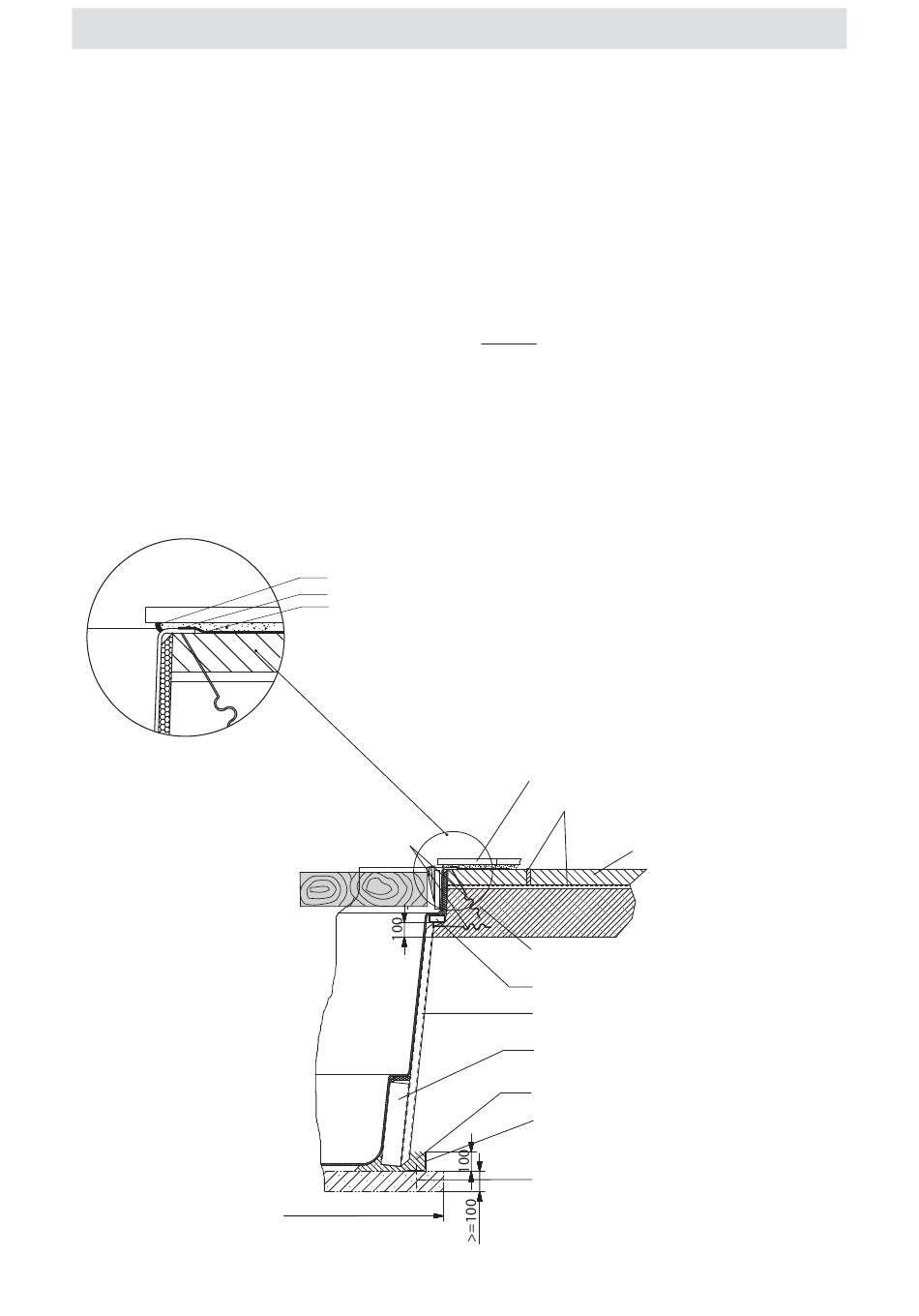

Einbau mit Wandverstrebungen
1. Becken auf der Betonplatte ausrichten. Verrohrung
installieren und abdrücken. 30 cm Wasser einlassen, erst
jetzt setzt sich das Becken vollflächig auf die Betonplatte.
Richtschnüre über die Beckenränder spannen, Kanthölzer
zwischen die Beckenränder legen und damit den
Beckenrand fixieren und gegen späteren Betondruck
stabilisieren.
2. Am Beckenboden rundum einen 10 cm hohen Beton-
sockel gießen,der die Wandverstrebungen aufnimmt.
Dieser Sockel muss fest mit der Betonplatte verbunden
sein, so dass der Wasserdruck über die Wandverstrebungen
auf die Betonplatte abgeleitet wird.
12
Bauseitige Voraussetzungen/Einbau
Versiegelung
Elastischer Fliesenkleber
ASO-Dichtband-KU
Betonanker
Betonplatte
3. Erdanker ausspreizen, Hallenboden an das Becken
betonieren, dabei Erdanker einbetonieren. Darauf achten,
dass die Wandverstrebungen schlüssig einbetoniert sind
und den Wasserdruck an den Beton ableiten können.
Das Becken kann jetzt befüllt werden.
Hinweis: Zur Abdichtung des Beckenkopfes empfehlen
wir die Verwendung von ASO Dichtband.
Beckenplattierung
Isolierung und Dehnfuge
Hallenbeton
Obere Einspannung der Wandverstrebung
konstruktive Randbewehrung bauseits (Beton)
Rechteckrohr durchgehend 80 x 40 x 3
Wandverstrebung anlaminiert
Wandverstrebung anlaminiert
Untere Einspannung der Wandverstrebung
bauseits (Beton)
Winkelstahl durchgehend 100 x 100 x 6
bauseits
Dübel z. B. Fischer Zykon Anker
FZA 12 x 50 M8/15 alle 500 mm bauseits
