6.3
Ein- und Ausbau
der Aufrollvorrichtung
6.4
Austausch des Rohrmotors

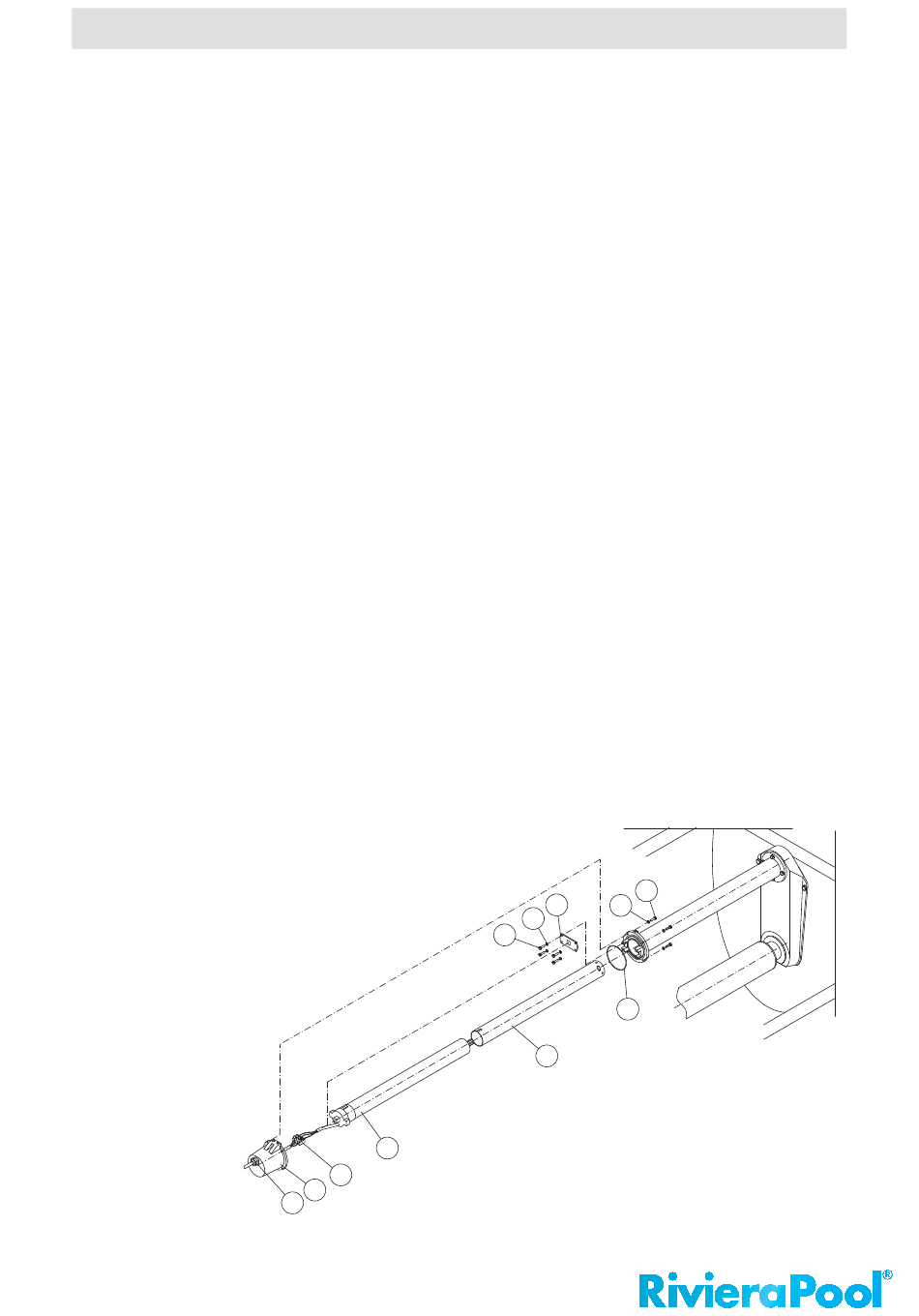

Bild 11_1
Die Aufrollvorrichtung kann in w enigen Minuten ein- oder ausge-
baut werden. Es wir d deshalb empf ohlen, bei Störungen im Antrieb die
komplette Vorrichtung auszubauen, da dann die Teile optimal zugänglich
sind. Hierzu die Rollladenstäbe komplett v on der A ufrollvorrichtung ab--
wickeln. Die gesamte Aufrollvorrichtung kann durch Entfernen der 4 S echs-
kantschrauben (Bild 3, Seite 26) gelöst und aus dem Rollladenschacht
entfernt werden. Die Wickelwelle ist vor Wegsacken zu sichern, um Beschädi-
gungen am Antrieb bzw. am Becken zu vermeiden.
Achtung: Vor Reparaturarbeiten die Anlage unbedingt spannungsfrei
schalten !!!
a) Kabeldurchführung (1) öffnen und die 4 S echskantschrauben M6 (5) mit
den dazugehörigen Fächerscheiben (6) entfernen.
b) Deckel (2) abnehmen.
c) Kabelverbindung vom Deckel (2) zum Motor (3) durch die Lüsterklemme
(4) trennen.
d) Die 4 S echskantschrauben M 6 (9) mit den dazugehörigen Fächerschei-
ben (10) entfernen.
e) Zapfenplatte (7) abnehmen.
f ) Motor (3) und Mitnehmerrohr (8) herausziehen.
g Motor austauschen und in umgekehrter Reihenfolge montieren.
h) Beim Montieren auf den korrekten Sitz des O-Ringes (11) achten.
i) Befestigungsgurte lösen und Endschalt ereinstellung gem. Punkt 8.2
vornehmen.
Falls möglich, ist v or dem A usbau des Mot ors die Rollabdeckung auf das
Becken zu fahr en. Ist dieses nicht möglich, wickelt sich der Rollladen beim
Herausnehmen des Motors selbsttätig ab.
3
4
2
1
Thermosafe Rollabdeckung
5
7
6
10
9
11
8
Rohrmotor nur in ein absolut trockenes
Gehäuse einbauen, da es ansonsten zu
Korrosionsschäden am Rohrmotor kommen kann.
Achtung!
27
