Verdrahtung
4.2
Vorsichtsmaßnahmen bei der Verdrahtung
b Verlegen Sie die Kabel nicht zusammen mit spannungsführenden Leitungen. Dadurch
vermeiden Sie, dass induktive und kapazitive Störimpulse eingekoppelt werden können.
b Verwenden Sie abgeschirmte Kabel, um Störspannungen und damit Fehlfunktionen zu
vermeiden.
b Die abisolierten Kabelenden müssen mit Aderendhülsen und einem Isolierschlauch vor
Zugriff geschützt werden.

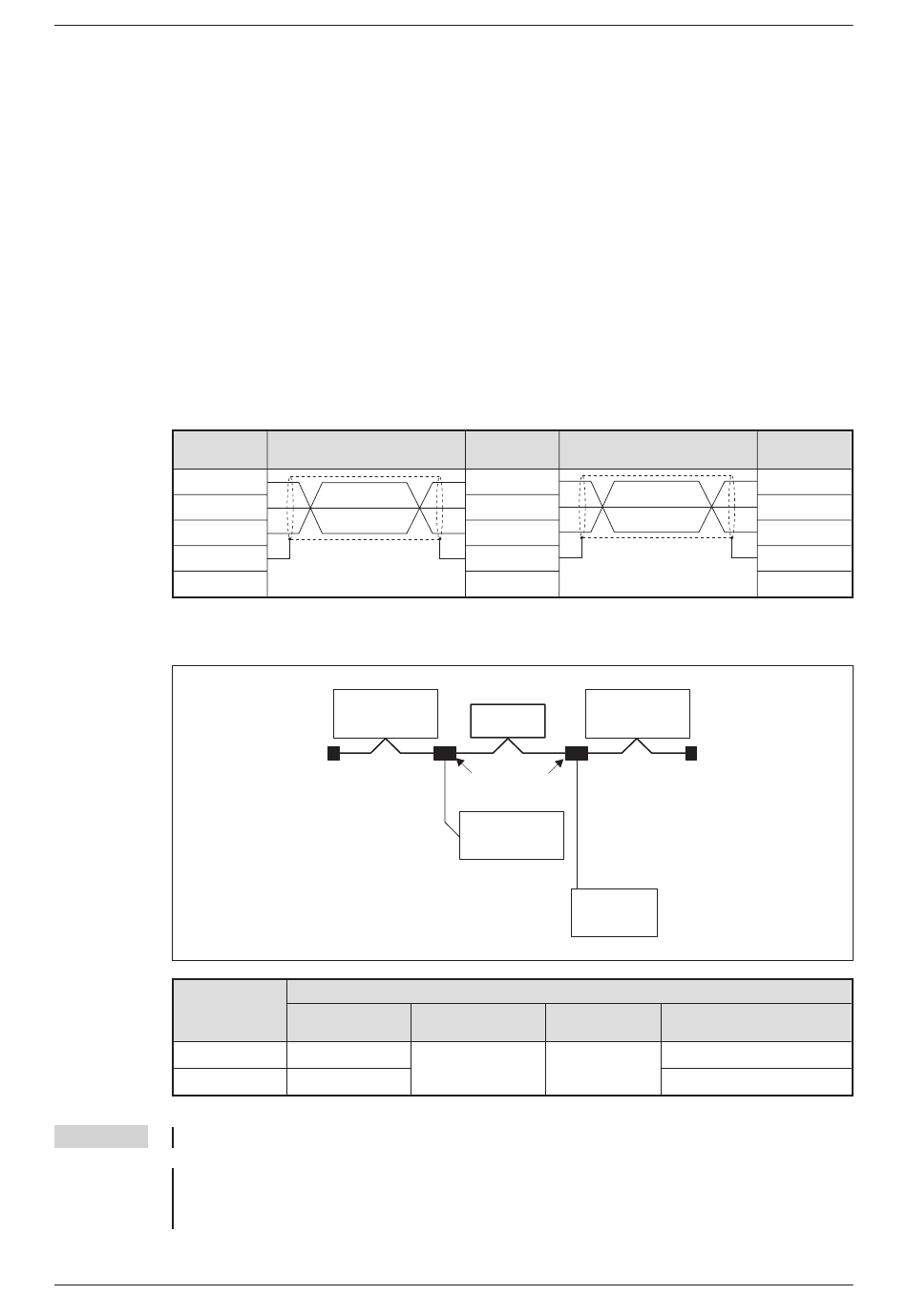

Anschluss mit CC-Link-Kabel
Das abgeschirmte verdrillte Kabel muss an beiden Enden geerdet werden. Dazu muss das
CC-Link-Kabel an jedem Modul mit der SLD- Klemmenverbunden sein. Die SLD-Klemme ist
modulintern mit der Erdungsklemme (FG) verbunden.
Master-Modul
DA
DB
DG
SLD
FG
T-Verzweigung
Übertragungs-
geschwindigkeit
625 kBit/s
156 kBit/s
HINWEISE
Die Leitungslänge einer Vierzweigung darf 8 m nicht übersteigen.
Die Leitungslänge aller Verzweigungen darf 50 m bei einer Übertragungsgeschwindigkeit
von 625 kBit/s und 200 m bei einer Übertragungsgeschwindigkeit von 156 kBit/s nicht über-
steigen.
QJ61BT11-CC-Link-Modul
Dezentrale
E/A-Station
Abschlusswiderstand
zwei Abschluss-
widerständen
100 m
500 m
Dezentrales
Modul
DA
DB
DG
SLD
FG
Master-
Station
T-Verzweigung
Dezentrale
E/A-Station
Lokale
Station
Leitungsdistanz zwischen
zwei
zwei dezentralen
T-Verzweigungen
E7A-Stationen
> 0,3 m
keine Begrenzung
Inbetriebnahme
Dezentrale
E/A-Station
Abschlusswiderstand
Master-/lokalen Station und
dezentralen E/A-Station
> 1 m
> 2 m
Lokales
Modul
DA
DB
DG
SLD
FG
17
