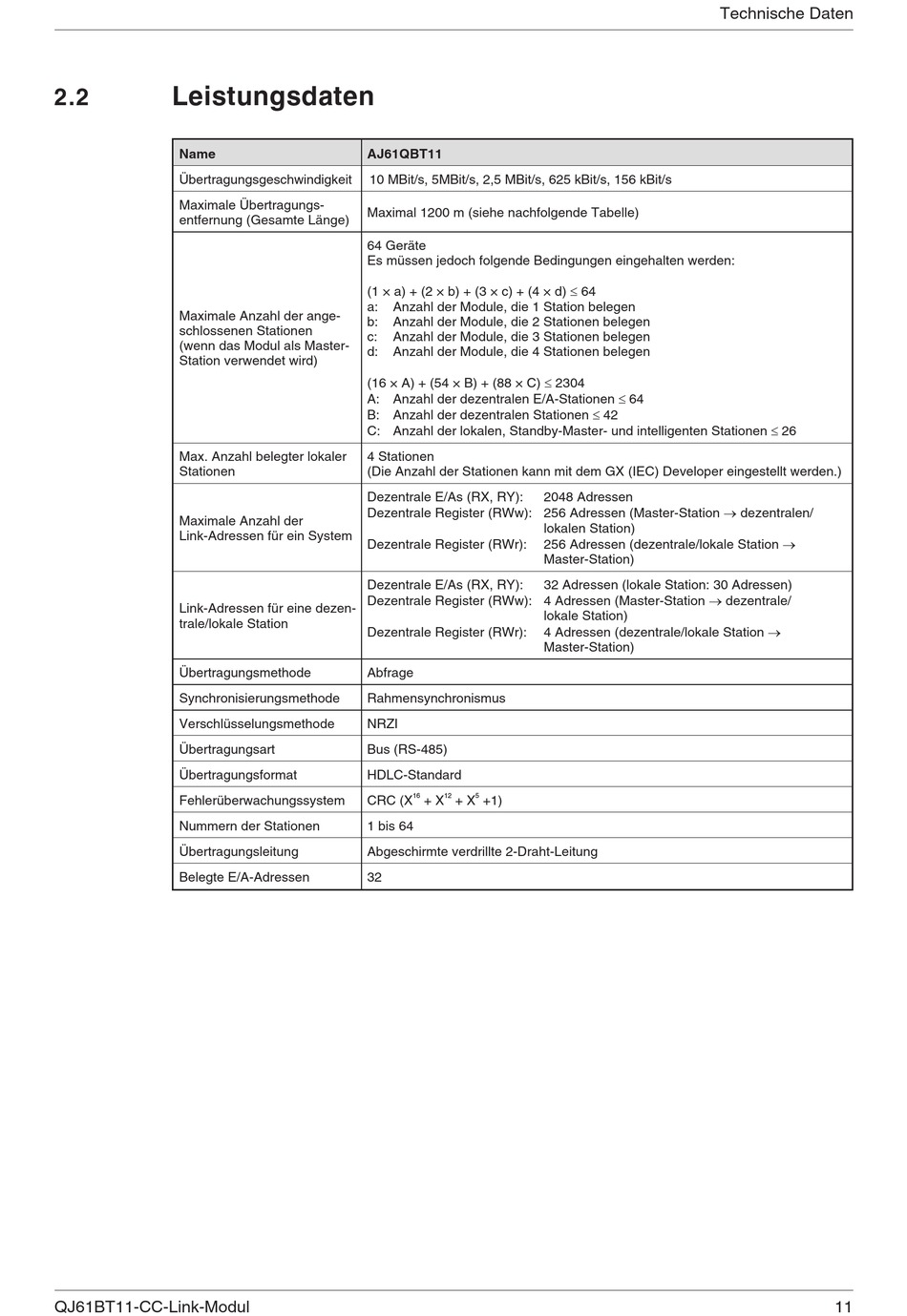

Leistungsdaten
2.2
Name
Übertragungsgeschwindigkeit
Maximale Übertragungs-
entfernung (Gesamte Länge)
Maximale Anzahl der ange-
schlossenen Stationen
(wenn das Modul als Master-
Station verwendet wird)
Max. Anzahl belegter lokaler
Stationen
Maximale Anzahl der
Link-Adressen für ein System
Link-Adressen für eine dezen-
trale/lokale Station
Übertragungsmethode
Synchronisierungsmethode
Verschlüsselungsmethode
Übertragungsart
Übertragungsformat
Fehlerüberwachungssystem
Nummern der Stationen
Übertragungsleitung
Belegte E/A-Adressen
QJ61BT11-CC-Link-Modul
AJ61QBT11
10 MBit/s, 5MBit/s, 2,5 MBit/s, 625 kBit/s, 156 kBit/s
Maximal 1200 m (siehe nachfolgende Tabelle)
64 Geräte
Es müssen jedoch folgende Bedingungen eingehalten werden:
(1 × a) + (2 × b) + (3 × c) + (4 × d) £ 64
a:
Anzahl der Module, die 1 Station belegen
b:
Anzahl der Module, die 2 Stationen belegen
c:
Anzahl der Module, die 3 Stationen belegen
d:
Anzahl der Module, die 4 Stationen belegen
(16 × A) + (54 × B) + (88 × C) £ 2304
A: Anzahl der dezentralen E/A-Stationen £ 64
B: Anzahl der dezentralen Stationen £ 42
C: Anzahl der lokalen, Standby-Master- und intelligenten Stationen £ 26
4 Stationen
(Die Anzahl der Stationen kann mit dem GX (IEC) Developer eingestellt werden.)
Dezentrale E/As (RX, RY):
Dezentrale Register (RWw): 256 Adressen (Master-Station ® dezentralen/
Dezentrale Register (RWr):
Dezentrale E/As (RX, RY):
Dezentrale Register (RWw): 4 Adressen (Master-Station ® dezentrale/
Dezentrale Register (RWr):
Abfrage
Rahmensynchronismus
NRZI
Bus (RS-485)
HDLC-Standard
16
12
5
CRC (X
+ X
+ X
+1)
1 bis 64
Abgeschirmte verdrillte 2-Draht-Leitung
32
2048 Adressen
lokalen Station)
256 Adressen (dezentrale/lokale Station ®
Master-Station)
32 Adressen (lokale Station: 30 Adressen)
lokale Station)
4 Adressen (dezentrale/lokale Station ®
Master-Station)
Technische Daten
11
