Installation
1.3
Für die MELSEC-System-Q-Steuerungen stehen jeweils vier Haupt- und Erweiterungsbau-
gruppenträger zur Verfügung. Detaillierte Informationen über die Baugruppenträger entneh-
men Sie bitte dem Q-Hardware-Handbuch.
Installation der Module auf dem Baugruppenträger
Beachten Sie bei der Installation der Module bitte die folgenden Sicherheitshinweise:
E
ACHTUNG:
Vor dem Einbau der Module ist immer die Netzspannung auszuschalten.
Wird das Modul nicht korrekt über die Führungslasche auf den Baugruppenträger
gesetzt, können sich die PINs im Modulstecker verbiegen.
Berühren Sie keine leitenden Teile oder elektronische Bauteile der Module.
Dies kann zu Störungen oder Beschädigung der Baugruppe führen.
Nachdem Sie die Netzspannung ausgeschaltet haben, setzen Sie das Modul mit der
unteren Lasche in die Führung des Baugruppenträgers ein.
Drücken Sie das Modul anschließend auf den Baugruppenträger, bis das Modul ganz am
Baugruppenträger anliegt.
Sichern Sie das Modul zusätzlich mit einer Schraube (M3 x 12), wenn Vibrationen zu
erwarten sind. Diese Schraube gehört nicht zum Lieferumfang der Module.

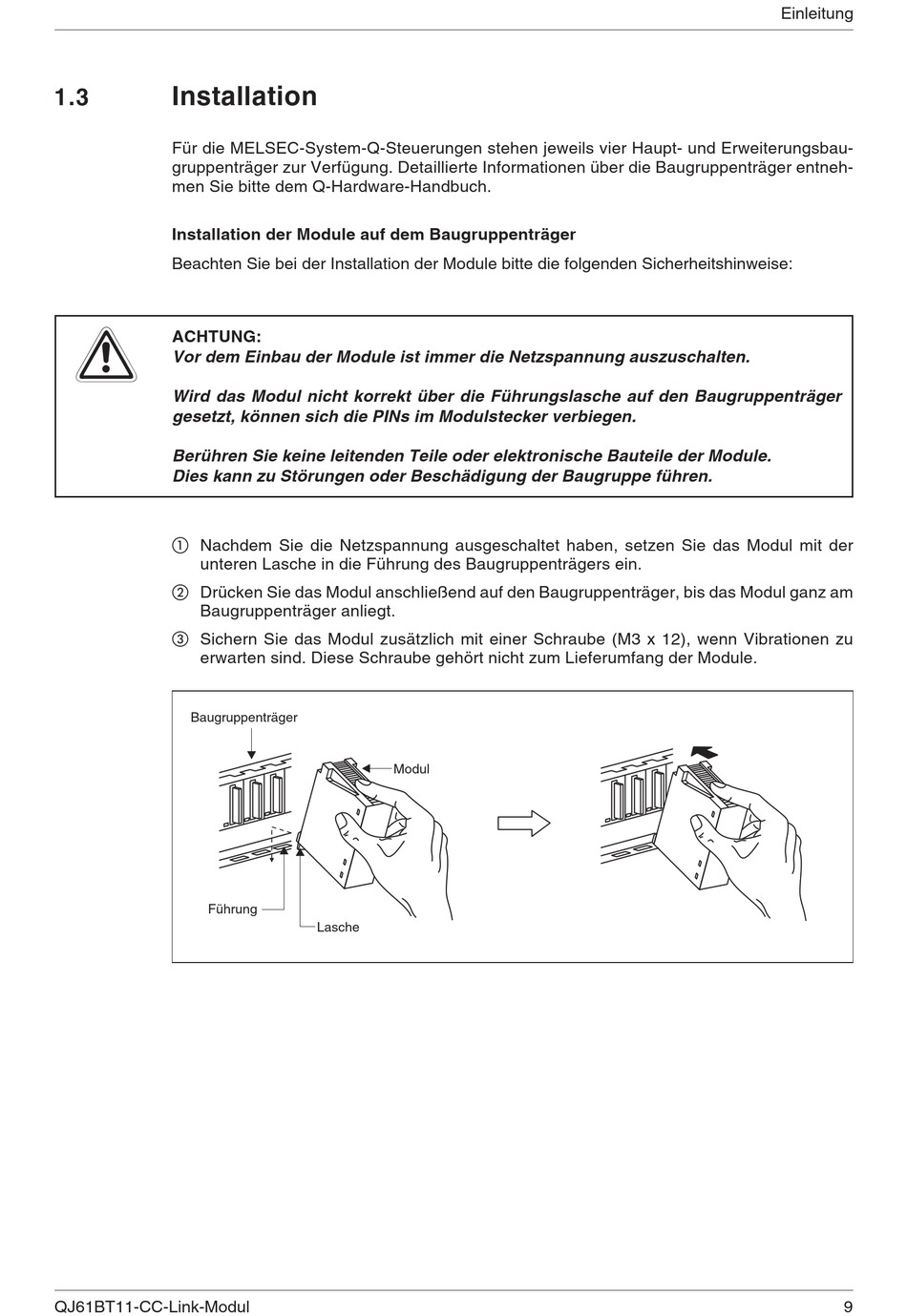

Baugruppenträger
Führung
QJ61BT11-CC-Link-Modul
Modul
Lasche
Einleitung
9
