Inbetriebnahme
4.5
Verdrahtung
Vorsichtsmaßnahmen bei der Verdrahtung
b Verlegen Sie E/A-Signalkabel nicht in die Nähe von Leistungskabeln oder in einem
gemeinsamen Kabelkanal. Niederspannungskabel müssen sicher von Hochspannungs-
kabeln getrennt oder isoliert sein
b Wenn E/A-Signale über zu lange Leitungen übertragen werden, kann es zu Spannungs-
verlusten und Störungen durch Rauscheinwirkungen kommen.
b Die abisolierten Kabelenden müssen mit Aderendhülsen versehen und mit einem Isolier-
schlauch vor Zugriff geschützt werden.
b Belegen Sie nur die in der Anleitung beschriebenen Anschlüsse. Alle anderen Anschlüsse
bleiben frei. Die Klemmen „24+" und „24-" sind nicht vertauschbar. Vertauschen Sie die
Klemmen beim Anschluss der Spannungsversorgung kann das Modul zerstört werden.
Die Anschlussklemme „b" darf nicht verwendet werden.
4.5.1
Verdrahtung der Spannungsversorgung
Anschluss über ein Erweiterungsmodul
Über die Spannungsversorgung des Grundgerätes wird das Erweiterungsmodul und das
FX2NC-4DA versorgt.

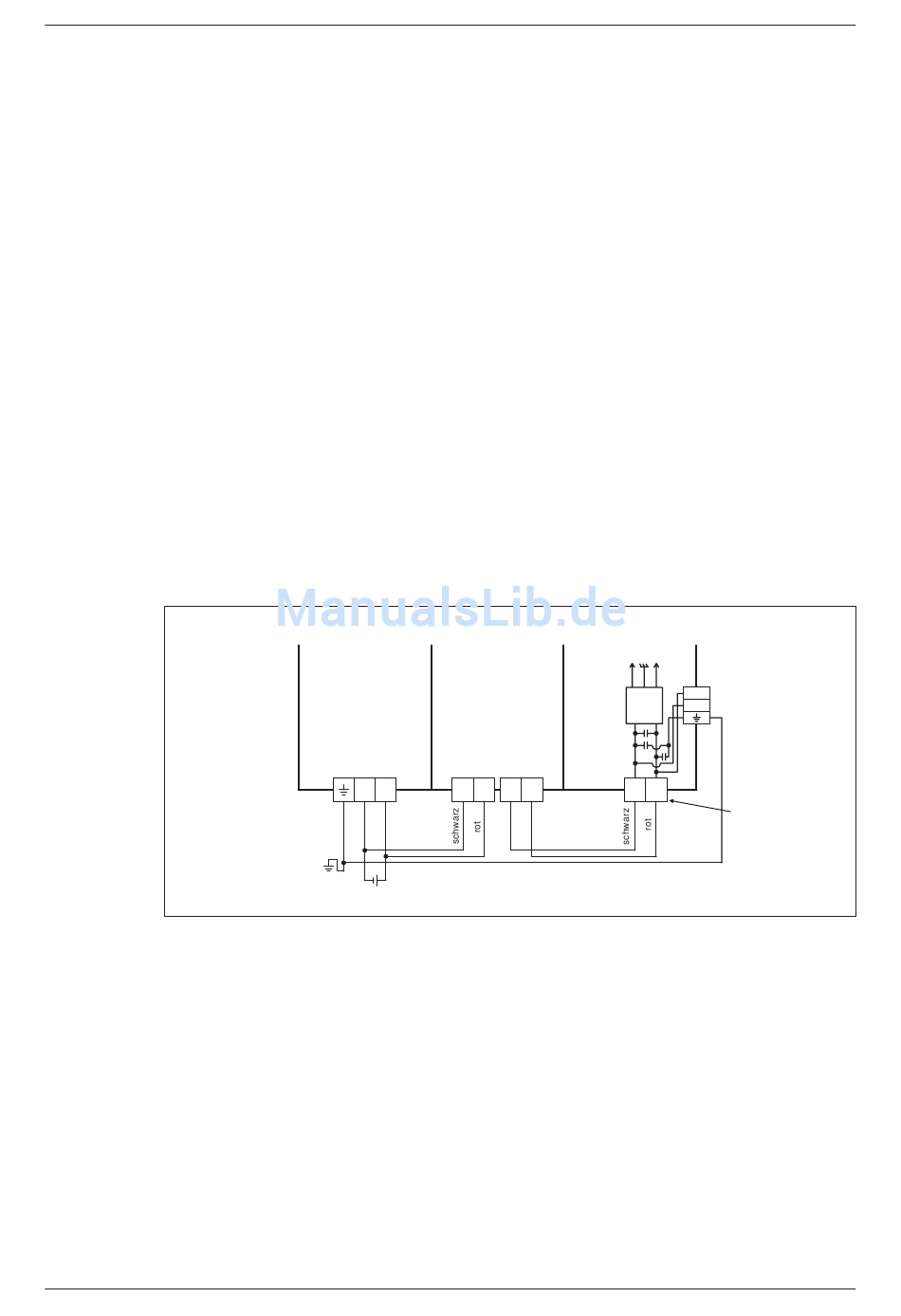

Abb. 4-4:
Um ein weiteres Modul an die Spannungsversorgung vom Grundgerät anzuschließen ent-
fernen Sie die Kunststoffabdeckung des Anschlusses der Spannungsversorgung (Ausgang).
Verbinden Sie die Erdungsklemme des FX2NC-4DA mit der Erdungsklemme des Grundgeräts.
Das Grundgerät muss mit einem Erdungswiderstand von höchstens 100 Ω geerdet werden.
Analog-Ausgangsmodul
FX2NC-Grundgerät
24- 24+
+ 24 V DC ±10%
Spannungsversorgung über Erwiterungsmodul
Erweiterungsmodul
FX2NC-4DA
-15 V
24-
24+
24-
24+
Verdrahtung
AG
+15 V
Erdungsklemme am
24+
Kemmenblock
24-
24-
24+
Anschluss an der
Modulunterseite
2nc0019c
4 - 5
