4.2.3. Fehlerstrommessung
• Stellen Sie sicher, daß bei Strommessungen alle Prüfleitungen von den
Anschlüssen des Messgerätes entfernt sind.

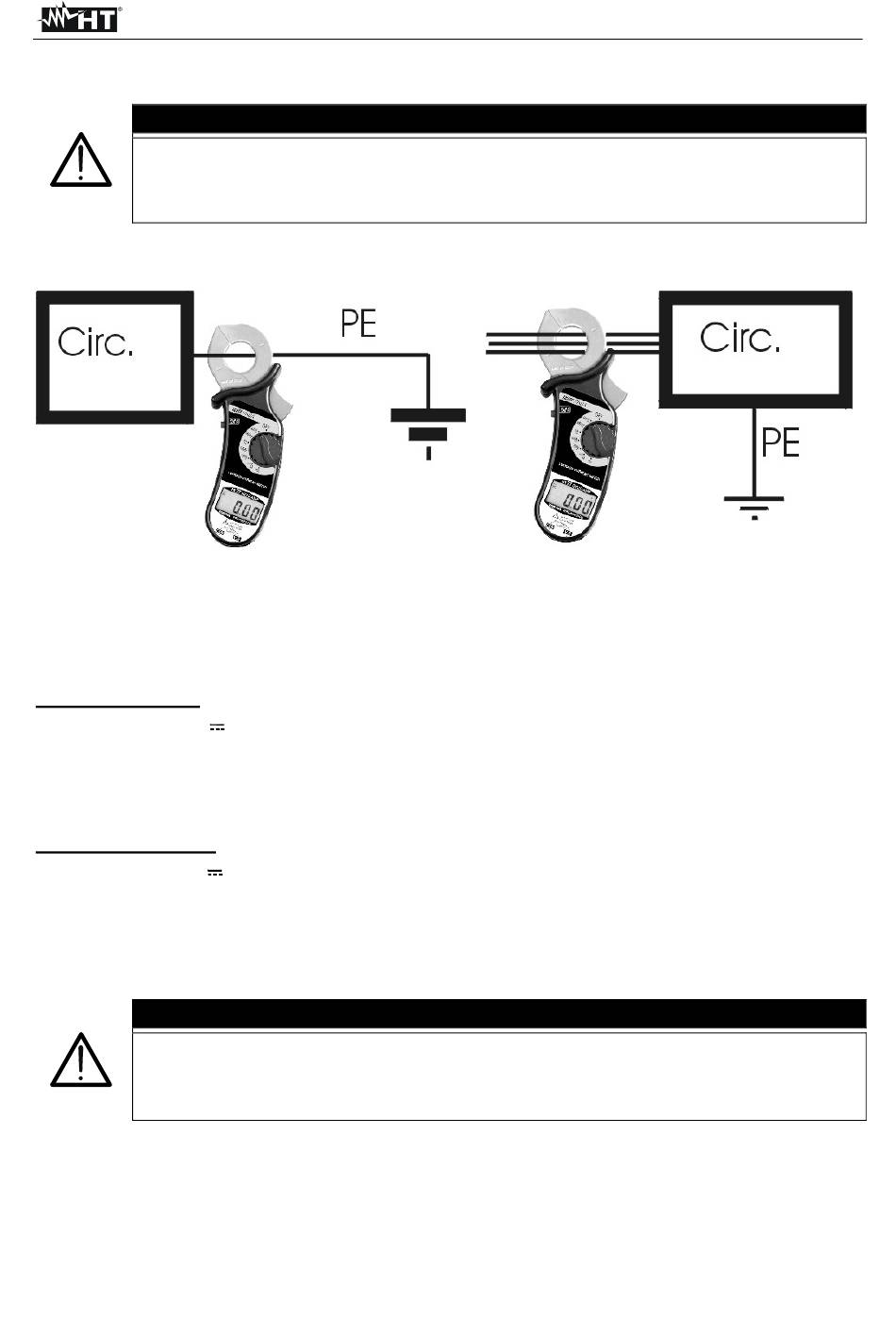

Fig. 5: Direkte Messung des Fehlerstromes
.
Direkte Messung
1. Wählen Sie die
2. Öffnen Sie die Zange und setzen Sie den zu messenden Leiter ins Zentrum des
Wandlers (siehe Abbildung 5 und Absatz 4.1.2).
3. Der gemessene Fehlerstromwert wird nun in mA im Display angezeigt.
Indirekte Messung
1. Wählen Sie die
2. Öffnen Sie die Zange und setzen Sie alle zu messenden Leiter ins Zentrum des
Wandlers (siehe Abbildung 6 und Absatz 4.1.2).
3. Der Fehlerstromwert wird nun in mA im Display angezeigt.
Da die Zange interne Filter hat, könnte es passieren, daß es wenige Sekunden
dauert, um den Wert 0 in der Anzeige zu erreichen. Dies ist kein Defekt, tatsächlich
kann der Benutzer mit einer Prüfung fortfahren, da der zwischenzeitlich angezeigte
Wert nicht zum gemessenen Wert hinzugefügt wird.
A
" Position.
A
" Position.
ACHTUNG
Fig. 6: Indirekte Messung des
Fehlerstromes
ACHTUNG
11
HT 77
