Scheppach HD12 Originalanleitung Seite 38

Special edition
Vorschau ausblenden Andere Handbücher für HD12:
Inhaltsverzeichnis

Werbung

8
11
10
12
13
14
38
9
1
Kast compleet met motor
2
Onderstel met wielen
7
3
Zijbekleding links
4
Zijbekleding rechts
5
Bodemplaat
6
Dwarsbalk
7
Filterzak
1
8
Bovenste klemband
9
Houder
10 Afvalzak
11 Onderste klemband
12 Afzuigslang
13 Klemband 2x
14 Slangkoppeling
4
3
15 Montagestukken
16 Gebruiksaanwijzing
6
Om verpakkingstechnische redenen is uw machine niet
volledig gemonteerd.
2
• Maak het onderstel en de bodemplaat vast met kruis-
kopschroeven M5 x 6 mm.
5
• Bevestig de zijbekleding losjes aan het onderstel met
schroeven met platte kop M8 x 40 mm en waaiermoe-
ren. Niet vast aandraaien.
• Maak de dwarsbalk met de zijbekleding links en rechts
vast met schroeven met platte kop M8 x 12 mm en
waaiermoeren.
• Maak de kast vast aan de zijbekledingen met schroeven
met platte kop M8 x 40 en waaiermoeren. Draai alle
moeren vast aan.
• Schuif de filterzak over de bak en maak hem vast met
de klemband. Doe de houder in de kast en hang de
filterzak erin.
• Maak de afvalzak vast aan de onderste luchtuitgang met
de klemband.
• Maak de afzuigslang vast aan het mondstuk van de kast
en bevestig de slang met een slangklem.
• Maak de slangkoppeling aan het andere eind van de
slang vast met een slangklem.
De afzuiginstallatie moet telkens gereinigd worden als de
afvalzak wordt gewisseld. Beschadigde filters en zakken
moeten meteen vervangen worden
om de hoeveelheid stof die ontstaat in de werkomgeving
te beperken.
Ingebruikneming
Neemt u voor de ingebruikneming de veiligheidsvoor-
schriften in acht. De gegevens op het motortypeplaatje
(volt en hertz) moeten met de netspanning en -frequentie
overeenstemmen.
Na aansluiting op het stroomnet is de afzuiginstallatie
HD12 klaar voor gebruik.

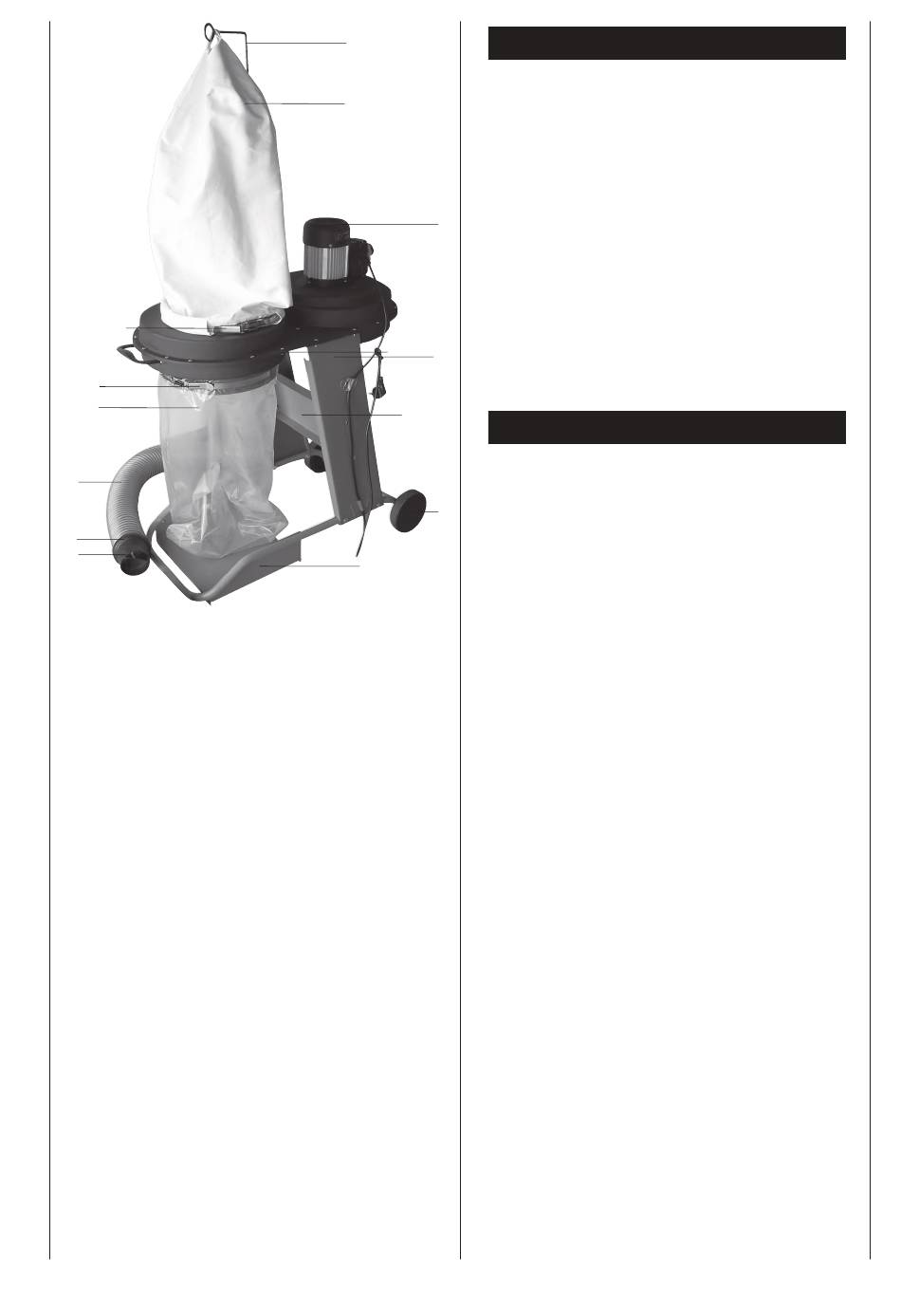

Fig.1, Levering omvat
Montage
