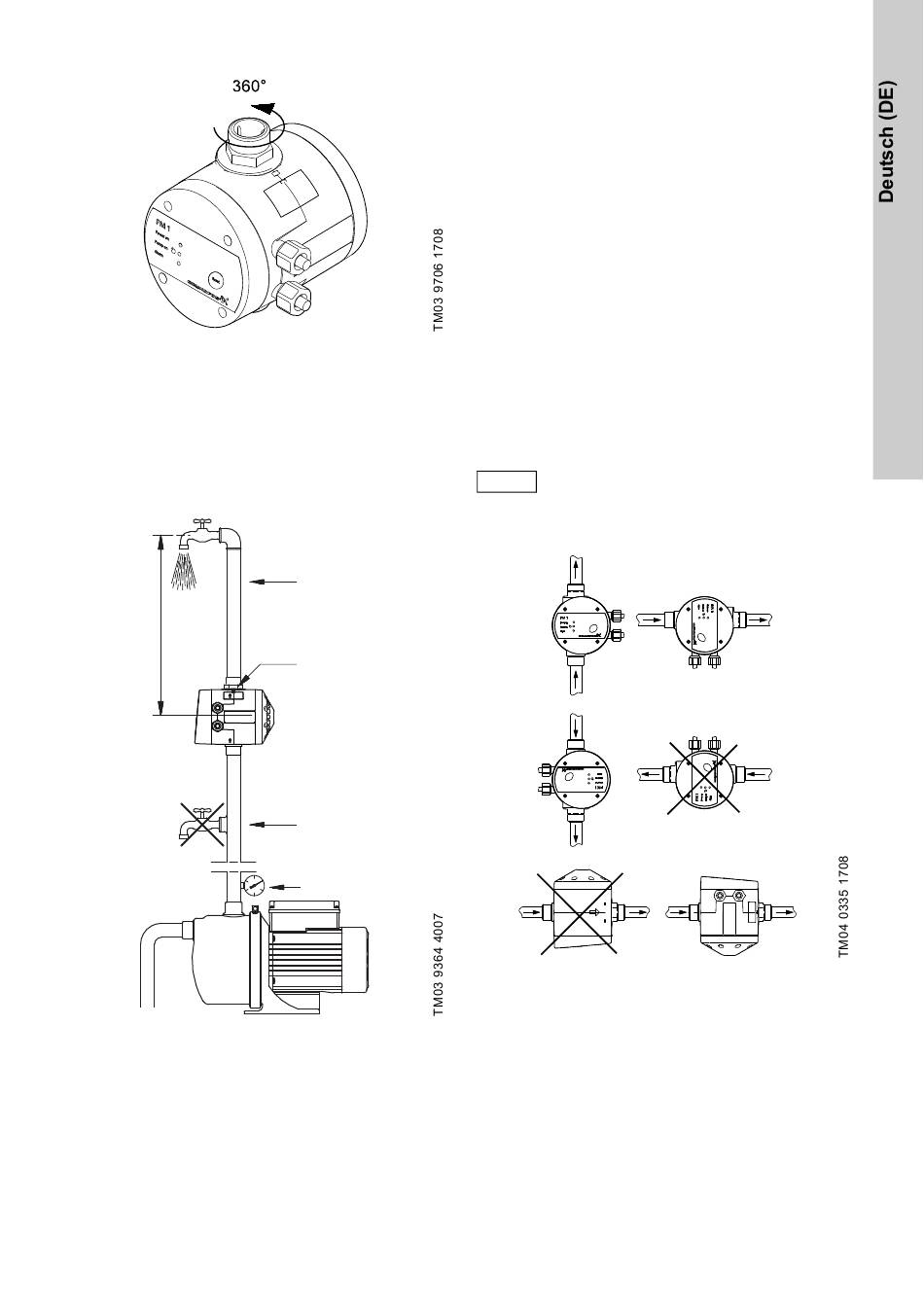

Abb. 1 Drehbarer Abgangsstutzen

3.1 Installationsort

Der Installationsort muss sauber und gut belüftet
sein.
Die Drucksteuereinheit PM 1 ist so einzubauen, dass
sie gegen Feuchtigkeit und direkte Sonneneinstrah-
lung geschützt ist.
Abb. 2 Installationsbeispiel
Die Drucksteuereinheit kann direkt am Druckstutzen
der Pumpe oder zwischen der Pumpe und der ersten
Entnahmestelle eingebaut werden.
A
C
D
B
Pos. A in Abb. 2:
Es wird empfohlen, die Drucksteuereinheit so zu ins-
tallieren, dass der Höhenunterschied zwischen der
Drucksteuereinheit und der höchsten Entnahme-
stelle den folgenden Wert nicht überschreitet:
1,5-bar-Ausführung: 10 m
2,2-bar-Ausführung: 17 m.
Pos. B in Abb. 2:
Um einen ordnungsgemäßen Betrieb zu ermög-
lichen, sollte die Pumpe mindestens die folgende
Förderhöhe liefern können:
1,5-bar-Ausführung: 24 m
2,2-bar-Ausführung: 31 m.
Pos. C in Abb. 2:
Die Drucksteuereinheit ist so einzubauen, dass das
Bedienfeld sichtbar und leicht zugänglich ist. Es ist
sicherzustellen, dass der Zulauf und Abgang richtig
angeschlossen sind.
Um das Eindringen von Wasser in die
Drucksteuereinheit zu verhindern, ist die
Achtung
Drucksteuereinheit so zu installieren, dass
die Kabelanschlussverbindungen nicht
nach oben zeigen. Siehe Abb. 3.
Abb. 3 Einbaulagen
Pos. D in Abb. 2:
Zwischen der Pumpe und der Drucksteuereinheit
dürfen keine Entnahmestellen angeordnet sein.
