Nähe der Saunasteuerung auf. So können Sie jederzeit Informationen zu Ihrer Sicherheit und zur Bedienung nachlesen. Sie fi nden diese Montage- und Gebrauchsanweisung auch im Down- loadbereich unserer Webseite auf www.sentiotec.com. Symbole in Warnhinweisen In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine Gefahr ausgeht, ein Warnhinweis angebracht.
Die Fernstartfunktion der Saunasteuerung just sauna fin ist werkseitig deaktiviert. Wenn die Fernstartfunktion bei der Inbetriebnahme ak- tiviert wird, darf die Saunasteuerung just sauna fin nur zum Steuern und Regeln eines Saunaofens, der die Abdeckprüfung nach Absatz 19.101 der EN 60335-2-53 besteht, verwendet werden. Alternativ kann eine entsprechende Sicherheitsabschaltung im oder über dem...
Montage- und Gebrauchsanweisung S. 7/44 2.2. Sicherheitshinweise für den Monteur ● Die Montage darf nur durch eine Elektrofachkraft oder eine ver- gleichsweise qualifi zierte Person ausgeführt werden. ● Arbeiten an der Saunasteuerung dürfen nur im spannungsfreien Zustand durchgeführt werden. ● Bei der Installation ist eine dreipolige Abschaltmöglichkeit mit 3 mm Kontaktöffnung vorzusehen.
Seite 8
Montage- und Gebrauchsanweisung S. 8/44 ● Die Saunasteuerung just sauna fin darf von Kindern über 8 Jahren, von Personen mit verringerten psychischen, sensorischen oder mentalen Fähigkeiten und von Personen mit Mangel an Erfahrung und Wissen unter folgenden Bedingungen verwendet werden: –...
Seite 10
Montage- und Gebrauchsanweisung S. 10/44 ● Wahlweise Dimmen (bis 500 W) oder Schalten (bis 3,5 kW) eines Zusatz- ausgangs Der Zusatzausgang hat keine Übertemperatur-Sicherung. Deshalb dürfen am Zusatzausgang nur eigensichere Geräte betrieben werden. – Wenn an den Zusatzausgang Infrarot-Strahler angeschlossen werden, müssen diese über eine Übertemperatur-Sicherung verfügen.
Montage- und Gebrauchsanweisung S. 11/44 3.4. Fühler-Betriebsarten Die Saunasteuerung kann mit einem oder mit zwei Temperaturfühlern betrieben werden. Ein-Fühlerbetrieb (F1) Der Ein-Fühlerbetrieb muss bei der Inbetriebnahme aktiviert werden (siehe 8.2. Ein-Fühlerbetrieb aktivieren auf Seite 27). Im Ein-Fühlerbetrieb wird die Saunasteuerung nur mit dem Ofenfühler mit Über- temperatur-Sicherung (F1-Fühler) betrieben.
Montageanweisung – nur für Fachpersonal S. 12/44 4. Montage ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Montieren Sie die Saunasteuerung an einem trockenen Ort, an dem eine maximale Luftfeuchte von 95% nicht überschritten wird. ACHTUNG! Störquellen beeinträchtigen die Signalübertragung ●...
Montageanweisung – nur für Fachpersonal S. 13/44 4.1. Leistungsteil montieren 1. Drehen Sie zwei Kreuzschlitzschrauben (16 mm) in ca. 1,70 m Höhe bis zu einem Abstand von 7 mm in die Saunawand ein. Die beiden Schrauben müssen einen Abstand von 145 mm zueinander haben (siehe Abb.1). Abb.1 Position der Aufhängevorrichtung und der Montage- öffnungen (Maße in mm) 2.
Montageanweisung – nur für Fachpersonal S. 14/44 4.2. Bedienteil montieren Für Wandstärken bis 18 mm kann der Montagerahmen mit den Fixierla- schen D befestigt werden. Bei größeren Wandstärken muss der Monta- gerahmen mit Hilfe von Schrauben befestigt werden, die in die Befesti- gungsöffnungen B gedreht werden.
Montageanweisung – nur für Fachpersonal S. 15/44 Zur Montage des Bedienteils führen Sie folgende Schritte durch: 1. Bereiten Sie den Montageauschnitt (213 x 82 mm) in der Saunawand vor 2. Setzen Sie den Montagerahmen A in den Montageausschnitt ein. 3. Fixieren Sie den Montagerahmen, in dem Sie die Fixierlaschen D mit einem Schraubendreher nach außen biegen.
Montageanweisung – nur für Fachpersonal S. 16/44 5. Schließen Sie die Halbschalen, verschrauben Sie diese mit den beiden Kreuzschlitzschrauben (9 mm) und prüfen Sie, ob der Ofenfühler fest geschlossen ist. 6. Montieren Sie den Ofenfühler an der Ofen-Rückwand mit den beiden bei- liegenden Holzschrauben (16 mm).
Montageanweisung – nur für Fachpersonal S. 17/44 2. Ziehen Sie die beiden Halbschalen des Bankfühlers auseinander. 3. Klemmen Sie die beiden Anschlüsse der Bankfühler-Leitung an die beiden mittleren Klemmen der Anschlussplatte an. 4. Legen Sie die Anschlussplatte quer in die Halbschalen des Bankfühlers. 5.
Montageanweisung – nur für Fachpersonal S. 18/44 5. Elektrischer Anschluss ACHTUNG! Schäden am Gerät ● Die Saunasteuerung darf nur zum Steuern und Regeln von 3 Heizkreisen mit einer Heizleistung von max. 3,5 kW pro Heizkreis eingesetzt werden. Die maximale Leistung des Zusatzausgangs beträgt 3,5 kW. Anschlussbereich für Kleinspannung Kabeldurchführung für Zusatzausgang Klemmleiste für Sicherheitsabschaltung,...
Montageanweisung – nur für Fachpersonal S. 19/44 Beachten Sie beim elektrischen Anschluss der Saunasteuerung folgende Punkte: ● Die Montage darf nur durch eine Elektrofachkraft oder eine vergleichsweise qualifi zierte Person ausgeführt werden. Bitte beachten Sie, dass im Falle eines Garantieanspruches eine Kopie der Rechnung des ausführenden Elektrofachbetriebes vorzulegen ist.
Montageanweisung – nur für Fachpersonal S. 20/44 5.4. Lüfter (optional) anschließen 1. Führen Sie die Lüfterleitung durch die Kabeldurchführung in den An- schlussbereich für 230 V / 400 V 2. Schließen Sie die Lüfterleitung gemäß dem Anschlussplan an die Klemm- leiste an.
Montageanweisung – nur für Fachpersonal S. 21/44 5.7. Ofenfühler F1 anschließen 1. Führen Sie die Ofenfühler-Leitungen durch die Kabeldurchführung den Anschlussbereich für Kleinspannung 2. Schließen Sie die roten Ofenfühler-Leitungen an die Klemmen mit der be- schriftung "STB" in der Klemmleiste 3.
Montageanweisung – nur für Fachpersonal S. 22/44 Zur Montage der Sicherheitsabschaltung führen Sie folgende Schritte durch: 1. Montieren Sie die Sicherheitsabschaltung entsprechend der Bedienungs- anleitung des Geräts. 2. Führen Sie die Leitungen der Sicherheitsabschaltung durch die Kabeldurch- führung in den Anschlussbereich für Kleinspannung 3.
Montageanweisung – nur für Fachpersonal S. 23/44 5.13. Installation abschließen 1. Schließen Sie die Schutzleiter der Versorgungsleitung und aller Geräte an die Erdungsschiene 2. Setzen Sie den Gehäusedeckel an den oberen Rand der Anschlussbox. 3. Drücken Sie die Schnappverschlüsse leicht nach innen und schwenken Sie die Gehäuseabdeckung nach unten bis sie hörbar einrastet.
Montageanweisung – nur für Fachpersonal S. 24/44 6. Prüfungen durchführen Die folgenden Prüfungen müssen von einem zugelassenen Elektroinstallateur durchgeführt werden. WARNUNG! Die folgenden Prüfungen werden bei eingeschalteter Stromversor- gung durchgeführt. Es besteht die Gefahr eines Stromschlages. ● Berühren Sie NIEMALS spannungsführende Teile. 1.
Seite 25
Montageanweisung – nur für Fachpersonal S. 25/44 1. Überprüfen Sie die Phasendurchschaltung von L3 auf W1 bei Aktivierung des am Zusatzausgang angeschlossenen Geräts. 2. Überprüfen Sie die maximal zulässige Heizleistung an der Saunasteuerung von 3,5 kW je Phase. 3. Bei optionaler Leistungserweiterung a.
Montageanweisung – nur für Fachpersonal S. 27/44 8. Inbetriebnahme Über die Funktionswahlschalter im Anschlussbereich für Kleinspannung können verschiedene Produktfunk- tionen aktiviert werden. Die Abbil- dung rechts zeigt die Standardein- stellung der Funktionswahlschalter. Abb.6 Funktionswahlschalter - Standardeinstellung 8.1. Lüfter-Betriebsmodus einstellen Der Lüfter ist wahlweise dimmbar oder schaltbar. Die Dimmfunktion wird über den Funktionswahlschalter 1 aktiviert bzw.
Montageanweisung – nur für Fachpersonal S. 28/44 ● Standardmäßig befindet sich der Funktionswahlschalter 2 in ON-Position. Der Zwei-Fühlerbetrieb ist damit aktiviert. ● Wenn Sie den Ein-Fühlerbetrieb aktivieren möchten, bringen Sie den Funk- tionswahlschalter 2 in die OFF-Position. 8.3. Phasenrollierung aktivieren/deaktivieren Die Phasenrollierung wird mit dem Funktionswahlschalter 3 aktiviert bzw.
Montageanweisung – nur für Fachpersonal S. 29/44 8.5. Licht-Betriebsmodus einstellen Das Kabinenlicht ist wahlweise dimmbar oder schaltbar. Die Dimmfunktion wird über den Funktionswahlschalter 5 aktiviert bzw. deaktiviert. ● Standardmäßig befi ndet sich der Funktionswahlschalter 5 in ON-Position. Die Dimmfunktion ist damit aktiviert. ●...
Montageanweisung – nur für Fachpersonal S. 30/44 8.8. Betriebsmodus des Zusatzausgangs einstellen Der Zusatzausgang ist wahlweise dimmbar oder schaltbar. Die Dimmfunktion wird über den Funktionswahlschalter 8 aktiviert bzw. deaktiviert. ● Standardmäßig befindet sich der Funktionswahlschalter 8 in ON-Position. Die Dimmfunktion ist damit aktiviert. ●...

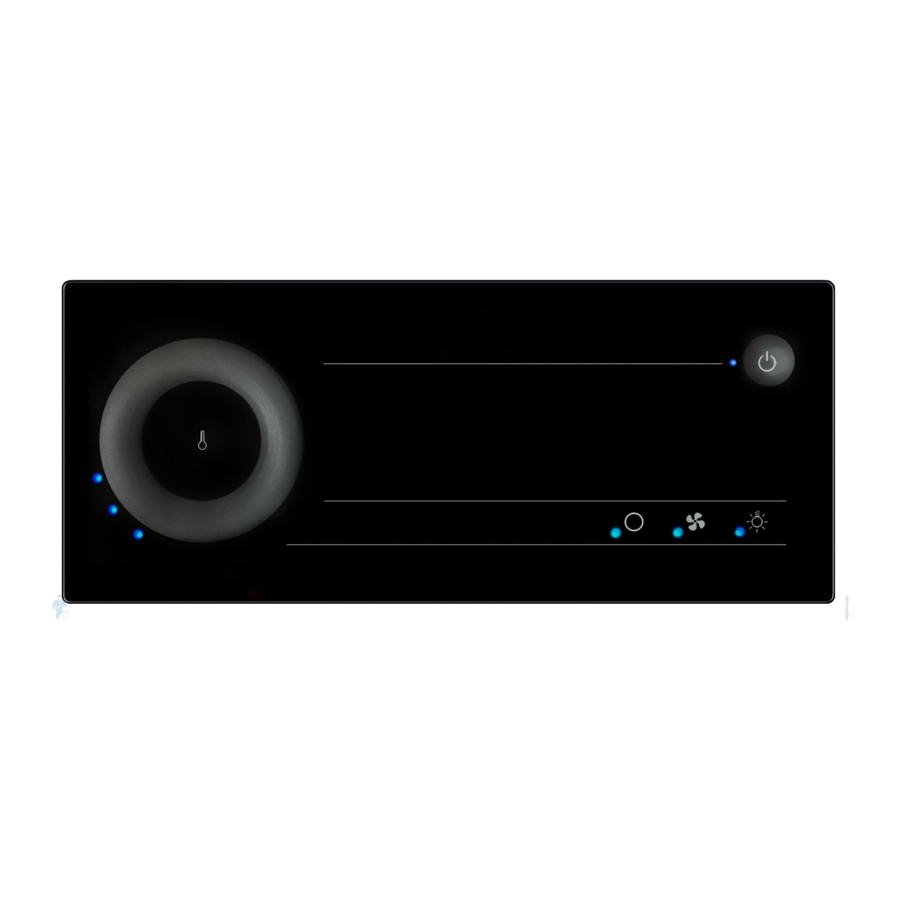

Gebrauchsanweisung für den Anwender S. 31/44 9. Bedienelemente 9.1. Am Leistungsteil A EIN/AUS-Schalter B Lichtschalter 9.2. Am Bedienteil Betriebs-LED Lüfter-LED EIN/AUS-Taste Zusatzgeräte-Symbol Leistungsstufen-Anzeige Zusatzgeräte-LED Licht-Symbol Temperatur-Symbol Licht-LED Touch-Wheel Lüfter-Symbol LED-Wheel WORLD OF WELLNESS...
Gebrauchsanweisung für den Anwender S. 32/44 9.3. Das Touch-Wheel Mit dem Touch-Wheels können Sie die Sollwerte für Kabinentemperatur einstellen. ● Wenn Sie den Soll-Wert erhöhen wollen, streichen Sie mit dem Finger im Uhrzeigersinn über das Touch-Wheel. ● Wenn Sie den Soll-Wert senken wollen, streichen Sie mit dem Finger gegen den Uhrzeigersinn über das Touch-Wheel.
Gebrauchsanweisung für den Anwender S. 33/44 9.5. Leistungsstufen-Anzeige Wenn die Dimmfunktion für das jeweilige Gerät aktiviert ist (siehe 8. Inbetrieb- nahme), können Sie die Leistung des Lichts und des Lüfters von Leistungsstufe 1 bis Leistungsstufe 8 einstellen. Die Leistung des Zusatzgeräts lässt sich von Leistungsstufe 1 bis Leistungsstufe 7 einstellen.
Gebrauchsanweisung für den Anwender S. 34/44 10. Bedienung 10.1. Licht am Leistungsteil einschalten (Reinigungsbeleuchtung) Das Licht in der Saunakabine kann am Leistungsteil unabhängig vom EIN/AUS- Schalter A eingeschaltet und ausgeschaltet werden. ● Um das Licht am Leistungsteil einzuschalten bzw. auszuschalten, drücken Sie den Lichtschalter B.
Gebrauchsanweisung für den Anwender S. 35/44 10.4. Sauna starten 1. Drücken Sie auf das Temperatur-Symbol in der Mitte des Touch- Wheels ► Der Saunaofen wird eingeschaltet. 2. Stellen Sie mit dem Touch-Wheel die gewünschte Temperatur ein. ► Das LED-Wheel zeigt für einige Sekunden die Soll-Temperatur an. ►...
Gebrauchsanweisung für den Anwender S. 36/44 Bei aktivierter Dimmfunktion Wenn die Dimmfunktion des Zusatzausgangs aktiviert ist, können Sie die Leistung des Zusatzgeräts von Stufe 1 bis Stufe 7 einstellen. 1. Drücken Sie auf das Zusatzgeräte-Symbol ► Die Zusatzgeräte-LED leuchtet. ► Die eingestellte Leistungsstufe wird für eine Sekunde in der Leistungs- stufen-Anzeige angezeigt.
Gebrauchsanweisung für den Anwender S. 37/44 10.8. Licht einschalten Bei aktivierter Dimmfunktion Wenn die Dimmfunktion des Lichts aktiviert ist, können Sie die Leistung des Lichtes von Stufe 1 bis Stufe 8 einstellen. 1. Drücken Sie auf das Licht-Symbol ► Die Licht-LED leuchtet.
Gebrauchsanweisung für den Anwender S. 38/44 10.10. Lüfter einschalten Bei aktivierter Dimmfunktion Wenn die Dimmfunktion des Lüfters aktiviert ist, können Sie die Leistung des Lüfters von Stufe 1 bis Stufe 8 einstellen. 1. Drücken Sie auf das Lüfter-Symbol ► Die Lüfter-LED leuchtet.
Gebrauchsanweisung für den Anwender S. 39/44 10.12. Bedienteil deaktivieren ● Drücken Sie für eine Sekunde die EIN/AUS-Taste ► Die LEDs LEDs und das LED-Wheels erlöschen. ► Die Betriebs-LED leuchtet rot. ► Das Bedienteil befi ndet sich im Ruhezustand. 10.13. Leistungsteil ausschalten Wenn Sie die Saunasteuerung längere Zeit nicht verwenden, schalten Sie die Saunasteuerung am Leistungsteil aus.
Gebrauchsanweisung für den Anwender S. 40/44 11. Reinigung und Wartung 11.1. Reinigung ACHTUNG! Schäden am Gerät Die Saunasteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen. ● Tauchen Sie das Gerät NIEMALS in Wasser. ● Übergießen Sie das Gerät nicht mit Wasser. ●...
Gebrauchsanweisung für den Anwender S. 41/44 12. Entsorgung ● Entsorgen Sie die Verpackungsmaterialien nach den gültigen Entsorgungsrichtlinien. ● Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften.
Montageanweisung – nur für Fachpersonal S. 42/44 13. Problemlösung Fehlermeldungen Die Saunasteuerung ist mit einer Diagnosesoftware ausgestattet, die beim Star- ten und im Betrieb die Systemzustände überprüft. Sobald die Diagnosesoftware einen Fehler erkennt, schaltet die Saunasteuerung den Saunaofen ab. Fehler werden durch einen wiederkehrenden Warnton am Leistungsteil und das Blinken des LED-Wheels am Bedienteil angezeigt.
Montage- und Gebrauchsanweisung S. 43/44 14. Technische Daten Umgebungsbedingungen Lagertemperatur: -25 °C bis +70 °C Umgebungstemperatur: -10 °C bis +40 °C Luftfeuchtigkeit: max. 95% Abmessungen Montageausschnitt: 213 x 82 mm Leistungsteil 307 x 175 x 52 mm Bedienteil (mit Montagerahmen) 222 x 94 x 38 mm Bedienteil (ohne Montagerahmen) 222 x 94 x 31 mm...
Seite 44
Montage- und Gebrauchsanweisung S. 44/44 Licht Schaltleistung: 100 W Sicherung: 1A T Lüfter Schaltleistung: 100 W Sicherung: 1A T Einstellbereiche Temperatur: 55 °C bis 110 °C Thermische Sicherheit Ofenfühler mit Übertemperatur-Sicherung (139 °C Abschalttemperatur) Automatische Heizzeitbegrenzung 6 h* Wahlweise Ein-Fühlerbetrieb oder Zwei-Fühlerbetrieb Anschlussleitungen Versorgungsleitung: min.
