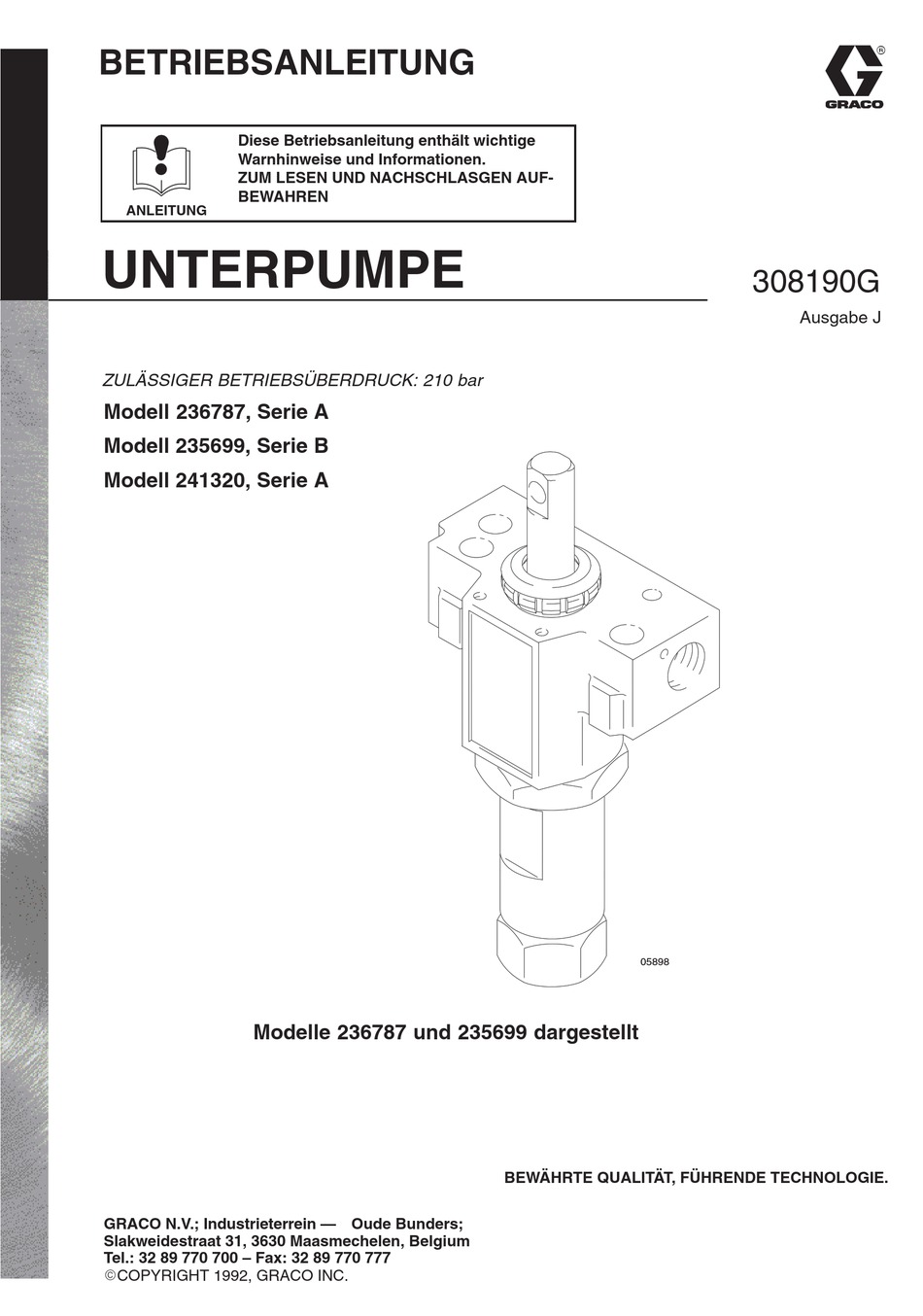

BETRIEBSANLEITUNG
Diese Betriebsanleitung enthält wichtige
Warnhinweise und Informationen.
ZUM LESEN UND NACHSCHLASGEN AUF-
BEWAHREN
ANLEITUNG
UNTERPUMPE
ZULÄSSIGER BETRIEBSÜBERDRUCK: 210 bar
Modell 236787, Serie A
Modell 235699, Serie B
Modell 241320, Serie A

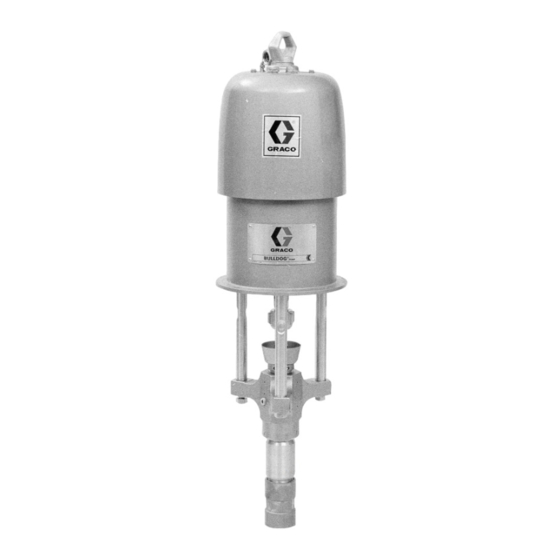

Modelle 236787 und 235699 dargestellt
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1992, GRACO INC.
05898
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
308190G
Ausgabe J

Werbung

loading

Verwandte Anleitungen für Graco Serie A

Inhaltszusammenfassung für Graco Serie A

  • Seite 1 Modell 241320, Serie A 05898 Modelle 236787 und 235699 dargestellt BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE. GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1992, GRACO INC.

  • Seite 2: Gefahr Durch Bewegliche Teile

    WARNUNG GEFAHR DURCH MATERIALEINSPRITZUNG Durch Spritzer aus der Pistole, undichten Stellen oder gerissenen Teilen kann Material in den Körper eingespritzt werden und sehr schwere Verletzungen verursachen, die sogar eine Amputation erforderlichen machen könnten. Material, das in die Augen oder auf die Haut gelangt ist, kann ebenso schwere Verletzungen verursachen. D In die Haut eingespritztes Material stellt eine schwere Verletzung dar.

  • Seite 3: Brand- Und Explosionsgefahr

    D Dieses Gerät darf nur von geschultem Personal verwendet werden. D Vor Inbetriebnahme des Gerätes alle Betriebsanleitungen, Aufkleber und Hinweisschilder lesen. D Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. D Dieses Gerät nicht verändern oder modifizieren.
  • Seite 4 Unterpumpe Teile reinigen und auf Verschleiß oder Beschädigungen WARNUNG überprüfen. Teile bei Bedarf austauschen. Einen neuen O-Ring (119*) verwenden. Wenn keine weiteren Wartungsarbeiten erforderlich sind, Pumpe wieder GEFAHR DURCH zusammenbauen. MATERIALEINSPRITZUNG Ausbau der Pumpe Der Systemdruck muß manuell entlastet (Siehe Abb. 1) werden, damit das System nicht unerwartet Pumpe wenn möglich spülen.
  • Seite 5 Mutter (110) die Stange gerade berührt. Siehe Abb. 5. anschließen. Packungsmutter (102) gerade ausreichend anziehen, um Leckagen zu verhindern, aber nicht fester. Packungs- mutter/Öltasse zu 1/3 mit Graco TSL-Flüssigkeit füllen. Den Stopfen (123) in die Öltasse stecken. *103 Auseinanderbau der Pumpe (Siehe Abb.
  • Seite 6 Unterpumpe 109* EINEN STREIFEN DICHTMITTEL AUF DIESES AUF 0,23 N.m ANZIEHEN GEWINDE *111 AUFTRAGEN *113 112* Nur für 114* *125 die Modelle 235699 und *103 *126 104* Polyethylen 241320 1720 *105 Lippen der Leder V-Packungen Abb. 4 Lippen der weisen nach V-Packungen unten 106*...
  • Seite 7 Unterpumpe 14. Den Verteiler in einen Schraubstock einspannen. Den Stangen-/Zylindersatz durch den Verteiler (101) nach oben führen. Den Zylinder (115) in den Verteiler schrauben und mit 71 N.m anziehen. Siehe Abb. 7. 15. Einlaßventil (118) mit 71 N.m anziehen. Siehe Abb. 7. 16.
  • Seite 8 Die in dieser Dokumentation enthaltenen Daten entsprechen dem Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten. Verkaufsstellen: Minneapolis, MN; Plymouth Auslandsstellen: Belgien; China; Japan; Korea GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777...
