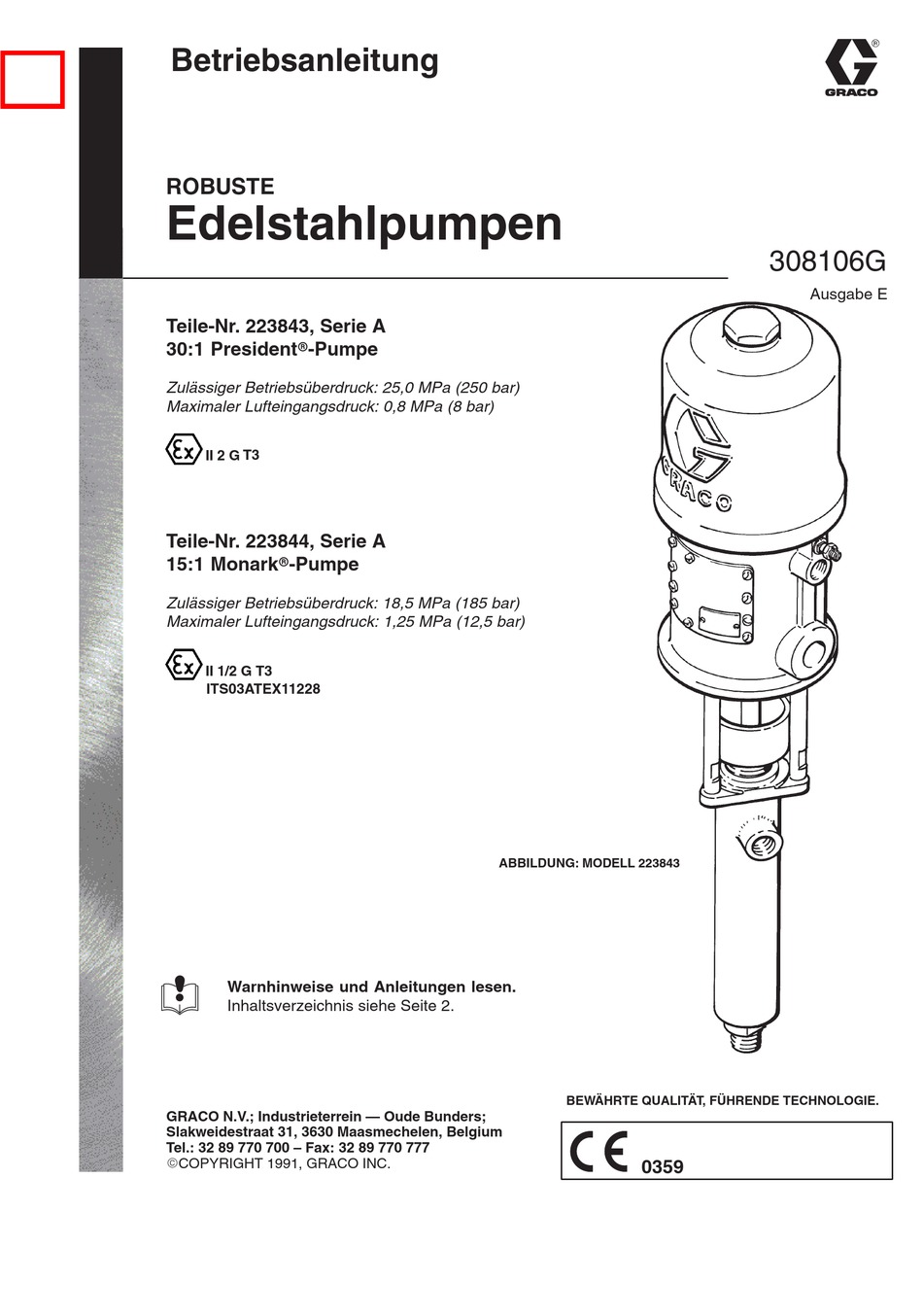

Betriebsanleitung
ROBUSTE
Edelstahlpumpen
Teile-Nr. 223843, Serie A
30:1 Presidentr-Pumpe
Zulässiger Betriebsüberdruck: 25,0 MPa (250 bar)
Maximaler Lufteingangsdruck: 0,8 MPa (8 bar)
II 2 G T3
Teile-Nr. 223844, Serie A
15:1 Monarkr-Pumpe
Zulässiger Betriebsüberdruck: 18,5 MPa (185 bar)
Maximaler Lufteingangsdruck: 1,25 MPa (12,5 bar)
II 1/2 G T3
ITS03ATEX11228
Warnhinweise und Anleitungen lesen.
Inhaltsverzeichnis siehe Seite 2.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1991, GRACO INC.
ABBILDUNG: MODELL 223843
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
0359
308106G
Ausgabe E
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco A Serie
Inhaltszusammenfassung für Graco A Serie
- Seite 1 ABBILDUNG: MODELL 223843 Warnhinweise und Anleitungen lesen. Inhaltsverzeichnis siehe Seite 2. BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE. GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1991, GRACO INC.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Symbole Warnsymbol Sicherheitshinweise ........Installation ......... . WARNUNG Betrieb . -
Seite 3: Gefahr Durch Bewegliche Teile
D Dieses Gerät darf nur von geschultem Personal verwendet werden. D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Gerätes lesen. D Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. D Gerät nicht verändern oder modifizieren. Nur Original-Ersatzteile und Zubehör von Graco verwenden. -
Seite 4: Gefahr Durch Materialeinspritzung
Permanent angekuppelte Schläuche können nicht repariert werden; in diesem Fall ist der gesamte Schlauch auszuwechseln. D Nur von Graco zugelassene Schläuche verwenden. Niemals die Knickschutzfedern von den Schläuchen abnehmen. Sie schützen die Schläuche vor Rissen, welche durch das Biegen und Drehen in der Nähe der Kupplungen entstehen können. - Seite 5 Notizen 308106...
-
Seite 6: Installation
Installation Zu bespritzendes Objekt: gemäß den örtlichen Erdung Vorschriften. WARNUNG Materialzufuhrbehälter: gemäß den örtlichen Vorschriften. BRAND- UND EXPLOSIONSGEFAHR Vor der Inbetriebnahme der Pumpe ist das System wie unten beschrieben zu Alle zum Spülen verwendeten Lösemitteleimer: erden. Siehe auch Abschnitt BRAND- gemäß... -
Seite 7: Typische Installation
Installation Typische Installation LEGENDE Pumpe Trockenlaufsicherungsventil Luftöler Lufthahn mit Entlastungsbohrung (für Pumpe erforderlich) Luftregler Luftfilter Lufthahn mit Entlastungsbohrung (für Zubehör) Luftschlauch Materialentlastungsventil (erforderlich) Materialfilter Materialzufuhrschlauch Spritzpistole Ansaugschlauch Wandhalterung Erdungsdraht (erforderlich) 308106... - Seite 8 Richtlinie für die Auswahl und den Einbau von Anlagenbau- die Pumpe zu schnell läuft, und schließt automatisch die teilen und Zubehör dar. Ihr Graco-Händler hilft Ihnen gerne Luftzufuhr zum Motor. Eine zu schnell laufende Pumpe bei der Zusammenstellung eines auf Ihre individuellen kann schwer beschädigt werden.
-
Seite 9: Druckentlastung
Betrieb Den Lufthahn mit Entlastungsbohrung (erforderlich Druckentlastung in diesem System) schließen. WARNUNG Abzugssperre an der Pistole lösen. GEFAHR DURCH MATERIAL- EINSPRITZUNG Einen Metallteil der Pistole fest gegen einen geerdeten Unter Hochdruck stehendes Material kann in Metalleimer drücken, und die Pistole abziehen, um den die Haut eingespritzt werden und schwere Druck abzulassen. -
Seite 10: Pumpe Vor Gebrauch Spülen
Seiten 20 und 21 beschrieben ist, niemals überschritten werden. Starten und Einstellen der Pumpe Die Packungsmutter/TSL-Tasse (4) mit Graco TSL-Flüssig- keit oder einem verträglichen Lösemittel gefüllt halten, um die Lebensdauer der Packungen zu verlängern. Die Packungs- Siehe Abschnitt Typische Installation auf Seite 7. -
Seite 11: Pumpe Abschalten Und Pflegen
Betrieb Pumpe abschalten und pflegen WARNUNG Vor dem Abschalten über Nacht den Druck entlasten. Die Pumpe immer am unteren Umschaltpunkt anhalten, Um die Gefahr schwerer Verletzungen zu verringern, damit kein Material an der freiliegenden Kolbenstange stets die Schritte im Abschnitt Druckentlastung auf antrocknen und die Halspackungen beschädigen kann. -
Seite 12: Fehlersuche
Fehlersuche Druck entlasten. WARNUNG Vor dem Zerlegen der Pumpe alle anderen möglichen Um die Gefahr schwerer Verletzungen zu verringern, Ursachen und Probleme prüfen. stets die Schritte im Abschnitt Druckentlastung auf Seite 9 ausführen, wenn zum Druckentlasten aufge- fordert wird. PROBLEM URSACHE LÖSUNG Pumpe arbeitet nicht... - Seite 13 Die Pumpe befestigen und alle Schläuche wieder anschließen. Das Erdungskabel wieder anschließen, falls es während der Reparatur abmontiert wurde. Die Packungsmutter (4) mit 24–27 N.m festziehen. Den Naßbehälter mit Graco-TSL-Flüssigkeit oder einem verträglichen Lösemittel füllen. Die Muttern (106) der Verbindungsstangen gleichmäßig mit 34–41 N.m festziehen.
-
Seite 14: Service Der Unterpumpe
Teile auswechseln, die verschlissen oder beschädigt sind. HINWEIS: Wenn die Zylinderlaufbuchse (10) ausgewechselt werden muß und sich nur schwer entfernen läßt, Die Unterpumpe wieder wie auf Seite 13 beschrieben an kontaktieren Sie bitte Ihren Graco-Händler. den Luftmotor anschließen. 14 308106... - Seite 15 Service Mit 24–27 N.m festziehen. Mit 34–41 N.m festziehen. Anziehdrehmoment bei President: 34–41 N.m; bei Monark 20–27 N.m. 101 (POS.) Mit 88–102 N.m anziehen. Mit 102–136 N.m anziehen. Die Lippen der V-Packungen müssen nach unten zeigen. Die Lippen der V-Packungen müssen nach oben zeigen.
-
Seite 16: Teile
Teile Modell 223843, Serie A 30:1 Presidentr-Pumpe Enthält die Teile 101–110 POS. TEILE- BEZEICHNUNG STÜCK 207352 LUFTMOTOR Teile: siehe Betriebsanleitung 306982 1 223842 UNTERPUMPENSATZ Teile: siehe Seite 18 und 19 105† 101946 SPLINT; Edelstahl; 3,2 mm x 3,8 mm 101566 SICHERUNGSMUTTER;... - Seite 17 Teile Modell 223844, Serie A 15:1 Monarkr-Pumpe Enthält die Teile 101–110 POS. TEILE- BEZEICHNUNG STÜCK 215363 LUFTMOTOR; Teile: siehe Betriebsanleitung 307043 1 223842 UNTERPUMPENSATZ Teile: siehe Seite 18 und 19 105† 101946 SPLINT; Edelstahl; 3,2 mm x 3,8 mm 101566 SICHERUNGSMUTTER;...
- Seite 18 Teile Modell 223842, Serie B Unterpumpe Edelstahl hartverchromt Enthält die Teile 1–22 12** 18 308106...
- Seite 19 Teile Modell 223842, Serie B Unterpumpe Edelstahl hartverchromt Enthält die Teile 1–22 POS. TEILE- POS. TEILE- BEZEICHNUNG STÜCK BEZEICHNUNG STÜCK 223593 GEHÄUSE, Einlaßventil; 186179 STIFT, Kugelanschlag-; Edelstahl Edelstahl mit Hartmetallsitz 165052 O-RINGDICHTUNG; PTFE 223565 KOLBENBOLZEN; Edelstahl 186183 O-RINGHALTERUNG; Edelstahl mit Hartmetallsitz 186182 STÜTZRING;...
-
Seite 20: Technische Daten
Technische Daten Zulässiger Betriebsüberdruck ........25,0 MPa (250 bar) Zulässiger Lufteingangsdruck . - Seite 21 Technische Daten Zulässiger Betriebsüberdruck ........18,5 MPa (185 bar) Zulässiger Lufteingangsdruck .
-
Seite 22: Montagebohrungen
Abmessungen Montagebohrungen Abbildung: Modell 223843 DICHTUNG 166392 VERWENDEN (SEPARAT ZU BESTELLEN) 1/2” NPT(i) LUFTEINLASS- 111,3 mm (4,38”) ÖFFNUNG 7,1 mm (0,28”) DURCHMESSER DURCHMESSER 64 mm 127 mm 3/8” NPT(i) MATERIAL- AUSLASSÖFFNUNG 3/4” NPT(a) MATERIAL- EINLASSÖFFNUNG Pumpen- modell 223843 762 mm 376 mm 386 mm 223844... - Seite 23 Notizen 308106...
-
Seite 24: Graco Standard-Garantie
Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
