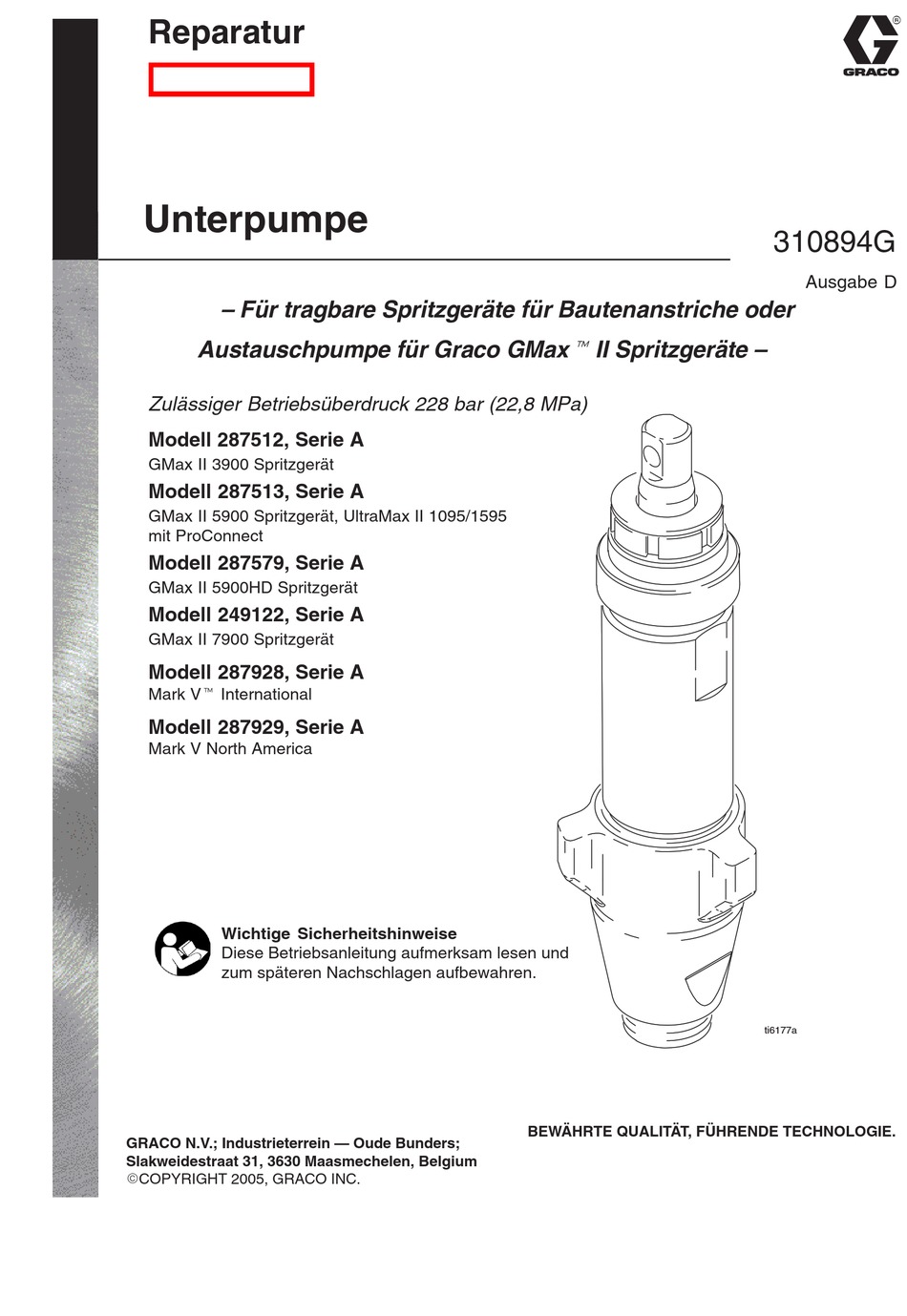

Reparatur
Unterpumpe
– Für tragbare Spritzgeräte für Bautenanstriche oder
Austauschpumpe für Graco GMaxt II Spritzgeräte –
Zulässiger Betriebsüberdruck 228 bar (22,8 MPa)
Modell 287512, Serie A
GMax II 3900 Spritzgerät
Modell 287513, Serie A
GMax II 5900 Spritzgerät, UltraMax II 1095/1595
mit ProConnect
Modell 287579, Serie A
GMax II 5900HD Spritzgerät
Modell 249122, Serie A
GMax II 7900 Spritzgerät
Modell 287928, Serie A
Mark Vt International
Modell 287929, Serie A
Mark V North America
Wichtige Sicherheitshinweise
Diese Betriebsanleitung aufmerksam lesen und
zum späteren Nachschlagen aufbewahren.
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
ECOPYRIGHT 2005, GRACO INC.
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
310894G
Ausgabe D
ti6177a
Werbung
Verwandte Anleitungen für Graco Serie A
Inhaltszusammenfassung für Graco Serie A
- Seite 1 Reparatur Unterpumpe 310894G Ausgabe D – Für tragbare Spritzgeräte für Bautenanstriche oder Austauschpumpe für Graco GMaxt II Spritzgeräte – Zulässiger Betriebsüberdruck 228 bar (22,8 MPa) Modell 287512, Serie A GMax II 3900 Spritzgerät Modell 287513, Serie A GMax II 5900 Spritzgerät, UltraMax II 1095/1595...
- Seite 2 D Gerät nicht verändern oder modifizieren. D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Gerätes lesen. D Das Gerät nur für den vorgesehenen Zweck verwenden. Bei Fragen dazu den Graco-Händler kontaktieren. D Niemals 1,1,1-Trichlorethan, Methylenchlorid oder andere Lösemittel mit halogenisierten Kohlenwasserstoffen oder Materialien, die solche Lösemittel enthalten, in druckbeaufschlagten Aluminiumgeräten verwenden.
- Seite 3 Druck nach Ausführung der lässt, sollten Buchse und Zylinder zum Ausbauen zum obigen Schritte nicht vollständig entlastet wurde, GANZ LANG- Graco-Händler gebracht werden. SAM die Mutter am Düsenschutz oder die Schlauchkupplung lösen und den Druck nach und nach entlasten, dann die Kupp- lung vollständig abschrauben.
- Seite 4 Service Die Pumpe auseinander bauen Abb. 3. Einlassventil auseinander bauen. Reinigen und überprüfen. Für den Ausbau des O-Rings (227) kann Abb. 1. Packungsmutter (202) und Distanzring (228) ein Haken erforderlich sein. für die Halseinstellung entfernen. 211, nur bei 249122 ti6178b 7570e Abb.
- Seite 5 Service WARNUNG Nicht bei GEFAHR DURCH TEILERISSE Modell Kolbenventilgewinde nicht reinigen oder 287512 abwischen. Das Reinigen des Kolbenventil- gewindes könnte den speziellen Abdichtflecken zerstören und dazu führen, dass sich das Kolbenventil während des Betriebes lockert, was zu einem Platzen der Pumpe und in der Folge zu schweren Körperverletzungen führen kann.
- Seite 6 Service Abb. 10. Kugel (206) in Kolbenstange einbauen. Abb. 12. Vor dem Zusammenbau alle Lederpackungen Wenn Loctiter auf das Kolbenventilgewinde aufgetragen mindestens 1 Stunde in SAE 30W Öl einweichen. wurde, ist darauf zu achten, dass kein Loctite auf die Stützring (204) in den Zylinder geben. Abwechselnd Kugel gelangt.
- Seite 7 Wartung Hinweis: Der O-Ring (207) wird für einen sicheren Betrieb der VORSICHT Pumpe benötigt. Niemals den Kolben (222) oben in die Buchse (220) Abb. 15. Die oberen 3 bis 5 cm der Kolbenstange schieben, weil dadurch die Kolbenpackungen beschädigt werden können. (222), die durch die Halsdichtungen (205) von Buchse/ Zylinder geht, einfetten.
- Seite 8 Service Abb. 16. Einlassventil mit neuem O-Ring (227), Sitz Abb. 18. Die Packungsmutter (202) mit 15,82 (212) und Kugel (214) wieder zusammenbauen. Der +/– 1,13 Nm am Einstellungs-Distanzstück (228) Sitz kann gedreht und auf der anderen Seite nochmals festziehen. verwendet werden. Sitz gründlich reinigen. Das Distanzstück zur Halseinstellung (228) entfernen, wenn die Pumpendichtungen nach starkem Gebrauch leck zu werden beginnen.
- Seite 9 Service Querschnitt Pumpe 287512 V-Maxt UHWMPE, blau Leder Pumpe 287512 V-Maxt UHWMPE, braun bei 249122 Leder V-Maxt UHWMPE, blau Nur bei 249122 ti6196a Abb. 19 Technische Daten Zulässiger Betriebsüberdruck ..228 bar (22,8 MPa) Materialauslassgröße 3/8 npt(I) .
- Seite 10 Bauteile – Pumpe 287512 Modell 287512, Serie A Pos.- Artikel-Nr. Bezeichnung Stück 179810 HALSDICHTUNG 221* 193046 PACKUNGSMUTTER 203* 192692 V-PACKUNG, Hals, V-Maxt UHMWPE, blau 204* 15C987 STÜTZRING 287551 PUMPENZYLINDER 206* 105444 KUGEL, Edelstahl; 7,9 mm 224* 207* 114054 PACKUNG, O-Ring...
- Seite 11 Bauteile – Pumpe 287513 Modell 287513, Serie A Pos.- Artikel-Nr. Bezeichnung Stück 183171 STOPFEN 193032 PACKUNGSMUTTER 203* 193124 V-PACKUNG, Hals, 221* V-Maxt UHMWPE, blau 204* 15C989 STÜTZRING 287552 PUMPENZYLINDER 206* 101947 KUGEL, Edelstahl; 7,9 mm 224* 207* 106556 PACKUNG, O-Ring...
- Seite 12 Bauteile – Pumpe 249122 Modell 249122, Serie A; Pos.- 221* Artikel-Nr. Bezeichnung Stück 112590 STOPFEN 15E962 PACKUNGSMUTTER 203* 193722 V-PACKUNG V-Maxt UHMWPE, blau 204* 198768 STÜTZRING 249139 PUMPENZYLINDER 219* 206* 107203 RÜCKSCHLAGKUGELVENTIL 207* 107306 PACKUNG, O-Ring 249177 KOLBENVENTIL 233698 FEDER, Einlasskugel 212†...
- Seite 13 Bauteile – Pumpe 287579 Modell 287579, Serie A Pos.- Artikel-Nr. Bezeichnung Stück 183171 STOPFEN 193032 PACKUNGSMUTTER 203* 193124 V-PACKUNG, Hals, 221* V-Maxt UHMWPE, blau 204* 15C989 STÜTZRING 287581 PUMPENZYLINDER 206* 101947 KUGEL, Lager 224* 207* 106556 PACKUNG, O-Ring *203 208*...
- Seite 14 Bauteile – Pumpe 287928 Modell 287579, Serie A Pos.- Artikel-Nr. Bezeichnung Stück 183171 STOPFEN 193032 PACKUNGSMUTTER 203* 193124 V-PACKUNG, Hals, 221* V-Maxt UHMWPE, blau 204* 15C989 STÜTZRING 287581 PUMPENZYLINDER 206* 116327 KUGEL, Keramik 224* 207* 106556 PACKUNG, O-Ring *203 208*...
- Seite 15 Bauteile – Pumpe 287929 Modell 287579, Serie A Pos.- Artikel-Nr. Bezeichnung Stück 183171 STOPFEN 193032 PACKUNGSMUTTER 203* 193124 V-PACKUNG, Hals, 221* V-Maxt UHMWPE, blau 204* 15C989 STÜTZRING 287581 PUMPENZYLINDER 206* 101947 KUGEL, Lager 224* 207* 106556 PACKUNG, O-Ring *203 208*...
- Seite 16 Graco veröffentlichten Gewährleistungen übernimmt Graco für einen Zeitraum von zwölf Monaten ab Verkaufsdatum die Reparatur bzw. den Austausch jedes Teils des Produkts, das von Graco als schadhaft befunden wird. Diese Garantie hat nur Gültigkeit, wenn das Produkt in Übereinstimmung mit Gracos schriftlichen Empfehlungen installiert, bedient und gewartet wird.
