BETRIEBSANLEITUNG
Diese Betriebsanleitung enthält
wichtigeWarnhinweise und Informationen.
LESEN UND ZUM NACHSCHLAGEN
AUFBEWAHREN.
ANLEITUNG

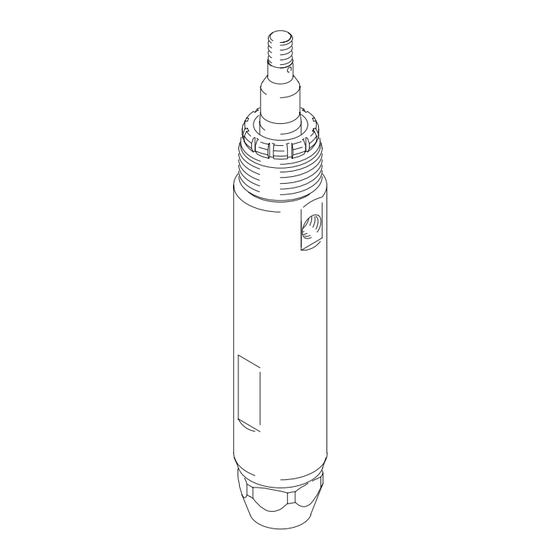

EDELSTAHL-
Unterpumpe
Zulässiger Betriebsüberdruck 204 bar
Modell 238348, Serie A
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
ECOPYRIGHT 1996, GRACO INC.
308650G
Ausgabe H
06184
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco A Serie

Inhaltszusammenfassung für Graco A Serie

  • Seite 1 LESEN UND ZUM NACHSCHLAGEN AUFBEWAHREN. ANLEITUNG EDELSTAHL- Unterpumpe Zulässiger Betriebsüberdruck 204 bar Modell 238348, Serie A 06184 GRACO N.V.; Industrieterrein — Oude Bunders; Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 – Fax: 32 89 770 777 ECOPYRIGHT 1996, GRACO INC.

  • Seite 2: Inhaltsverzeichnis

    D Dieses Gerät darf nur von geschultem Personal verwendet werden. D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Gerätes lesen. D Das Gerät nur für den vorgegebenen Zweck benutzen. Bei Fragen die Technische Abteilung von Graco kontaktieren. D Gerät nicht verändern oder modifizieren. Nur Original-Ersatzteile und Zubehör von Graco verwenden.

  • Seite 3: Gefahr Durch Materialeinspritzung

    WARNUNG GEFAHR DURCH MATERIALEINSPRITZUNG Durch Spritzer aus der Pistole, Leckagen oder Rissen an den Bauteilen kann Material in den Körper eingespritzt werden und zu sehr schweren Verletzungen führen, die unter Umständen eine Amputation erforderlich machen. Materialspritzer in die Augen oder auf die Haut können ebenfalls zu schweren Verletzungen führen. D In die Haut eingespritztes Material mag zwar wie eine gewöhnliche Schnittverletzung aussehen - es handelt sich dabei jedoch um eine schwere Verletzung.

  • Seite 4: Brand- Und Explosionsgefahr

    WARNUNG BRAND- UND EXPLOSIONSGEFAHR Unsachgemäße Erdung, schlechte Belüftung, offene Flammen oder Funken können zu einer gefährlichen Situation führen und Brand oder Explosion sowie schwere Verletzungen zur Folge haben. D Das Gerät und den zu spritzenden Gegenstand erden. Siehe Abschnitt Erdung auf Seite 5. D Bei statischer Funkenbildung oder elektrischem Schlag während des Betriebs sofort mit dem Spritzen aufhören.

  • Seite 5: Installation

    Abbildungen und die Teilezeichnung. erden. HINWEIS: Verwenden Sie stets nur Original-Graco-Ersatz- Spritzpistole: durch Verbindung mit richtig geerdetem teile und Graco-Zubehör. Diese Teile sind bei Materialschlauch und Pumpe erden Ihrem Graco-Händler erhältlich. Materialbehälter: gemäß den örtlichen Vorschriften. Erdung Zu spritzendes Objekt: gemäß...
  • Seite 6 Notizen 308650...

  • Seite 7: Betrieb/Wartung

    Betrieb/Wartung Druckentlastung Packungsmutter/Naßbehälter WARNUNG Vor Arbeitsbeginn die Packungsmutter (2) mit Graco TSL- Flüssigkeit oder einem verträglichen Lösungsmittel füllen. Siehe Abb. 1. GEFAHR DURCH MATERIALEIN- SPRITZUNG Der Systemdruck muß manuell entlastet werden, damit das System nicht unerwartet WARNUNG anläuft oder mit dem Spritzen beginnt. Unter Hochdruck stehendes Material kann in die Haut einge- spritzt werden und schwere Verletzungen verursachen.

  • Seite 8: Pumpe Vor Der Ersten Anwendung Ausspülen

    Betrieb/Wartung Zum Spülen ist eine Flüssigkeit zu verwenden, die mit dem Pumpe vor der ersten Anwendung ausspülen gepumpten Material sowie mit den benetzten Teilen des Systems verträglich ist. Informationen über empfohlene Die Pumpe wurde im Werk mit Leichtöl getestet, das zum Spülflüssigkeiten und die Spülhäufigkeit sind beim Material- Schutz der Teile in der Pumpe belassen wurde.

  • Seite 9: Fehlersuche

    Fehlersuche Den Druck entlasten. WARNUNG Vor dem Zerlegen der Pumpe alle anderen möglichen Um die Gefahr schwerer Verletzungen zu verringern, Ursachen und Probleme prüfen. stets die Schritte im Abschnitt Druckentlastung auf Seite 7 ausführen, wenn zum Druckentlasten aufge- fordert wird. PROBLEM URSACHE LÖSUNG...

  • Seite 10: Unterpumpe Auseinanderbauen

    Fall ist, sollten beide Teile ausgetauscht werden. des Systems beschrieben anschließen. Wenn sich die Buchse nicht problemlos ausbauen läßt, bestellen Sie bei Graco oder Ihrem Graco-Händler das Die Packungsmutter (2) gerade fest genug anziehen, um Buchsenausziehwerkzeug 238943. Eine neue Buchse Leckagen zu stoppen, aber nicht fester.
  • Seite 11 Service Mit 81–108 Nm festziehen. Den Stift im obersten Loch einbauen. Schmiermittel auftragen. Mit 142–156 Nm festziehen. Mit 2,0–2,6 Nm festziehen. Dichtmittel auf das Gewinde auftragen. 06183 Abb. 2 308650...

  • Seite 12: Teilezeichnung Und Teileliste

    Teile 06163 Abb. 3 12 308650...

  • Seite 13: Technische Daten

    Teile Pos. Teile- Pos. Teile- Bezeichnung Stück Bezeichnung Stück 191878 KOLBENSTANGE, 102972 KUGEL, metallisch, 257 mm, enthält Teile 1a, 1b 22 mm (7/8”) Durchmesser 100063 SPLINT 238365 FUSSVENTIL 191227 STIFT, gerade 112593 STIFT 191234 PACKUNGSMUTTER 238364 KOLBENVENTIL 191232 GEGENRING 101822 KUGEL, 108454 V-PACKUNG, UHMPW...

  • Seite 14: Garantie

    Garantie, die von Graco bekanntgegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
