LA SONDA RP1/RP2
La sonda Renishaw RP1/RP2
viene montata su un attacco
speciale appositamente
predisposto (vedi lo schema di
installazione) ed è anche
disponibile in versione a Due
Diaframmi (RP1 DD/RP2 DD).
La sonda RP2 viene montata
sullo speciale Braccio di
Regolazione Utensile Renishaw.
La sonda RP1 o RP2 può essere
montata sullo speciale Braccio
ad Alta Precisione Renishaw.
La sonda RP1/RP1 DD dispone
di uscite a due fili.
La sonda RP2/RP2 DD dispone
di connettore.
INTERFACCIA
L'elaborazione di impulsi tra la
sonda e il controllo della
macchina a CN viene effettuata
da un interfaccia.
Si consiglia di impiegare
l'interfaccia MI 8, che è dotato di
uscita a Relè a Stato Solido
(SSR) senza tensione, e che può
essere configurato Normalmente
Aperto (NO) o Normalmente
Chiuso (NC).

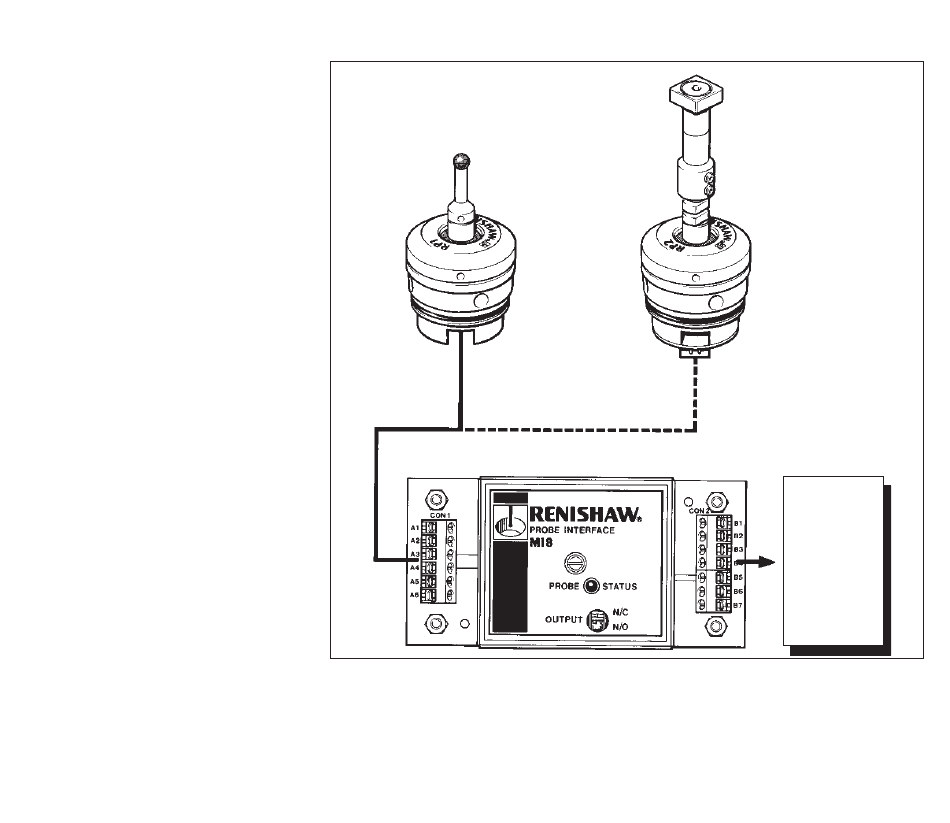

IL SISTEMA A SONDA RP1/RP2
Un input di inibizione permette di usare una sonda di controllo a
trasmissione ottica e un interfaccia sullo stesso input macchina della
sonda RP1/RP2.
L'Interfaccia MI 8 è descritto in dettaglio nel Manuale d'Uso MI 8,
Numero di Particolare H-2000-5015.
4-1
Controllo
Macchina a
CN
