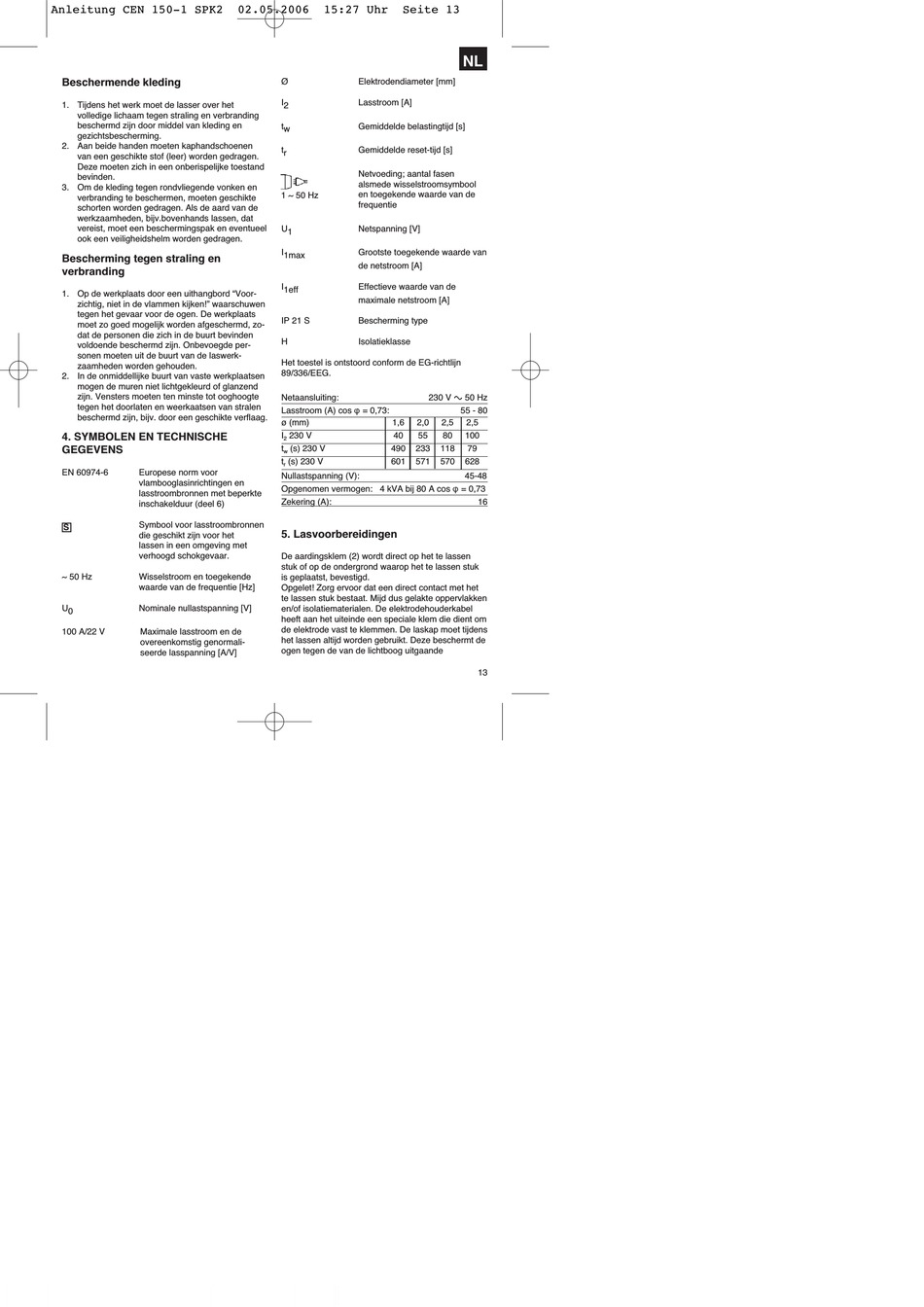

Beschermende kleding

1. Tijdens het werk moet de lasser over het
volledige lichaam tegen straling en verbranding
beschermd zijn door middel van kleding en
gezichtsbescherming.
2. Aan beide handen moeten kaphandschoenen
van een geschikte stof (leer) worden gedragen.
Deze moeten zich in een onberispelijke toestand
bevinden.
3. Om de kleding tegen rondvliegende vonken en
verbranding te beschermen, moeten geschikte
schorten worden gedragen. Als de aard van de
werkzaamheden, bijv.bovenhands lassen, dat
vereist, moet een beschermingspak en eventueel
ook een veiligheidshelm worden gedragen.
Bescherming tegen straling en
verbranding
1. Op de werkplaats door een uithangbord "Voor-
zichtig, niet in de vlammen kijken!" waarschuwen
tegen het gevaar voor de ogen. De werkplaats
moet zo goed mogelijk worden afgeschermd, zo-
dat de personen die zich in de buurt bevinden
voldoende beschermd zijn. Onbevoegde per-
sonen moeten uit de buurt van de laswerk-
zaamheden worden gehouden.
2. In de onmiddellijke buurt van vaste werkplaatsen
mogen de muren niet lichtgekleurd of glanzend
zijn. Vensters moeten ten minste tot ooghoogte
tegen het doorlaten en weerkaatsen van stralen
beschermd zijn, bijv. door een geschikte verflaag.
4. SYMBOLEN EN TECHNISCHE
GEGEVENS
EN 60974-6 Europese norm voor
vlambooglasinrichtingen en
lasstroombronnen met beperkte
inschakelduur (deel 6)
Symbool voor lasstroombronnen
S
die geschikt zijn voor het
lassen in een omgeving met
verhoogd schokgevaar.
~ 50 Hz Wisselstroom en toegekende
waarde van de frequentie [Hz]
U 0 Nominale nullastspanning [V]
100 A/22 V Maximale lasstroom en de
overeenkomstig genormali-
seerde lasspanning [A/V]
02.05.2006 15:27 Uhr Seite 13
Ø Elektrodendiameter [mm]
I 2 Lasstroom [A]
t w Gemiddelde belastingtijd [s]
t r Gemiddelde reset-tijd [s]
Netvoeding; aantal fasen
alsmede wisselstroomsymbool
en toegekende waarde van de
1 ~ 50 Hz
frequentie
U 1 Netspanning [V]
I 1max Grootste toegekende waarde van
de netstroom [A]
I 1eff Effectieve waarde van de
maximale netstroom [A]
IP 21 S Bescherming type
H Isolatieklasse
Het toestel is ontstoord conform de EG-richtlijn
89/336/EEG.
Netaansluiting:
Lasstroom (A) cos Ê = 0,73:
ø (mm) 1,6
I 230 V 40
2
t (s) 230 V 490
w
t (s) 230 V 601
r
Nullastspanning (V):
Opgenomen vermogen: 4 kVA bij 80 A cos Ê = 0,73
Zekering (A):
5. Lasvoorbereidingen
De aardingsklem (2) wordt direct op het te lassen
stuk of op de ondergrond waarop het te lassen stuk
is geplaatst, bevestigd.
Opgelet! Zorg ervoor dat een direct contact met het
te lassen stuk bestaat. Mijd dus gelakte oppervlakken
en/of isolatiematerialen. De elektrodehouderkabel
heeft aan het uiteinde een speciale klem die dient om
de elektrode vast te klemmen. De laskap moet tijdens
het lassen altijd worden gebruikt. Deze beschermt de
ogen tegen de van de lichtboog uitgaande
NL
230 V 50 Hz
55 - 80
2,0 2,5 2,5
55 80 100
233 118 79
571 570 628
45-48
16
13
