Anleitung_BT_GW_190_D_SPK1.qxp:_
Originalbetriebsanleitung
k

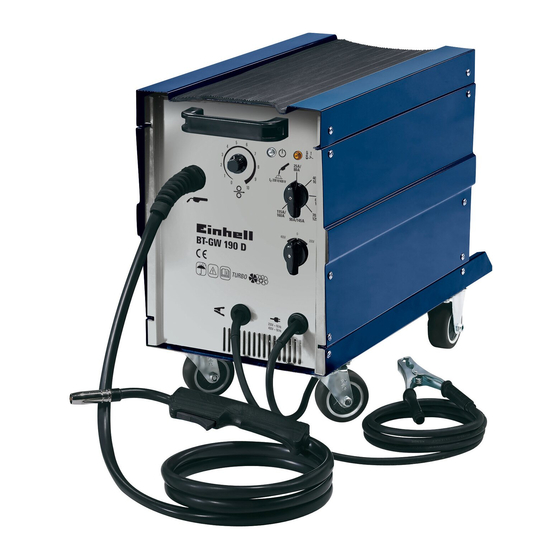

Schutzgas-Schweißgerät
Original operating instructions
t
Shielding Gas Welder
Mode d'emploi d'origine
p
Appareil à souder au gaz inerte
Istruzioni per l'uso originali
C
Saldatrice a gas inerte
lL Original betjeningsvejledning
Beskyttelsesgas-svejseapparat
Original-bruksanvisning
U
MIG/MAG-svets
Bf Originalne upute za uporabu
Uređaj za zavarivanje sa zaštitnim plinom
Originalna uputstva za upotrebu
4
Uređaj za varenje sa zaštitnim gasom
Originální návod k obsluze
j
Svářečka pro svařování v ochranné atmosféře
Originálny návod na obsluhu
W
Zváračka v ochrannej atmosfére
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise
lesen und beachten
Read and follow the operating instructions and safety information before
using for the first time.
Avant la mise en service, lisez le mode dʼemploi et les consignes de
sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni per lʼuso
e le avvertenze di sicurezza.
Betjeningsvejledningen og sikkerhedsanvisningerne skal læses, inden
maskinen tages i brug. Alle anvisninger skal følges.
Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna
före användning.
Bf
Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu i
sigurnosnih napomena.
4
Prije puštanja u pogon pročitajte i uvažite uputstva za upotrebu i
napomene bezbednosti.
j
Před uvedením do provozu si přečíst návod k obsluze a bezpečnostní
předpisy a oboje dodržovat.
W
Pred uvedením do prevádzky si prečítajte a dodržiavajte návod na
obsluhu a bezpečnostné pokyny.
Art.-Nr.: 15.749.90
28.09.2011
13:08 Uhr
Seite 1
I.-Nr.: 01029
190 D
BT-GW
