Installation

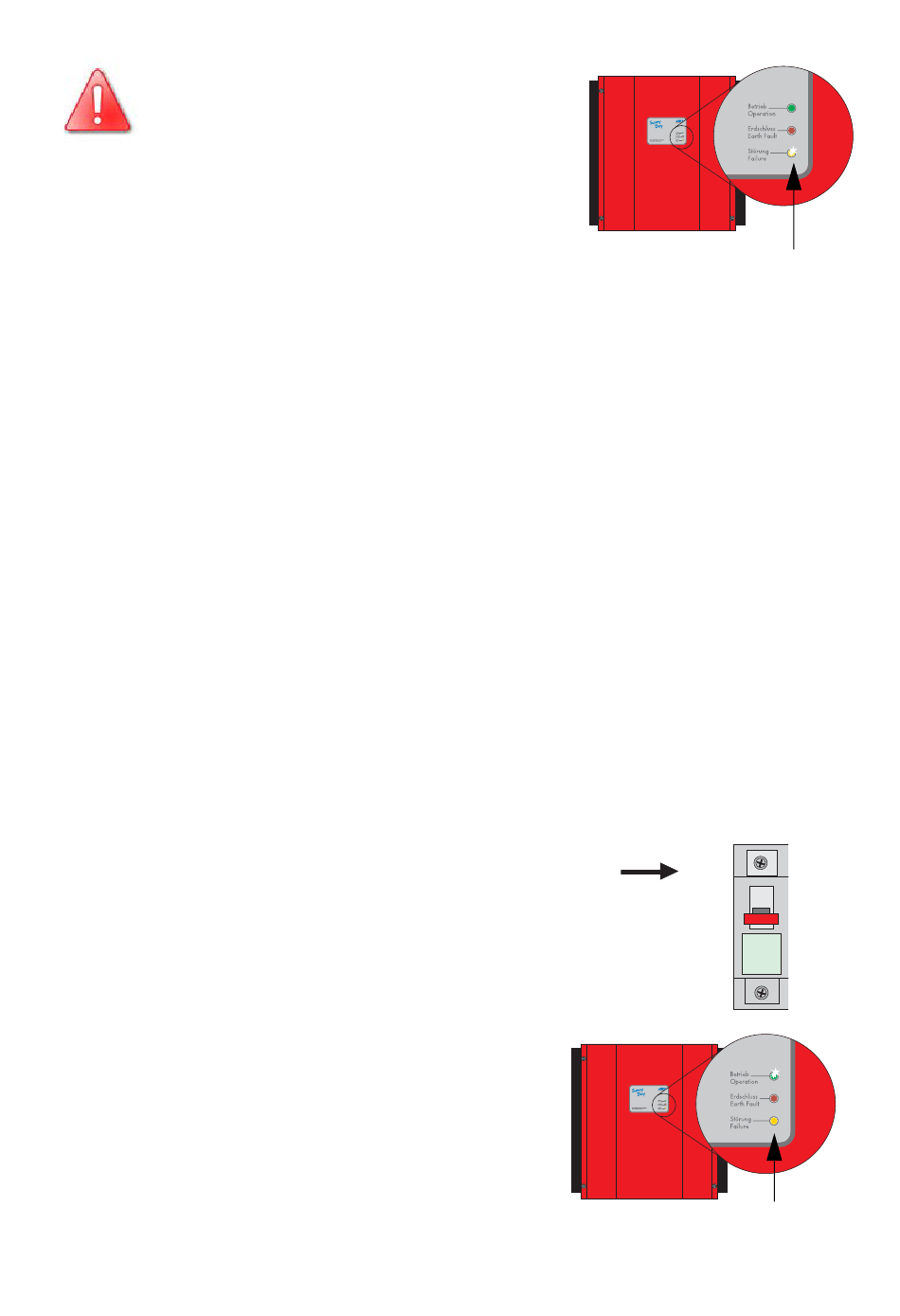

Leuchtet nach kurzer Zeit die untere,
gelbe LED wiederholt im Sekunden-
takt viermal auf, so muss die Netz-
spannung
sofort wieder von dem Sunny Boy
4200TL Multi-String getrennt werden!
Es besteht die Gefahr der Zerstörung
des Wechselrichters durch zu hohe
DC-Eingangsspannung!
Überprüfen Sie die Stringspannungen erneut auf Einhaltung der in Kapitel 4.2 „Vor-
aussetzungen PV-Generator" (Seite 15) genannten Grenzwerte. Sind diese zu hoch,
muss der Planer / Installateur des PV-Generators für Abhilfe sorgen.
Sollte sich, trotz überprüfter Stringspannungen bei erneutem Anschluss des PV-Gene-
rators an den Sunny Boy 4200TL Multi-String, das LED-Signal wiederholen, trennen
Sie den PV-Generator wieder vom Sunny Boy und setzen Sie sich bitte mit der SMA
Technologie AG in Verbindung (siehe Kapitel 10 „Kontakt" (Seite 41)).

5.3 Inbetriebnahme

Sie können den Sunny Boy 4200TL Multi-String in Betrieb nehmen, wenn
• die AC (Netz)-Leitung korrekt angeschlossen ist,
• die DC-Leitungen (PV-Strings) vollständig angeschlossen sind und die nicht benö-
tigten DC-Steckverbinder an der Gehäuseunterseite mit den Schutzkappen ver-
schlossen sind,
• der Gehäusedeckel fest aufgeschraubt ist.
Vorgehensweise für die Inbetriebnahme
1. Schalten Sie jetzt den Leitungsschutzschalter ein.
2. Überprüfen Sie nun anhand der LED-Anzeige und
der nachfolgenden Tabelle, ob sich der Sunny
Boy 4200TL Multi-String in einem störungsfreien
und sinnvollen Betriebszustand befindet. Ist dies
der Fall, ist die Inbetriebnahme erfolgreich abge-
schlossen.
Seite 24 SB4200-12:SD0205
und der PV-Generator
SMA Technologie AG
Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
An!
Aus
Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
Installationsanleitung
