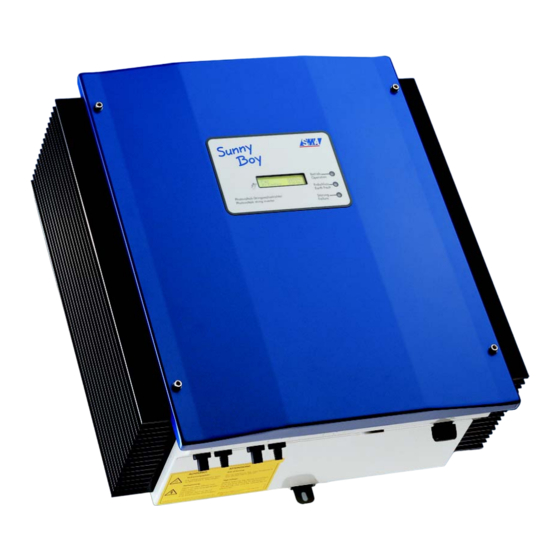

- Seite 1 Sunny Boy 4200TL Multi-String Transformatorloser Solarwechselrichter für zwei unabhängige PV-Strings Installationsanleitung Version 3.0 SB4200-13:SD1905 IM-SB42TL...
- Seite 3 Technologie AG Änderungsübersicht Dokumentennummer Art der Änderung Autor SB4200-11:SD2103 Erstauflage Welzel SB4200-11:SD0704 Darstellung Kommunikation RS485 Salisbury geändert SB4200-12:SD0205 Firmware Änderung Siebert SB4200-13:SD1905 Änderung der Hardware Siebert Installationsanleitung SB4200-13:SD1905 Seite 3...
- Seite 4 Technologie AG zulässig. Eine Unterlizensierung der Software ist nicht zulässig. Haftungsbeschränkung: Die SMA Technologie AG lehnt jegliche Haftung für direkte oder indirekte Folge- schäden, die sich aus der Verwendung der von SMA Technologie AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht-Leistung von Support-Tätigkeiten.
- Seite 5 Technologie AG Inhaltsverzeichnis Inhaltsverzeichnis Vorwort ........7 Sicherheitshinweis .
- Seite 6 Technologie AG Seite 6 SB4200-13:SD1905 Installationsanleitung...
- Seite 7 1 Vorwort Diese Installationsanleitung ist ausschließlich für Elektrofachkräfte gedacht und soll dabei helfen, einen SMA Wechselrichter vom Typ „Sunny Boy 4200TL Multi-String“ zügig und fachgerecht zu installieren und in Betrieb zu nehmen. Detaillierte Hinweise zur Fehlersuche und Bedienung des Sunny Boy 4200TL Multi- String entnehmen Sie bitte der Betriebsanleitung.
- Seite 8 Vorwort Technologie AG Seite 8 SB4200-13:SD1905 Installationsanleitung...
- Seite 9 öffnet und die Spannungsfreiheit festgestellt werden. Der Sunny Boy 4200TL Multi-String enthält die selbsttätig wirkende Netz-Freischalt- stelle vom Typ „SMA grid guard“. Der Sunny Boy 4200TL Multi-String erfüllt damit die Richtlinie der VDEW (Verband der Elektrizitätswirtschaft) für den Parallelbetrieb von Eigenerzeugungsanlagen mit dem Niederspannungsnetz des Elektrizitätsversor- gungsunternehmens (EVU) und die darin enthaltene DIN VDE 0126 (4.99).
- Seite 10 Sicherheitshinweis Technologie AG Seite 10 SB4200-13:SD1905 Installationsanleitung...
- Seite 11 Technologie AG Übersicht 3 Übersicht 3.1 Gerätebeschreibung Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschluss- bereiche des geöffneten Sunny Boy 4200TL Multi-String schematisch dargestellt: Steckplatz für Kommunikation Varistoren PE-Anschlusskabel (RS232, RS485, NLM Piggy- Seite 33 für Deckel Back, Funk) Steckplatz für...
- Seite 12 Übersicht Technologie AG 3.2 Außenmaße 225 mm 470 mm Photovoltaik-Stringwechselrichter Photovoltaic string inverter 490 mm Seite 12 SB4200-13:SD1905 Installationsanleitung...
- Seite 13 Die Umgebungstemperatur darf -25 °C bzw. +60 °C nicht unter- bzw. überschreiten. Der Sunny Boy 4200TL Multi-String sollte an einem Ort montiert wer- den, an dem er keiner direkten Sonneneinstrahlung ausgesetzt ist. Eine erhöhte Umgebungstemperatur kann den Ertrag der PV-Anlage 29 kg mindern.
- Seite 14 Voraussetzungen für die Installation Technologie AG Bitte berücksichtigen Sie bei der Wahl des Einbauorts eine ausreichende Möglichkeit zur Wärmeabfuhr! Unter normalen Bedingungen gelten etwa folgende Richtwerte für den freizuhaltenden Raum um den Sunny Boy 4200TL Multi-String: Mindestabstände Seitlich 20 cm...
- Seite 15 Technologie AG Voraussetzungen für die Installation 4.2 Voraussetzungen PV-Generator Der Sunny Boy 4200TL Multi-String ist für den Anschluss von bis zu zwei - auch von- einander unterschiedlichen - sogenannten Strings (Reihenschaltungen von PV-Modu- len) vorgesehen. Hinweise zur Auslegung finden Sie im Auslegungstool „GenAu“, welches im Internet auf www.SMA.de zum Download zur Verfügung steht.
- Seite 16 Leitungsschutzschalters” (Seite 37). Ein 30 mA FI-Schutzschalter darf nicht eingebaut werden. Der Sunny Boy 4200TL Multi-String ist mit einem integriereten, allstromsensitiven Feh- lerstrom Schutzschalter ausgerüstet. Der Sunny Boy 4200TL Multi-String kann dabei automatisch zwischen echten Fehlerströmen und „normalen“ kapazitiven Ableitströ- men unterscheiden.
- Seite 17 Sie einen Schalter mit einer Auslösecharakteristik von 100 mA oder höher verwenden. Die Netzimpedanz am Installationsort des Sunny Boy 4200TL Multi-String muss klei- ner als 1,0 Ohm sein, damit die Schutzeinrichtungen uneingeschränkt wirksam sind. Darüber hinaus empfehlen wir den Leitungsquerschnitt so zu dimensionieren, dass die Leitungsverluste bei Nennleistung 1 % nicht übersteigen.
- Seite 18 Voraussetzungen für die Installation Technologie AG Der Sunny Boy 4200TL Multi-String ist für den Betrieb an 230 V Netzen ausgelegt und arbeitet bei Netzspannungen 198 V ... 260 V von 198 V bis 260 V bei 49,8 Hz bis 50,2 Hz.
- Seite 19 Sichern Sie den Sunny Boy 4200TL Multi-String gegen Ausheben durch Anschrauben mit der mit- gelieferten M6x10-Schraube an die untere, mittle- re Gewindebohrung (3). Prüfen Sie den Sunny Boy 4200TL Multi-String auf festen Sitz. Installationsanleitung SB4200-13:SD1905 Seite 19...
- Seite 20 Installation Technologie AG 5.2 Elektrische Installation Die komplette Verkabelung eines Sunny Boy 4200TL Multi-String ist in der folgenden Abbildung schematisch dargestellt: Kommunikation Seite 20 SB4200-13:SD1905 Installationsanleitung...
- Seite 21 Vor dem Öffnen des Sunny Boy muss die Spannungsfreiheit des AC-Ausgangs sichergestellt sein! Lösen Sie die Gehäusedeckelverschraubung des Sunny Boy 4200TL Multi-String und nehmen Sie den Deckel vorsichtig ab. Ziehen Sie danach die Schutzleiter (PE)-Verbindung vom Gehäuse- deckel ab. Erd sch...
- Seite 22 Platine. Anschluss des PE Leiters Verbinden Sie den Schutzleiter (PE) wieder mit dem Gehäusedeckel. Bringen Sie den Gehäusedeckel des Sunny Boy 4200TL Multi-String an und ziehen Sie die vier Befestigungsschrauben gleichmäßig fest. Schalten Sie den Leitungsschutzschalter noch nicht ein! Der...
- Seite 23 Schließen Sie Strings, in denen Sie einen Erdschluss festgestellt haben, erst dann an den Sunny Boy 4200TL Multi-String an, wenn Sie den Erdschluss im PV-Generator beseitigt haben! Wiederholen Sie die Punkte 2 und 3 für jeden String.
- Seite 24 Sollte sich, trotz überprüfter Stringspannungen bei erneutem Anschluss des PV-Gene- rators an den Sunny Boy 4200TL Multi-String, das LED-Signal wiederholen, trennen Sie den PV-Generator wieder vom Sunny Boy und setzen Sie sich bitte mit der SMA Technologie AG in Verbindung (siehe Kapitel 10 „Kontakt” (Seite 39)).
- Seite 25 Störung leuchtet nicht leuchtet nicht Störung leuchtet dauerhaft leuchtet/blinkt Störung Tabelle 5.1: LED-Blinkcodes des Sunny Boy 4200TL Multi-String Eine detaillierte Beschreibung der Störungsmeldungen und deren Ursachen finden Sie in der Betriebsanleitung des Sunny Boy 4200TL Multi-String. Installationsanleitung SB4200-13:SD1905 Seite 25...
- Seite 26 Installation Technologie AG Seite 26 SB4200-13:SD1905 Installationsanleitung...
- Seite 27 Festziehen der vier Befestigungsschrauben. Schließen Sie den PV-Generator an. Achten Sie dabei auf die richtige Zuord- nung zu den Strings. Schalten Sie den Leitungsschutzschalter ein. Überprüfen Sie nun, ob die LED-Anzeige des Sunny Boy 4200TL Multi-String ei- nen ordnungsgemäßen Betrieb signalisiert. Installationsanleitung SB4200-13:SD1905...
- Seite 28 Sunny Boy öffnen und verschließen Technologie AG Seite 28 SB4200-13:SD1905 Installationsanleitung...
- Seite 29 Technologie AG Technische Daten 7 Technische Daten 7.1 Daten PV-Generator Anschluss Max. Eingangsleerlaufspannung 750 V (bezogen auf -10 °C Zellen- PV 0 temperatur) Eingangsspannung, MPP-Bereich 125 V ... 750 V Max. Eingangsstrom 7,5 A pro Eingang PV max Max. Eingangsleistung 3800 W an einem einzelnen String Empfohlene Generatorsummenleistung 4900 Wp...
- Seite 30 95,6 % η Europäischer Wirkungsgrad > 94,9 % euro Der Wirkungsgrad des Sunny Boy 4200TL Multi-String hängt entscheidend von der Eingangsspannung der angeschlossenen PV-Strings ab. Je höher die Eingangsspan- nung ist, desto höher ist der Wirkungsgrad. Seite 30 SB4200-13:SD1905 Installationsanleitung...
- Seite 31 Technologie AG Technische Daten 7.3.1 Sunny Boy 4200TL Betriebsparameter Nicht autorisierte Änderungen der Betriebsparameter können: • zu Verletzungen oder Unfällen durch geänderte interne Si- cherheitsvorgaben des Sunny Boy führen, • die Betriebserlaubnis des Sunny Boy erlöschen lassen, • die Garantie des Sunny Boy erlöschen lassen. Ändern Sie niemals die Parameter Ihres Sunny Boy ohne aus- drückliche Erlaubnis und Anleitung.
- Seite 32 4200TL Multi-String erfassten Messgrößen werden zu seiner Betriebsführung und der Regelung des einzuspeisenden Stromes benötigt. Die Reproduzierbarkeit der Mess- werte des Sunny Boy 4200TL Multi-String ist auf diese Anforderungen abgestimmt. Hier lässt sich ein maximaler Fehler der Messwerterfassung bei einer Umgebungstem- peratur TU von 25 °C angeben.
- Seite 33 Austausch der Varistoren 8 Austausch der Varistoren Der Sunny Boy 4200TL Multi-String ist ein technisch hochkomplexes Gerät. Die Mög- lichkeiten, Fehler vor Ort beseitigen zu können, beschränken sich daher auf wenige Punkte. Bitte versuchen Sie nicht, andere Reparaturen als die hier beschriebene vor- zunehmen, sondern nutzen Sie den 24-Stunden-Austauschservice und den Reparatur- dienst der SMA Technologie AG.
- Seite 34 Anschlüssen 2 und 3 eine leitende Verbindung besteht. Besteht diese nicht, ist der zugehörige Varistor wirkungslos. Die Position der Varistoren im Sunny Boy 4200TL Multi-String ist in der Abbildung im Kapitel 3.1 „Gerätebe- schreibung” (Seite 11) ersichtlich. Seite 34...
- Seite 35 Betätigungswerkzeugs löst die Klemme zusammen mit den Ersatz-Varistoren kein Son- derwerkzeug für die Bedienung der Klemmen erhalten haben, setzen Sie sich bitte mit SMA in Verbindung. Die Klemmkontakte lassen sich be- Varistor helfsmäßig jedoch auch einzeln mit einem pas- entnehmen senden Schraubendreher bedienen.
- Seite 36 String B 13. Schalten Sie den Leitungsschutzschalter ein. 14. Überprüfen Sie nun, ob die LED-Anzeige des Sunny Boy 4200TL Multi-String einen ordnungs- gemäßen Betrieb signalisiert. Konnte weder ein Erdschluss noch ein defekter Varistor festgestellt werden, so liegt wahrscheinlich ein Fehler im Sunny Boy vor. Sprechen Sie dann die weiteren Schritte bitte mit der SMA-Hotline ab.
- Seite 37 Technologie AG Auslegung eines Leitungsschutzschalters 9 Auslegung eines Leitungsschutzschalters Beispiel für die thermische Auslegung eines Leitungsschutzschalters an ei- ner photovoltaischen Eigenerzeugungsanlage im Netzparallelbetrieb. Angenommen wird eine PV-Anlage mit 9 Wechselrichtern Sunny Boy 4200TL Multi- String, mit drei Wechselrichtern pro Phase. Benötigte technische Angaben der verwendeten Wechselrichters •...
- Seite 38 Auslegung eines Leitungsschutzschalters Technologie AG Beispiel für die thermische Auswahl eines 25 A Leitungsschutzschalters mit der Auslösecharakteristik B ohne Abstand zwischen den Leitungsschutz- schaltern: Bei der Auswahl von Leitungsschutzschaltern muss man auf einige Belastungsfaktoren achten. Diese sind in den jeweiligen Datenblättern zu finden. Der Leitungsschutz- schalter eines Herstellers ist beispielsweise auf 50°C Umgebungstemperatur ausge- legt.
- Seite 39 Technologie AG Kontakt 10 Kontakt Bei Fragen zum Sunny Boy 4200TL Multi-String oder technischen Problemen können Sie sich gern an unsere Hotline wenden. Bitte haben Sie folgende Daten zur Hand wenn Sie mit SMA Kontakt aufnehmen: • Wechselrichtertyp • Angeschlossene Module und Anzahl der Module •...
