SMA Sunny Boy 4200TL Multi-String Installationsanleitung Seite 38

Austausch der Varistoren
10.Befestigen Sie die PE-Verbindung wieder am De-
ckel und verschließen Sie den Sunny Boy 4200TL
Multi-String.

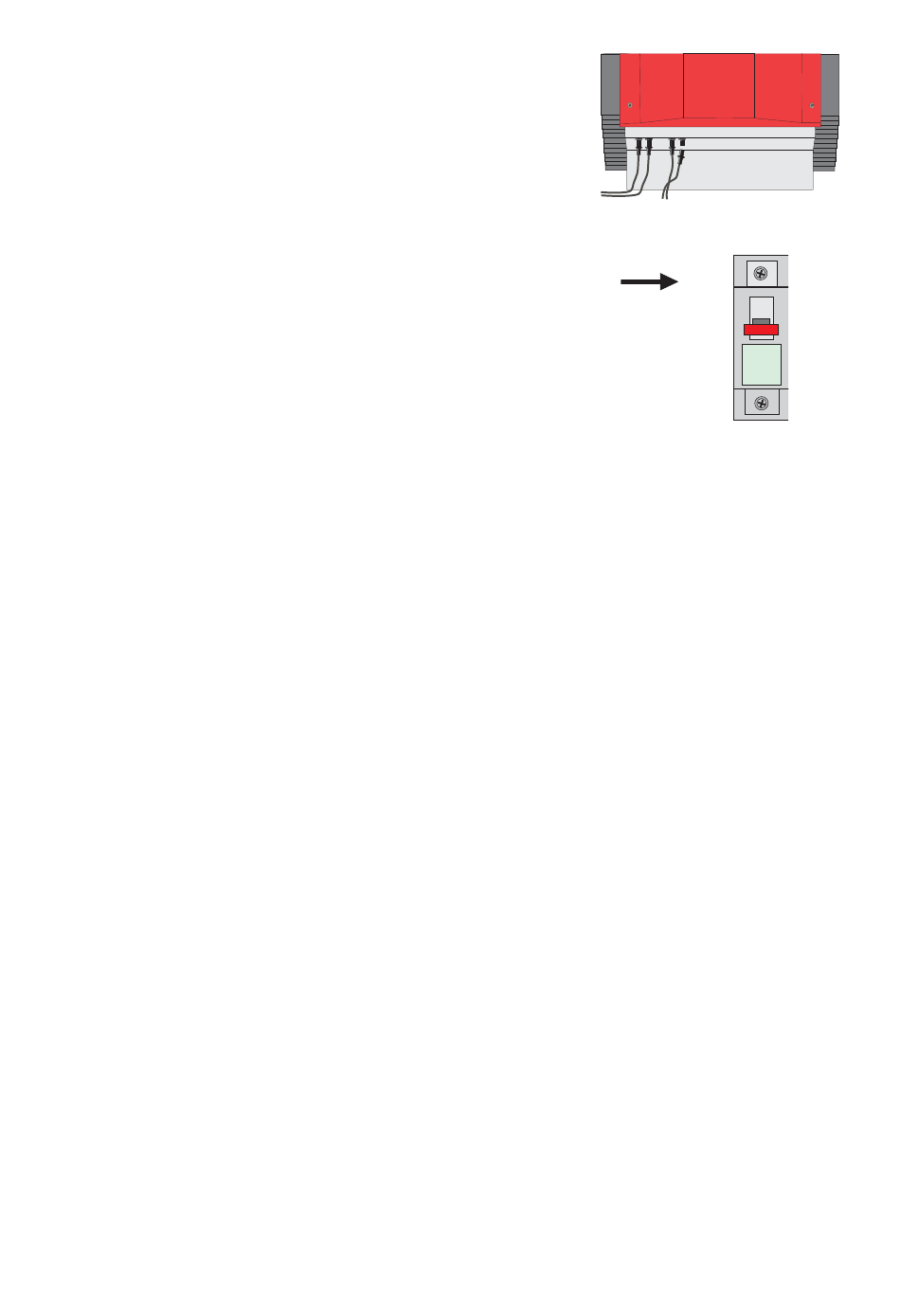

11.Schließen Sie die einwandfreien Strings des PV-
Generators an. Achten Sie dabei auf die richtige
Zuordnung zu den Strings.
12.Schalten Sie den Leitungsschutzschalter ein.
13.Überprüfen Sie nun, ob die LED-Anzeige des Sun-
ny Boy 4200TL Multi-String einen ordnungsgemä-
ßen Betrieb signalisiert.
Konnte weder ein Erdschluss noch ein defekter Varistor festgestellt werden, so liegt
wahrscheinlich ein Fehler im Sunny Boy vor. Sprechen Sie dann die weiteren Schritte
bitte mit der SMA-Hotline ab.
Seite 38 SB4200-12:SD0205
SMA Technologie AG
+ - + -
String A String B
An!
Aus
Installationsanleitung
