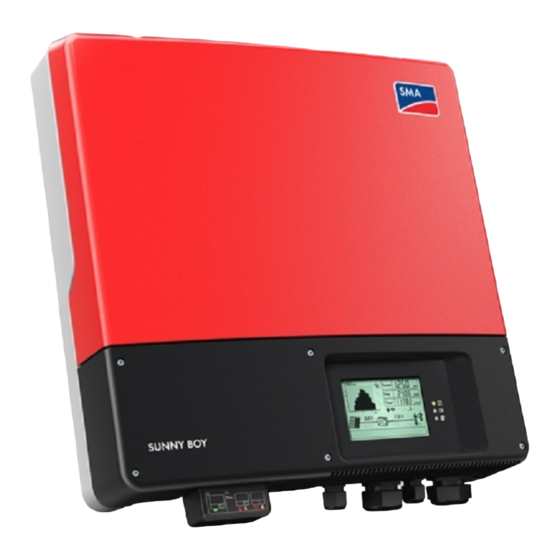

SMA SUNNY BOY 3000TL Installationsanleitung

SMA SUNNY BOY 3000TL Installationsanleitung

Vorschau ausblenden Andere Handbücher für SUNNY BOY 3000TL:
Inhaltsverzeichnis

Werbung

Quicklinks

PV-Wechselrichter
SUNNY BOY 3000TL / 3600TL / 4000TL / 5000TL
Installationsanleitung
SB30-50TL-21-IA-de-20 | IMDE-SBXTL-21 | Version 2.0
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY BOY 3000TL

Inhaltszusammenfassung für SMA SUNNY BOY 3000TL

  • Seite 1 PV-Wechselrichter SUNNY BOY 3000TL / 3600TL / 4000TL / 5000TL Installationsanleitung SB30-50TL-21-IA-de-20 | IMDE-SBXTL-21 | Version 2.0...

  • Seite 3: Inhaltsverzeichnis

    3.8 Steckplatz für Multifunktionsschnittstelle ..... . 22 3.9 SMA OptiTrac Global Peak ....... 22 3.10 Netzsystemdienstleistungen .
  • Seite 4 8.1 Anlagenzeit und Anlagenpasswort ändern ....62 8.2 SMA OptiTrac Global Peak aktivieren und einstellen ... . 62 9 Öffnen und Schließen .
  • Seite 5 14.1 Sunny Boy 3000TL ........
  • Seite 6 Inhaltsverzeichnis SMA Solar Technology AG SB30-50TL-21-IA-de-20 Installationsanleitung...

  • Seite 7: Hinweise Zu Dieser Anleitung

    1.2 Zielgruppe Diese Anleitung ist für Fachkräfte. Die in dieser Anleitung beschriebenen Tätigkeiten dürfen nur mit entsprechender Qualifikation durchgeführt werden (siehe Kapitel 2.2 „Qualifikation der Fachkräfte“, Seite 11). 1.3 Weiterführende Informationen Links zu weiterführenden Informationen finden Sie unter www.SMA-Solar.com: Dokumententitel Dokumentenart Leitungsschutzschalter Technische Information Messwerte und Parameter Technische Beschreibung ®...

  • Seite 8: Verwendete Symbole

    ☑ Dieses Symbol kennzeichnet ein Handlungsergebnis. Nomenklatur In der Anleitung wird folgende Nomenklatur verwendet: Vollständige Benennung Kurzform in dieser Anleitung Sunny Boy 3000TL / 3600TL / 4000TL / Wechselrichter 5000TL Electronic Solar Switch ® SMA Bluetooth Bluetooth Wireless Technology...

  • Seite 9: Erklärung

    SMA Solar Technology AG 1   Hinweise zu dieser Anleitung Abkürzungen Abkürzung Benennung Erklärung Alternating Current Wechselstrom Direct Current Gleichstrom Europäische Gemeinschaft Light-Emitting Diode Leuchtdiode Maximum Power Point Punkt maximaler Leistung NetID Network Identification Identifikationsnummer für SMA Bluetooth Netzwerk Normalhöhennull Protective Earth...

  • Seite 10: Sicherheit

    Koppelkapazität 1 400 nF nicht übersteigt. Abweichende Verwendungsarten, der Umbau des Sunny Boy und der Einbau von Bauteilen, die nicht von SMA Solar Technology AG empfohlen oder vertrieben werden, sind nicht erlaubt. Personen mit eingeschränkten physischen oder psychischen Fähigkeiten dürfen nur nach Unterweisung und unter Aufsicht Tätigkeiten an dem Sunny Boy durchführen.

  • Seite 11: Qualifikation Der Fachkräfte

    SMA Solar Technology AG 2   Sicherheit Setzen Sie den Sunny Boy ausschließlich nach den Angaben der beigefügten Dokumentationen ein. Ein anderer Einsatz kann zu Sach- oder Personenschäden führen. • Den Wechselrichter nicht auf brennbaren Baustoffen montieren. • Den Wechselrichter nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden.

  • Seite 12: Sicherheitshinweise

    Erdung des PV-Generators Beachten Sie die örtlichen Vorschriften für die Erdung der Module und des PV-Generators. SMA Solar Technology AG empfiehlt, das Generatorgestell und andere elektrisch leitende Flächen durchgängig leitend zu verbinden und zu erden, um einen möglichst hohen Schutz für Anlagen und Personen zu erhalten.

  • Seite 13: Produktbeschreibung

    SMA Solar Technology AG 3   Produktbeschreibung 3 Produktbeschreibung 3.1 Sunny Boy Der Sunny Boy ist ein PV-Wechselrichter, der den Gleichstrom des PV-Generators in netzkonformen Wechselstrom wandelt und den Wechselstrom in das öffentliche Stromnetz einspeist. Position Bezeichnung Typenschild LEDs Display Electronic Solar Switch Unterer Gehäusedeckel...

  • Seite 14: Symbole Auf Dem Wechselrichter

    Dieses Symbol definiert die Funktion der blauen LED. Die blaue LED signalisiert, dass die Kommunikation über Bluetooth aktiv ist. ® QR Code für SMA Informationen zum SMA Bonusprogramm finden Bonusprogramm Sie unter www.SMA-Bonus.com Gefahr Anschlussanforderungen für zweiten Schutzleiter in Kapitel (siehe Kapitel 6.3.1 „Bedingungen für den AC-Anschluss“, Seite 33) beachten.

  • Seite 15: Typenschild

    Feld für zusätzliche Informationen, z. B. länderspezifische Normangaben Seriennummer des Wechselrichters Die Angaben auf dem Typenschild unterstützen Sie bei dem sicheren Gebrauch des Wechselrichters und bei Fragen an die SMA Service Line. Das Typenschild muss dauerhaft am Wechselrichter angebracht sein. Installationsanleitung...
  • Seite 16 3   Produktbeschreibung SMA Solar Technology AG Symbole auf dem Typenschild Symbol Bezeichnung Erklärung Lebensgefahr durch hohe Das Produkt arbeitet mit hohen Spannungen. Spannung Alle Arbeiten am Produkt dürfen ausschließlich durch Fachkräfte erfolgen. Verbrennungsgefahr durch Das Produkt kann während des Betriebs heiß...

  • Seite 17: Display

    SMA Solar Technology AG 3   Produktbeschreibung Symbol Bezeichnung Erklärung RAL-Gütezeichen Solar Das Produkt entspricht denAnforderungen des deutschen Instituts für Gütesicherung und Kennzeichnung. Geprüfte Sicherheit Das Produkt wurde durch den VDE geprüft und entspricht den Anforderungen des deutschen Produktsicherheitsgesetzes. C-Tick Das Produkt entspricht den Anforderungen der zutreffenden australischen EMV-Standards.
  • Seite 18 3   Produktbeschreibung SMA Solar Technology AG Position Bezeichnung Erklärung Phasenzuordnung Zuordnung des Wechselrichters zu einer Phase, wird auch für externe Leistungsbegrenzung genutzt. Ereignisnummer Ereignisnummer einer Störung des öffentlichen öffentliches Stromnetz Stromnetzes Ausgangsspannung/-strom Das Display zeigt abwechselnd Ausgangsspannung und Ausgangsstrom des Wechselrichters an.

  • Seite 19: Bezeichnung

    SMA Solar Technology AG 3   Produktbeschreibung Symbol Bezeichnung Erklärung Bluetooth Bluetooth Kommunikation ist eingeschaltet. Bluetooth Verbindung Bluetooth Verbindung zu anderen Geräten ist aktiv. Multifunktionsrelais Das Multifunktionsrelais ist aktiv. Temperatursymbol Die Leistung des Wechselrichters wird aufgrund zu hoher Temperatur begrenzt. Leistungsbegrenzung Die externe Wirkleistungsbegrenzung über...

  • Seite 20: Electronic Solar Switch

    3   Produktbeschreibung SMA Solar Technology AG 3.5 Electronic Solar Switch Der ESS ist eine DC-Lasttrenneinrichtung. Der ESS verhindert, dass beim Abziehen der DC-Steckverbinder ein Lichtbogen entsteht. Position Bezeichnung Erklärung Stecker ‒ Aufkleber • Den Wechselrichter nicht ohne den unteren Sicherheitshinweis Gehäusedeckel betreiben.

  • Seite 21: Bluetooth

    Die Kommunikationsschnittstelle kann nachgerüstet werden oder bei entsprechender Bestellung werkseitig eingebaut sein. Die Betriebsparameter des Wechselrichters können Sie nur über SMA Kommunikationsprodukte einstellen. Sie können ausschließlich den Länderdatensatz des Wechselrichters vor der Inbetriebnahme oder innerhalb der ersten 10 Einspeisestunden über 2 Drehschalter im Wechselrichter einstellen.

  • Seite 22: Steckplatz Für Multifunktionsschnittstelle

    SMA Solar Technology AG 3.8 Steckplatz für Multifunktionsschnittstelle Der Wechselrichter verfügt über einen Steckplatz für Multifunktionsschnittstellen. Dieser Steckplatz dient zum Einbau eines einfachen Multifunktionsrelais, eines SMA Power Control Module oder eines Lüfter-Nachrüstsatzes. Die Multifunktionsschnittstelle kann nachgerüstet werden oder bei entsprechender Bestellung werkseitig eingebaut sein.

  • Seite 23: Netzsystemdienstleistungen

    Kommunikationsprodukt und nach Eingabe eines persönlichen Zugangscodes, den SMA Grid Guard-Code, geändert werden (Informationen zum Ändern von Parametern siehe Anleitung des Kommunikationsprodukts). Den SMA Grid Guard-Code erhalten Sie von SMA Solar Technology AG (Antrag für den SMA Grid Guard-Code siehe Zertifikat „Antrag für einen persönlichen Zugangscode“ unter www.SMA-Solar.com). Installationsanleitung...

  • Seite 24: Auspacken

    4   Auspacken SMA Solar Technology AG 4 Auspacken 4.1 Lieferumfang Kontrollieren Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Sollte etwas fehlen oder beschädigt sein, setzen Sie sich mit Ihrem Händler in Verbindung. Objekt Anzahl Beschreibung Sunny Boy Wandhalterung positiver DC-Steckverbinder negativer DC-Steckverbinder Dichtstopfen für die DC-Steckverbinder...

  • Seite 25: Montage

    SMA Solar Technology AG 5   Montage 5 Montage 5.1 Sicherheit Lebensgefahr durch Feuer oder Explosionen! • Den Wechselrichter nicht auf brennbaren Baustoffen montieren. • Den Wechselrichter nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe befinden. • Den Wechselrichter nicht in explosionsgefährdeten Bereichen montieren.

  • Seite 26: Montageort Wählen

    5   Montage SMA Solar Technology AG 5.2 Montageort wählen Beachten Sie folgende Bedingungen bei der Wahl des Montageorts: • Montageort und Montageart müssen sich für Gewicht und Abmessungen des Wechselrichters eignen (siehe Kapitel 14 „Technische Daten“, Seite 97). • Montage auf festem Untergrund. • Montageort muss jederzeit frei und sicher, ohne zusätzliche Hilfsmittel wie z. B. Gerüste oder Hebebühnen, zugänglich sein.

  • Seite 27: Mehrere Installierte Wechselrichter In Bereichen Mit Hohen Umgebungstemperaturen

    SMA Solar Technology AG 5   Montage • Die in der Grafik dargestellten empfohlenen Abstände zu Wänden, anderen Wechselrichtern und Gegenständen einhalten, um eine ausreichende Wärmeabfuhr zu gewährleisten und ausreichend Platz zum Abziehen des ESS zu 1 0 0 haben. 1 0 0...

  • Seite 28: Wechselrichter Montieren

    5   Montage SMA Solar Technology AG 5.3 Wechselrichter montieren Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): – 3 Schrauben (Durchmesser: mindestens 6 mm) – 3 Dübel – 3 Unterlegscheiben (Außendurchmesser: mindestens 18 mm) 1. Wandhalterung als Bohrschablone verwenden und Positionen der Bohrlöcher markieren.
  • Seite 29 SMA Solar Technology AG 5   Montage 2. Löcher bohren. 3. Wandhalterung mit geeigneten Schrauben und Unterlegscheiben festschrauben (Durchmesser Schrauben: mindestens 6 mm, Außendurchmesser Unterlegscheiben: mindestens 18 mm). 4. Den Wechselrichter mit Hilfe der seitlichen Griffmulden transportieren. 5. Den Wechselrichter von oben in die Wandhalterung einhängen.
  • Seite 30 5   Montage SMA Solar Technology AG Optionaler Diebstahlschutz Um den Wechselrichter vor Diebstahl zu schützen, können Sie ihn mit einem Vorhängeschloss an der Wandhalterung sichern. Das Schloss muss folgende Anforderungen erfüllen: – Größe: A: 6 mm … 8 mm Durchmesser B: 23 mm …...

  • Seite 31: Elektrischer Anschluss

    SMA Solar Technology AG 6   Elektrischer Anschluss 6 Elektrischer Anschluss 6.1 Sicherheit Beschädigung des Wechselrichters durch elektrostatische Entladung! Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel beschädigt werden. • Erden Sie sich, bevor Sie ein Bauteil berühren. 6.2 Übersicht des Anschlussbereichs Folgende Abbildung zeigt den Anschlussbereich des Wechselrichters bei geöffnetem unteren...

  • Seite 32: Beschreibung

    6   Elektrischer Anschluss SMA Solar Technology AG Position Beschreibung DC-Steckverbinder für den Anschluss der Strings (Eingangsbereich A) Buchse für den Anschluss des ESS DC-Steckverbinder für den Anschluss der Strings (Eingangsbereich B) Steckplatz für den Anschluss der Multifunktionsschnittstelle (optional) Steckplatz für den Anschluss der Kommunikationsschnittstelle (optional) Anschlussklemme für das AC-Kabel...

  • Seite 33: Anschluss An Das Öffentliche Stromnetz (Ac)

    SMA Solar Technology AG 6   Elektrischer Anschluss 6.3 Anschluss an das öffentliche Stromnetz (AC) 6.3.1 Bedingungen für den AC-Anschluss • Anschlussbedingungen Ihres Netzbetreibers beachten. Fehlerstrom-Überwachungseinheit Der Wechselrichter ist mit einer integrierten, allstromsensitiven Fehlerstrom-Überwachungseinheit ausgerüstet. Der Wechselrichter kann dabei automatisch zwischen Fehlerströmen und „normalen”...

  • Seite 34: Anschluss Eines Zweiten Schutzleiters

    Absicherung finden Sie in den Technischen Daten (siehe Kapitel 14). Detaillierte Informationen und Beispiele bezüglich der Auslegung eines Leitungsschutzschalters finden Sie in der Technischen Information „Leitungsschutzschalter” unter www.SMA-Solar.com. Lebensgefahr durch Feuer! Bei einer Parallelschaltung von mehr als einem Wechselrichter an demselben Leitungsschutzschalter ist die Schutzfunktion des Leitungsschutzschalters nicht gewährleistet.
  • Seite 35 SMA Solar Technology AG 6   Elektrischer Anschluss Lebensgefahr durch Feuer! Beim Anschluss eines Erzeugers (Wechselrichter) und eines Verbrauchers an demselben Leitungsschutzschalter ist die Schutzfunktion des Leitungsschutzschalters nicht gewährleistet. Die Ströme aus Wechselrichter und öffentlichem Stromnetz können sich zu Überströmen addieren, die der Leitungsschutzschalter nicht erkennt.

  • Seite 36: Wechselrichter An Das Öffentliche Stromnetz (Ac) Anschließen

    1. Sicherstellen, dass die Netzspannung im erlaubten Spannungsbereich liegt. Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das entsprechende Dokument finden Sie im Downloadbereich unter www.SMA-Solar.com in der Kategorie „Technische Beschreibung” des jeweiligen Wechselrichters. 2. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
  • Seite 37 SMA Solar Technology AG 6   Elektrischer Anschluss 6. Für leichteren Anschluss Schraube am Display so weit lösen, bis sich das Display hochklappen lässt. 7. Display hochklappen, bis es einrastet. 8. Überwurfmutter der AC-Kabelverschraubung abdrehen und Blindstopfen aus der Kabelverschraubung entfernen.
  • Seite 38 6   Elektrischer Anschluss SMA Solar Technology AG Brandgefahr beim Anschluss von 2 Leitern an einer Klemme. Beim Anschluss von 2 Leitern pro Klemme besteht durch einen schlechten elektrischen Kontakt eine Überhitzungs- oder Brandgefahr. • Maximal einen Leiter pro Klemme anschließen.

  • Seite 39: Zusätzliche Erdung Des Gehäuses

    SMA Solar Technology AG 6   Elektrischer Anschluss 6.3.3 Zusätzliche Erdung des Gehäuses Wenn es die Vorschriften im Installationsland erfordern, können Sie die Erdungsklemme am Gehäuse zum Anschluss eines zweiten Schutzleiters oder als Potenzialausgleich nutzen. 1. Schraube (A) und Sperrkantscheibe (B) zur Hälfte lösen.

  • Seite 40: Anschluss Des Pv-Generators (Dc)

    6   Elektrischer Anschluss SMA Solar Technology AG 6.4 Anschluss des PV-Generators (DC) 6.4.1 Bedingungen für den DC-Anschluss Der Wechselrichter hat 2 Eingangsbereiche „A” und „B” mit jeweils eigenem MPP-Tracker. An beide Eingangsbereiche können jeweils 2 Strings angeschlossen werden. Verwendung von Y-Adaptern Y-Adapter dürfen nicht in unmittelbarer Umgebung des Wechselrichters sichtbar oder frei zugänglich sein.

  • Seite 41: Dc-Steckverbinder Konfektionieren

    SMA Solar Technology AG 6   Elektrischer Anschluss Keine Mischverschaltung von Eingangsbereichen Ist zum Beispiel der Pluspol eines Strings am Eingangsbereich A und der Minuspol des Strings am Eingangsbereich B angeschlossen, liegt eine Mischverschaltung vor. Schließen Sie die Strings nur an einem Eingangsbereich an und mischen Sie die Eingangsbereiche A und B nicht! Der Wechselrichter erfüllt sonst die Anforderungen der EMV-Richtlinie (Richtline zur...

  • Seite 42: Vorgehensweise

    6   Elektrischer Anschluss SMA Solar Technology AG Vorgehensweise 1. Abisoliertes Kabel bis zum Anschlag in den DC-Steckverbinder einführen. 2. Den Klemmbügel nach unten drücken, bis er hörbar einrastet. 3. Korrekten Sitz des Kabels prüfen: Ergebnis Maßnahme ☑ Wenn die Litze in der Kammer des •...
  • Seite 43 SMA Solar Technology AG 6   Elektrischer Anschluss 4. Überwurfmutter zum Gewinde schieben und festdrehen (Drehmoment: 2 Nm). Installationsanleitung SB30-50TL-21-IA-de-20...

  • Seite 44: Dc-Steckverbinder Öffnen

    6   Elektrischer Anschluss SMA Solar Technology AG 6.4.3 DC-Steckverbinder öffnen 1. Überwurfmutter aufdrehen. 2. Den DC-Steckverbinder entriegeln: Einen Schraubendreher mit einer Klingenbreite von 3,5 mm in die seitliche Verrastung einhaken und die Verrastung aufhebeln. 3. Den DC-Steckverbinder vorsichtig auseinander ziehen. 4. Den Klemmbügel lösen. Dabei einen Schraubendreher mit einer Klingenbreite von 3,5 mm in den Klemmbügel einhaken und...

  • Seite 45: Pv-Generator (Dc) Anschließen

    SMA Solar Technology AG 6   Elektrischer Anschluss 6.4.4 PV-Generator (DC) anschließen Lebensgefahr durch hohe Spannungen im Wechselrichter! • Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter ausgeschaltet und gegen Wiedereinschalten gesichert ist. Zerstörung des Messgeräts durch zu hohe Spannungen! • Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V einsetzen.
  • Seite 46 6   Elektrischer Anschluss SMA Solar Technology AG 3. Die DC-Steckverbinder auf richtige Polarität prüfen und anschließen. ☑ Die DC-Steckverbinder rasten hörbar ein. Zum Entriegeln der DC-Steckverbinder (siehe Kapitel 9.2 „Wechselrichter spannungsfrei schalten“, Seite 64). 4. Wenn nicht alle DC-Eingänge am Wechselrichter benötigt werden, das Gehäuse mit...
  • Seite 47 SMA Solar Technology AG 6   Elektrischer Anschluss – Die DC-Steckverbinder mit Dichtstopfen in die zugehörigen DC-Eingänge am Wechselrichter stecken. ☑ Die DC-Steckverbinder rasten hörbar ein. 5. Sicherstellen, dass alle DC-Steckverbinder fest sitzen. 6. Den unteren Gehäusedeckel mit den 6 Schrauben wieder verschließen.

  • Seite 48: Ströme In Dc-Verkabelung

    6   Elektrischer Anschluss SMA Solar Technology AG 8. ESS fest aufstecken. Dabei muss der ESS parallel zum Gehäuse verlaufen und am Gehäuse anliegen. Beschädigung des ESS! • Den Griff fest auf die Buchse des ESS aufstecken. • Der Griff muss bündig mit dem Gehäuse abschließen.

  • Seite 49: Einstellung Der Ländernorm Und Display-Sprache

    SMA Solar Technology AG 6   Elektrischer Anschluss 6.5 Einstellung der Ländernorm und Display-Sprache Der Wechselrichter kann für verschiedene Länder konfiguriert werden. Vor der Inbetriebnahme erfolgt dies über 2 Drehschalter am Display, nach der Inbetriebnahme durch Konfiguration des Parameters „CntrySet” bzw. „Setze Ländernorm” über ein Kommunikationsprodukt (z. B. Sunny WebBox oder Sunny Explorer).

  • Seite 50: Sma Grid Guard-Geschützte Länderdatensätze

    „CntrySet” bzw. „Setze Ländernorm”) sowie manuell zu sperren oder zu entsperren. Zum Sperren müssen Sie in das Feld des SMA Grid Guard-Codes statt des Passwortes die Ziffernfolge „54321” eingeben. Das Entsperren ist nur durch Eingabe eines persönlichen, 10-stelligen SMA Grid Guard- Code möglich und maximal 10 Einspeisestunden gültig.

  • Seite 51: Ländernorm Prüfen

    • Kontrollieren Sie die richtige Ländernorm, indem Sie 2-mal nacheinander an das Display klopfen und die Display-Meldungen der Startphase erneut anzeigen lassen. oder • Kontrollieren Sie die richtige Ländernorm anhand des Messkanals „SMA grid guard” mit Hilfe eines SMA Kommunikationsprodukts. Display-Sprache Nachdem Sie die Ländernorm eingestellt haben, können Sie über den Drehschalter B immer...
  • Seite 52 6   Elektrischer Anschluss SMA Solar Technology AG Länderdatensatz Display-Sprache Grid Guard Land Schutz wird beibehalten Tschechisch je nach je nach Parametersatz Parametersatz wird beibehalten Koreanisch je nach je nach Parametersatz Parametersatz wird beibehalten Portugiesisch je nach je nach Parametersatz Parametersatz wird beibehalten Niederländisch...
  • Seite 53 SMA Solar Technology AG 6   Elektrischer Anschluss Länderdatensatz Display-Sprache Grid Guard Land Schutz EN50438 Englisch verschiedene EU-Länder EN50438 Französisch verschiedene EU-Länder EN50438 Italienisch verschiedene EU-Länder EN50438 Spanisch verschiedene EU-Länder EN50438 Griechisch verschiedene EU-Länder EN50438 Tschechisch verschiedene EU-Länder EN50438 Portugiesisch verschiedene EU-Länder...

  • Seite 54: Display-Sprache

    6   Elektrischer Anschluss SMA Solar Technology AG Länderdatensatz Display-Sprache Grid Guard Land Schutz Customer Tschechisch nein Flexibel Off-Grid 60 Hz Englisch nein Flexibel Off-Grid 60 Hz Deutsch nein Flexibel Off-Grid 60 Hz Französisch nein Flexibel Off-Grid 60 Hz Spanisch nein...

  • Seite 55: Ländernorm Und Sprache Über Drehschalter Einstellen

    SMA Solar Technology AG 6   Elektrischer Anschluss 6.5.2 Ländernorm und Sprache über Drehschalter einstellen 1. Den Wechselrichter spannungsfrei schalten und öffnen (siehe Kapitel 9.2 „Wechselrichter spannungsfrei schalten“, Seite 64). Lebensgefahr durch hohe Spannungen bei Ausfall des öffentlichen Stromnetzes. Wenn Sie den Wechselrichter auf Inselnetzbetrieb „Off-Grid 50 Hz“/„Off-Grid 60 Hz“ einstellen, dürfen Sie den Wechselrichter nicht am öffentlichen Stromnetz, sondern nur im Inselnetz betreiben,...

  • Seite 56: Kommunikation

    6   Elektrischer Anschluss SMA Solar Technology AG 6.6 Kommunikation 6.6.1 Schnittstelle für drahtgebundene Kommunikation Wenn Sie einen Wechselrichter mit einer Schnittstelle für drahtgebundene Kommunikation bestellt haben, ist die Schnittstelle bei Auslieferung eingebaut. Sie können eine Schnittstelle für drahtgebundene Kommunikation auch nachträglich bestellen (siehe Kapitel 15 „Zubehör“, Seite 121).

  • Seite 57: Bluetooth Netid Einstellen

    SMA Solar Technology AG 6   Elektrischer Anschluss 6.6.2 Bluetooth NetID einstellen Die Kommunikation über Bluetooth mit einem Kommunikationsprodukt ist standardmäßig aktiviert. Die Vernetzung über Bluetooth mit anderen Wechselrichtern ist standardmäßig deaktiviert. Es bestehen folgende Einstellungsmöglichkeiten über einen Drehschalter (Schalter C): Schalterstellung Einstellung (NetID) Bluetooth Kommunikation ist deaktiviert.

  • Seite 58: Inbetriebnahme

    7   Inbetriebnahme SMA Solar Technology AG 7 Inbetriebnahme 7.1 Wechselrichter in Betrieb nehmen 1. Vor der Inbetriebnahme sicherstellen, dass folgende Voraussetzungen erfüllt sind: – Korrekte Montage (siehe Kapitel 5) – Korrekte Länderkonfiguration (siehe Kapitel 6.5.1) – Korrekt angeschlossenes AC-Kabel (Öffentliches Stromnetz) – Korrekt angeschlossener Schutzleiter (siehe Kapitel 6.3.3) –...

  • Seite 59: Display-Meldungen Während Der Startphase

    SMA Solar Technology AG 7   Inbetriebnahme 7.2 Display-Meldungen während der Startphase Abgebildete Display-Meldungen Die in diesem Kapitel abgebildeten Display-Meldungen sind beispielhaft und können je nach Ländereinstellung von den Display-Meldungen Ihres Wechselrichters variieren. • Zuerst erscheint in der Textzeile die FW PACK XXXX HP XXXX Firmware-Version der internen Prozessoren.

  • Seite 60: Nur Für Italien: Selbsttest

    7   Inbetriebnahme SMA Solar Technology AG 7.3 Nur für Italien: Selbsttest Der Selbsttest gilt nur für Wechselrichter, die auf den Länderdatensatz CEI0-21Int / CEI 0-21 Intern eingestellt sind und die in Italien in Betrieb genommen werden. Die italienische Norm fordert für alle Wechselrichter, die in das öffentliche Stromnetz einspeisen, eine Selbsttestfunktion entsprechend der CEI 0-21.

  • Seite 61: Abbruch Des Selbsttests

    SMA Solar Technology AG 7   Inbetriebnahme Beispiel: Display-Meldungen für Überspannungstest • Name des Tests: Autotest (59.S1) 240.00V • Abschaltschwelle: Valore di soglia con 230.00V • Normativer Wert: Va. taratura 253.00V • Abschaltzeit: Tempo die intervento 0.2 s • Aktuelle Netzspannung: Tensione di rete Val.eff.: 229.80V 7.3.2 Abbruch des Selbsttests...

  • Seite 62: Konfiguration

    Anlage vor unberechtigtem Zugriff. 2. Anlagenzeit ändern (siehe Hilfe des Sunny Explorer). 8.2 SMA OptiTrac Global Peak aktivieren und einstellen Bei teilverschatteten PV-Modulen sollten Sie SMA OptiTrac Global Peak aktiveren und das Zeitintervall einstellen, in dem der Wechselrichter den MPP der PV-Anlage optimiert. Voraussetzungen: •...

  • Seite 63: Öffnen Und Schließen

    SMA Solar Technology AG 9   Öffnen und Schließen 9 Öffnen und Schließen 9.1 Sicherheit Lebensgefahr durch hohe Spannungen im Wechselrichter! Vor Öffnen des Wechselrichters Folgendes beachten: • Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. Wenn angeschlossen, Versorgungsspannung des Multifunktionsrelais ausschalten und gegen Wiedereinschalten sichern.

  • Seite 64: Wechselrichter Spannungsfrei Schalten

    9   Öffnen und Schließen SMA Solar Technology AG 9.2 Wechselrichter spannungsfrei schalten 1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. 2. Wenn angeschlossen, Versorgungsspannung des Multifunktionsrelais ausschalten und gegen Wiedereinschalten sichern. 3. ESS abziehen. 4. Alle 6 unverlierbaren Schrauben lösen und den unteren Gehäusedeckel abnehmen.
  • Seite 65 SMA Solar Technology AG 9   Öffnen und Schließen 6. Alle DC-Steckverbinder entriegeln und abziehen. Dazu einen Schlitz-Schraubendreher (Klingenbreite: 3,5 mm) in einen der seitlichen Schlitze stecken und die DC-Steckverbinder gerade abziehen. Dabei NICHT AM KABEL ziehen. 7. Warten, bis LEDs, Display und gegebenenfalls der Störmelder erloschen sind.
  • Seite 66 9   Öffnen und Schließen SMA Solar Technology AG 10. Schraube am Display lösen und Display hochklappen, bis es einrastet. 11. Spannungsfreiheit des Multifunktionsrelais gegen PE an allen Klemmen feststellen. Die Prüfspitze darf N L PE maximal einen Durchmesser von 2 mm haben.

  • Seite 67: Wechselrichter Schließen

    SMA Solar Technology AG 9   Öffnen und Schließen 9.3 Wechselrichter schließen 1. Die DC-Steckverbinder auf richtige Polarität prüfen und am Wechselrichter anschließen. ☑ Die DC-Steckverbinder rasten hörbar ein. Zum Entriegeln der DC-Steckverbinder (siehe Kapitel 9.2 „Wechselrichter spannungsfrei schalten“, Seite 64). 2. Alle nicht benötigten DC-Eingänge verschließen (siehe Kapitel 6.4.4 „PV-Generator (DC) anschließen“, Seite 45).
  • Seite 68 9   Öffnen und Schließen SMA Solar Technology AG 5. ESS auf Abnutzung prüfen (siehe Kapitel 10.3 „Electronic Solar Switch auf Abnutzung prüfen“, Seite 70). Beschädigung des ESS durch fehlerhaftes Aufstecken. • ESS fest aufstecken. Dabei muss der Griff des Electronic Solar Switch bündig mit dem Gehäuse abschließen.

  • Seite 69: Wartung Und Reinigung

    SMA Solar Technology AG 10   Wartung und Reinigung 10 Wartung und Reinigung 10.1 Wechselrichter reinigen Beschädigung des Displays durch Verwendung von Reinigungsmitteln • Wenn der Wechselrichter verschmutzt ist, den Gehäusedeckel, das Display und die LEDs ausschließlich mit klarem Wasser und einem Tuch reinigen.

  • Seite 70: Electronic Solar Switch Auf Abnutzung Prüfen

    Steckers sind bräunlich verfärbt oder 1. Griff des ESS austauschen, bevor Sie ihn wieder durchgebrannt. aufstecken. Bestellen Sie den neuen ESS-Griff über die SMA Service Line (siehe Kapitel 16 „Kontakt“, Seite 122). 2. Nach Austausch des ESS den Wechselrichter wieder in Betrieb nehmen (siehe Kapitel 7 „Inbetriebnahme“, Seite 58).

  • Seite 71: Steckplatz Für Sd-Karte

    11   Steckplatz für SD-Karte 11 Steckplatz für SD-Karte Die SD-Karte dient zum Einlesen von Dateien, wenn in Absprache mit der SMA Service Line ein Firmware-Update erforderlich ist. SMA Solar Technology AG sendet Ihnen eine Datei mit dem Firmware-Update per E-Mail oder auf einer SD-Karte zu oder stellt die Datei im Downloadbereich unter www.SMA-Solar.com zur...

  • Seite 72: Fehlersuche

    12   Fehlersuche SMA Solar Technology AG 12 Fehlersuche 12.1 LED-Signale kVAr kVArh MVArh Position Bezeichnung Status Erklärung Grüne LED leuchtet Betrieb blinkt Netzzuschaltbedingungen sind noch nicht erfüllt. Rote LED leuchtet Fehler Bluetooth Kommunikation ist aktiviert. Blaue LED leuchtet blinkt Der Wechselrichter wurde durch Setzen des Parameters „Gerät finden“...

  • Seite 73: Ereignismeldungen

    Klopfen an das Display den Selbsttest gemäß CEI 0-21 (siehe Kapitel 7.3 „Nur für Italien: Selbsttest“, Seite 60). Inst.code gültig Der eingegebene SMA Grid Guard-Code ist gültig. Der eingestellte Länderdatensatz ist jetzt entsperrt und kann verändert werden. Wenn es sich um einen Grid Guard-geschützten Länderdatensatz handelt, ist die Entsperrung...
  • Seite 74 12   Fehlersuche SMA Solar Technology AG Meldung Beschreibung Update Sprachtabelle Der Wechselrichter aktualisiert die Sprachtabelle. Updatefile OK Die gefundene Update-Datei ist gültig. SB30-50TL-21-IA-de-20 Installationsanleitung...

  • Seite 75: Fehlermeldungen

    (wenn angeschlossen). Zusätzlich leuchtet, je nach Art der Störung, der Schraubenschlüssel oder der Telefonhörer auf dem Display auf. • Schraubenschlüssel: Störung, die vor Ort behoben werden kann. • Telefonhörer: Gerätestörung. SMA Service Line kontaktieren. Ereignis- Meldung Ursache und Abhilfe 101 ...
  • Seite 76 Sie den Netzbetreiber, ob die Spannungen am Einspeisepunkt angepasst werden können oder ob er Änderungen der überwachten Betriebsgrenzen zustimmt. Befindet sich die Netzspannung im tolerierbaren Bereich und wird dieser Fehler weiterhin ausgegeben, kontaktieren Sie die SMA Service Line. SB30-50TL-21-IA-de-20 Installationsanleitung...

  • Seite 77: Netzstörung

    Änderung des Grenzwertes für die Überwachung der Spannungsqualität zustimmt. Befindet sich die Netzspannung dauerhaft im tolerierten Bereich und wird dieser Fehler weiterhin angezeigt, kontaktieren Sie die SMA Service Line. 401 ... Netzstörung Der Wechselrichter hat den Netzparallel-Betrieb verlassen und aus Sicherheitsgründen die Einspeisung unterbrochen.
  • Seite 78 12   Fehlersuche SMA Solar Technology AG Ereignis- Meldung Ursache und Abhilfe Netzstörung Die Netzfrequenz liegt außerhalb des zulässigen Bereichs. Der Wechselrichter trennt sich aus Sicherheitsgründen vom öffentlichen Stromnetz. Abhilfe: • Nach Möglichkeit Netzfrequenz und Häufigkeit größerer Schwankungen prüfen. Liegen vermehrt Schwankungen vor und tritt in diesem Zusammenhang dieser Fehler auf, dann fragen Sie den Netzbetreiber, ob er Änderungen der Betriebsparameter...
  • Seite 79 SMA Solar Technology AG 12   Fehlersuche Ereignis- Meldung Ursache und Abhilfe PE - Anschluss fehlt Der PE-Anschluss fehlt. Am ungeerdeten Gehäuse kann die halbe Netzspannung anliegen. Der Wechselrichter schaltet sich Anschluss prüfen nicht auf das öffentliche Stromnetz auf. Abhilfe: • AC-Installation prüfen.
  • Seite 80 Eingangsspannung des Wechselrichters prüfen, bevor Sie den Wechselrichter wieder an den PV-Generator anschließen. • Wenn die Spannung innerhalb des zulässigen Eingangsspannungsbereichs liegt, ist möglicherweise der Wechselrichter defekt. Kontaktieren Sie die SMA Service Line. 3501 Iso.-Widerstand Der Wechselrichter hat einen Erdschluss im PV-Generator festgestellt und schaltet sich aus Sicherheitsgründen nicht auf...
  • Seite 81 SMA Solar Technology AG 12   Fehlersuche Ereignis- Meldung Ursache und Abhilfe 3601 Hoher Ableitstrom Der Ableitstrom des Wechselrichters und des PV-Generators ist zu hoch. Generator prüfen Die Ursache hierfür kann ein plötzlicher Erdungsfehler, ein Fehlerstrom oder eine Fehlfunktion sein. Der Wechselrichter unterbricht den Einspeisebetrieb sofort nach Überschreiten eines Grenzwertes und schaltet sich dann...
  • Seite 82 Ursache und Abhilfe 6001 ... Selbstdiagnose Interner Gerätefehler. Der Wechselrichter unterbricht den 6438 Einspeisebetrieb. Gerätestörung Abhilfe: • SMA Service Line kontaktieren (siehe Kapitel 16 „Kontakt“, Seite 122). 6501 ... Selbstdiagnose Wechselrichter unterbricht den Einspeisebetrieb wegen zu 6502 hoher Temperatur im Innenraum. Übertemperatur Abhilfe: •...
  • Seite 83 Display wird bei Temperaturen unter ‒25 °C nicht abgeschaltet und infolgedessen möglicherweise zerstört. Der Wechselrichter speist weiter ein. Abhilfe: • SMA Service Line kontaktieren (siehe Kapitel 16 „Kontakt“, Seite 122). 7101 SDKarte defekt Die SD-Karte ist falsch formatiert oder defekt. Das Update ist fehlgeschlagen.

  • Seite 84: Ereignis-Meldung

    7201 ... Datenspeicherung Interner Gerätefehler, der Wechselrichter speist weiter ein. 7202 nicht möglich Abhilfe: • Wenn der Fehler häufig auftritt, SMA Service Line kontaktieren (siehe Kapitel 16 „Kontakt“, Seite 122). 7303 Update Interner Gerätefehler. Der Wechselrichter speist weiter ein. In Hauptrechner sehr seltenen Fällen ist die Firmware beschädigt und der nicht erfolgreich Wechselrichter unterbricht die Einspeisung.
  • Seite 85 Inst.code ungültig Der eingegebene SMA Grid Guard-Code (persönliches Installateurpasswort) ist nicht gültig. Abhilfe: • Gültigen SMA Grid Guard-Code eingeben. 9003 Netzparameter Der aktuelle Länderdatensatz ist verriegelt. verriegelt Abhilfe: • Gültigen SMA Grid Guard-Code eingeben für Änderung des Länderdatensatzes. Installationsanleitung SB30-50TL-21-IA-de-20...
  • Seite 86 • Die DC-Spannung am DC-Eingang ist nicht ausreichend für den Betrieb des Hauptrechners. Abhilfe: • Einstellung der Drehschalter prüfen (siehe Kapitel 6.5.1 „Ländernorm prüfen“, Seite 51). • SMA Grid Guard-Code eingeben. • Sicherstellen, dass ausreichend DC-Spannung zur Verfügung steht (grüne LED leuchtet oder blinkt). SB30-50TL-21-IA-de-20 Installationsanleitung...

  • Seite 87: Dc-Strom Nach Ac-Seitigem Freischalten

    SMA Solar Technology AG 12   Fehlersuche 12.4 DC-Strom nach AC-seitigem Freischalten Trotz spannungsfrei geschalteter AC-Seite ist in den DC-Kabeln mit der Strommesszange ein Strom messbar. Dies ist kein Fehler, sondern ein betriebsbedingtes Verhalten des Wechselrichters. • Den Wechselrichter immer AC- und DC-seitig spannungsfrei schalten (siehe Kapitel 9.2 „Wechselrichter spannungsfrei schalten“, Seite 64).
  • Seite 88 12   Fehlersuche SMA Solar Technology AG Ergebnis Maßnahme ☑ Sie haben einen Erdschluss • Der Installateur des PV-Generators muss den festgestellt. Erdschluss im betreffenden String beseitigen, bevor Sie den String wieder an den Wechselrichter anschließen dürfen. Die Lage des Erdschlusses können Sie anhand der unten abgebildeten Grafik ermitteln.

  • Seite 89: Funktion Der Varistoren Prüfen

    SMA Solar Technology AG 12   Fehlersuche 12.6 Funktion der Varistoren prüfen Wenn der Wechselrichter die Ereignisnummer „7401“ anzeigt, ist wahrscheinlich einer der Varistoren defekt. Varistoren sind Verschleißteile, deren Funktion durch Alterung oder durch wiederholte Beanspruchung durch Überspannungen herabgesetzt wird. Daher ist es möglich, dass einer der thermisch überwachten Varistoren seine Schutzfunktion verloren hat.
  • Seite 90 Sollten Sie zusammen mit den Ersatz-Varistoren kein Einsetzwerkzeug für die Bedienung der Klemmen erhalten haben, setzen Sie sich mit SMA Solar Technology AG in Verbindung. 5. Bei allen Varistoren mit Hilfe eines Multimeters feststellen, ob zwischen den Anschlüssen 2 und 3 jeweils eine leitende Verbindung besteht.
  • Seite 91 Maßnahme ☑ Es besteht eine leitende Der Varistor ist funktionsfähig. Es liegt ein anderer Fehler Verbindung. im Wechselrichter vor. • SMA Service Line kontaktieren (siehe Kapitel 16 „Kontakt“, Seite 122). ☑ Es besteht keine leitende Der zugehörige Varistor ist defekt und muss Verbindung.
  • Seite 92 12   Fehlersuche SMA Solar Technology AG 8. Den Wechselrichter schließen und erden: – Je 1 Sperrkantscheibe auf 1 Schraube stecken. Dabei muss die geriffelte Seite der Sperrkantscheibe zum Schraubenkopf zeigen. – Den oberen Gehäusedeckel auf das Gehäuse aufsetzen und die mittlere untere Schraube halb festziehen.

  • Seite 93: Außerbetriebnahme

    Im Fehlerfall kann es vorkommen, dass Ihr Wechselrichter ausgetauscht werden muss. In diesem Fall erhalten Sie ein Austauschgerät, auf dem ein oberer und ein unterer Transportdeckel montiert sind. Bevor Sie Ihren Wechselrichter an SMA Solar Technology AG zurück senden, müssen Sie den oberen und unteren Gehäusedeckel Ihres Wechselrichters mit den entsprechenden Transportdeckeln austauschen: 1.
  • Seite 94 13   Außerbetriebnahme SMA Solar Technology AG 3. Den oberen Gehäusedeckel nach vorne abnehmen. 4. Die beiden Transportdeckel des Austauschgeräts auf gleiche Weise abnehmen. 5. Das Austauschgerät schließen und erden: – Je 1 Sperrkantscheibe auf 1 Schraube stecken. Dabei muss die geriffelte Seite der Sperrkantscheibe zum Schraubenkopf zeigen.
  • Seite 95 7. Das Austauschgerät anschließen (siehe Kapitel 6 „Elektrischer Anschluss“, Seite 31). 8. Das Austauschgerät in Betrieb nehmen (siehe Kapitel 7 „Inbetriebnahme“, Seite 58). 9. Die beiden Transportdeckel des Austauschgeräts auf dem defekten Wechselrichter montieren. ☑ Sie können den defekten Wechselrichter jetzt an SMA Solar Technology AG zurück senden. Installationsanleitung SB30-50TL-21-IA-de-20...

  • Seite 96: Wechselrichter Verpacken

    Entsorgen Sie den Wechselrichter nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott oder senden Sie ihn auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG” an SMA Solar Technology AG zurück (Kontakt siehe Seite 122).

  • Seite 97: Technische Daten

    SMA Solar Technology AG 14   Technische Daten 14 Technische Daten 14.1 Sunny Boy 3000TL DC-Eingang Maximale DC-Leistung bei cos φ = 1 3 200 W Maximale Eingangsspannung* 750 V MPP-Spannungsbereich 175 V … 500 V Bemessungseingangsspannung 400 V Minimale Eingangsspannung 125 V Start-Eingangsspannung 150 V Maximaler Eingangsstrom 2 x 15 A...
  • Seite 98 14   Technische Daten SMA Solar Technology AG AC-Ausgang Bemessungsleistung bei 230 V, 50 Hz 3 000 W Maximale AC-Scheinleistung 3 000 VA Bemessungsnetzspannung 230 V AC-Nennspannung 220 V / 230 V / 240 V AC-Spannungsbereich* 180 V … 280 V AC-Nennstrom bei 220 V 13,6 A AC-Nennstrom bei 230 V 13,0 A AC-Nennstrom bei 240 V...

  • Seite 99: Schutzeinrichtungen

    SMA Solar Technology AG 14   Technische Daten Schutzeinrichtungen DC-Verpolungsschutz Kurzschlussdiode Eingangsseitige Freischaltstelle Electronic Solar Switch DC-Überspannungsschutz thermisch überwachte Varistoren AC-Kurzschlussfestigkeit Stromregelung Netzüberwachung SMA Grid Guard 3 Maximal zulässige Absicherung 25 A Erdschlussüberwachung Isolationsüberwachung: R  > 625 k Ω Allstromsensitive vorhanden Fehlerstrom-Überwachungseinheit Allgemeine Daten Breite x Höhe x Tiefe, mit Electronic Solar Switch 490 mm x 519 mm x 185 mm...
  • Seite 100 EN 50438: Gilt nicht für alle nationalen Normabweichungen der EN 50438. RD 1699 und RD 661/2007: Für Einschränkungen in bestimmten Regionen wenden Sie sich an die SMA Service Line. NRS 97-1-2: Diese Norm verlangt einen gesonderten am AC-Verteiler angebrachten Aufkleber, der auf eine AC-seitige Trennung des Wechselrichters bei Netzausfall hinweist (nähere Angaben siehe NRS 97-1-2, Abs.

  • Seite 101: Ausstattung

    SMA Solar Technology AG 14   Technische Daten Ausstattung DC-Anschluss DC-Steckverbinder SUNCLIX AC-Anschluss Federzugklemme Display LC-Grafikdisplay Bluetooth standardmäßig RS485, galvanisch getrennt optional Webconnect Datenmodul optional Multifunktionsrelais optional Lüfter-Nachrüstsatz optional Power Control Module optional Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge...
  • Seite 102 14   Technische Daten SMA Solar Technology AG Netzformen TN-C geeignet TN-S geeignet TN-C-S geeignet TT, wenn U < 15 V geeignet N_PE Datenspeicherkapazität Energieerträge im Tagesverlauf 63 Tage Tageserträge 30 Jahre Ereignismeldungen für Benutzer 250 Ereignisse Ereignismeldungen für Installateure 250 Ereignisse Wirkungsgrad Maximaler Wirkungsgrad, η...

  • Seite 103: Sunny Boy 3600Tl

    SMA Solar Technology AG 14   Technische Daten 14.2 Sunny Boy 3600TL DC-Eingang Maximale DC-Leistung bei cos φ = 1 3 880 W Maximale Eingangsspannung* 750 V MPP-Spannungsbereich 175 V … 500 V Bemessungseingangsspannung 400 V Minimale Eingangsspannung 125 V Start-Eingangsspannung 150 V Maximaler Eingangsstrom 2 x 15 A Maximaler Eingangsstrom pro String 15 A...
  • Seite 104 14   Technische Daten SMA Solar Technology AG AC-Ausgang Bemessungsleistung bei 230 V, 50 Hz 3 680 W Maximale AC-Scheinleistung 3 680 VA Bemessungsnetzspannung 230 V AC-Nennspannung 220 V / 230 V / 240 V AC-Spannungsbereich* 180 V … 280 V AC-Nennstrom bei 220 V 16 A AC-Nennstrom bei 230 V 16 A AC-Nennstrom bei 240 V...
  • Seite 105 SMA Solar Technology AG 14   Technische Daten Schutzeinrichtungen DC-Verpolungsschutz Kurzschlussdiode Eingangsseitige Freischaltstelle Electronic Solar Switch DC-Überspannungsschutz thermisch überwachte Varistoren AC-Kurzschlussfestigkeit Stromregelung Netzüberwachung SMA Grid Guard 3 Maximal zulässige Absicherung 32 A Erdschlussüberwachung Isolationsüberwachung: R  > 500 k Ω Allstromsensitive vorhanden Fehlerstrom-Überwachungseinheit Allgemeine Daten Breite x Höhe x Tiefe, mit Electronic Solar Switch 490 mm x 519 mm x 185 mm...
  • Seite 106 EN 50438: Gilt nicht für alle nationalen Normabweichungen der EN 50438 RD 1699 und RD 661/2007: Für Einschränkungen in bestimmten Regionen wenden Sie sich an die SMA Service Line. NRS 97-1-2: Diese Norm verlangt einen gesonderten am AC-Verteiler angebrachten Aufkleber, der auf eine AC-seitige Trennung des Wechselrichters bei Netzausfall hinweist (nähere Angaben siehe NRS 97-1-2, Abs.
  • Seite 107 SMA Solar Technology AG 14   Technische Daten Ausstattung DC-Anschluss DC-Steckverbinder SUNCLIX AC-Anschluss Federzugklemme Display LC-Grafikdisplay Bluetooth standardmäßig RS485, galvanisch getrennt optional Webconnect Datenmodul optional Multifunktionsrelais optional Lüfter-Nachrüstsatz optional Power Control Module optional Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge...
  • Seite 108 14   Technische Daten SMA Solar Technology AG Netzformen TN-C geeignet TN-S geeignet TN-C-S geeignet TT, wenn U < 15 V geeignet N_PE Datenspeicherkapazität Energieerträge im Tagesverlauf 63 Tage Tageserträge 30 Jahre Ereignismeldungen für Benutzer 250 Ereignisse Ereignismeldungen für Installateure 250 Ereignisse Wirkungsgrad Maximaler Wirkungsgrad, η...

  • Seite 109: Sunny Boy 4000Tl

    SMA Solar Technology AG 14   Technische Daten 14.3 Sunny Boy 4000TL DC-Eingang Maximale DC-Leistung bei cos φ = 1 4 200 W Maximale Eingangsspannung* 750 V MPP-Spannungsbereich 175 V … 500 V Bemessungseingangsspannung 400 V Minimale Eingangsspannung 125 V Start-Eingangsspannung 150 V Maximaler Eingangsstrom 2 x 15 A Maximaler Eingangsstrom pro String 15 A...
  • Seite 110 14   Technische Daten SMA Solar Technology AG AC-Ausgang Bemessungsleistung bei 230 V, 50 Hz 4 000 W Maximale AC-Scheinleistung 4 000 VA Bemessungsnetzspannung 230 V AC-Nennspannung 220 V / 230 V / 240 V AC-Spannungsbereich* 180 V … 280 V AC-Nennstrom bei 220 V 18,2 A AC-Nennstrom bei 230 V 17,4 A AC-Nennstrom bei 240 V...
  • Seite 111 SMA Solar Technology AG 14   Technische Daten Schutzeinrichtungen DC-Verpolungsschutz Kurzschlussdiode Eingangsseitige Freischaltstelle Electronic Solar Switch DC-Überspannungsschutz thermisch überwachte Varistoren AC-Kurzschlussfestigkeit Stromregelung Netzüberwachung SMA Grid Guard 3 Maximal zulässige Absicherung 32 A Erdschlussüberwachung Isolationsüberwachung: R  > 500 k Ω Allstromsensitive vorhanden Fehlerstrom-Überwachungseinheit Allgemeine Daten Breite x Höhe x Tiefe, mit Electronic Solar Switch 490 mm x 519 mm x 185 mm...
  • Seite 112 EN 50438: Gilt nicht für alle nationalen Normabweichungen der EN 50438 RD 1699 und RD 661/2007: Für Einschränkungen in bestimmten Regionen wenden Sie sich an die SMA Service Line. NRS 97-1-2: Diese Norm verlangt einen gesonderten am AC-Verteiler angebrachten Aufkleber, der auf eine AC-seitige Trennung des Wechselrichters bei Netzausfall hinweist (nähere Angaben siehe NRS 97-1-2, Abs.
  • Seite 113 SMA Solar Technology AG 14   Technische Daten Ausstattung DC-Anschluss DC-Steckverbinder SUNCLIX AC-Anschluss Federzugklemme Display LC-Grafikdisplay Bluetooth standardmäßig RS485, galvanisch getrennt optional Webconnect Datenmodul optional Multifunktionsrelais optional Lüfter-Nachrüstsatz optional Power Control Module optional Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge...
  • Seite 114 14   Technische Daten SMA Solar Technology AG Netzformen TN-C geeignet TN-S geeignet TN-C-S geeignet TT, wenn U < 15 V geeignet N_PE Datenspeicherkapazität Energieerträge im Tagesverlauf 63 Tage Tageserträge 30 Jahre Ereignismeldungen für Benutzer 250 Ereignisse Ereignismeldungen für Installateure 250 Ereignisse Wirkungsgrad Maximaler Wirkungsgrad, η...

  • Seite 115: Sunny Boy 5000Tl

    SMA Solar Technology AG 14   Technische Daten 14.4 Sunny Boy 5000TL DC-Eingang Maximale DC-Leistung bei cos φ = 1 5 200 W Maximale Eingangsspannung* 750 V MPP-Spannungsbereich 175 V … 500 V Bemessungseingangsspannung 400 V Minimale Eingangsspannung 125 V Start-Eingangsspannung 150 V Maximaler Eingangsstrom 2 x 15 A...
  • Seite 116 14   Technische Daten SMA Solar Technology AG AC-Ausgang Bemessungsleistung bei 230 V, 50 Hz 4 600 W Maximale AC-Scheinleistung* 5 000 VA Bemessungsnetzspannung 230 V AC-Nennspannung 220 V / 230 V / 240 V AC-Spannungsbereich** 180 V … 280 V AC-Nennstrom bei 220 V 20,9 A AC-Nennstrom bei 230 V 20,0 A AC-Nennstrom bei 240 V...
  • Seite 117 SMA Solar Technology AG 14   Technische Daten Schutzeinrichtungen DC-Verpolungsschutz Kurzschlussdiode Eingangsseitige Freischaltstelle Electronic Solar Switch DC-Überspannungsschutz thermisch überwachte Varistoren AC-Kurzschlussfestigkeit Stromregelung Netzüberwachung SMA Grid Guard 3 Maximal zulässige Absicherung 32 A Erdschlussüberwachung Isolationsüberwachung: R  > 400 k Ω Allstromsensitive vorhanden Fehlerstrom-Überwachungseinheit Allgemeine Daten Breite x Höhe x Tiefe, mit Electronic Solar Switch 490 mm x 519 mm x 185 mm...
  • Seite 118 EN 50438: Gilt nicht für alle nationalen Normabweichungen der EN 50438 RD 1699 und RD 661/2007: Für Einschränkungen in bestimmten Regionen wenden Sie sich an die SMA Service Line. NRS 97-1-2: Diese Norm verlangt einen gesonderten am AC-Verteiler angebrachten Aufkleber, der auf eine AC-seitige Trennung des Wechselrichters bei Netzausfall hinweist (nähere Angaben siehe NRS 97-1-2, Abs.
  • Seite 119 SMA Solar Technology AG 14   Technische Daten Ausstattung DC-Anschluss DC-Steckverbinder SUNCLIX AC-Anschluss Federzugklemme Display LC-Grafikdisplay Bluetooth standardmäßig RS485, galvanisch getrennt optional Webconnect Datenmodul optional Multifunktionsrelais optional Lüfter-Nachrüstsatz optional Power Control Module optional Electronic Solar Switch Elektrische Lebensdauer im Kurzschlussfall, mit mindestens 50 Schaltvorgänge...
  • Seite 120 14   Technische Daten SMA Solar Technology AG Netzformen TN-C geeignet TN-S geeignet TN-C-S geeignet TT, wenn U < 15 V geeignet N_PE Datenspeicherkapazität Energieerträge im Tagesverlauf 63 Tage Tageserträge 30 Jahre Ereignismeldungen für Benutzer 250 Ereignisse Ereignismeldungen für Installateure 250 Ereignisse Wirkungsgrad Maximaler Wirkungsgrad, η...

  • Seite 121: Zubehör

    SMA Solar Technology AG 15   Zubehör 15 Zubehör In der folgenden Übersicht finden Sie die Zubehör- und Ersatzteile zu Ihrem Produkt. Bei Bedarf können Sie diese bei SMA Solar Technology AG oder Ihrem Händler bestellen. Bezeichnung Kurzbeschreibung SMA-Bestellnummer Ersatzvaristoren Set thermisch überwachter Varistoren...

  • Seite 122: Kontakt

    16   Kontakt SMA Solar Technology AG 16 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Typ des Wechselrichters • Seriennummer des Wechselrichters •...

  • Seite 123: Rechtliche Bestimmungen

    Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.
  • Seite 124 SMA Central & Eastern Europe s.r.o. SMA Middle East LLC www.SMA-Czech.com www.SMA-Me.com SMA France S.A.S. SMA Portugal - Niestetal Services Unipessoal Lda www.SMA-France.com www.SMA-Portugal.com SMA Hellas AE SMA Solar (Thailand) Co., Ltd. www.SMA-Hellas.com www.SMA-Thailand.com SMA Ibérica Tecnología Solar, S.L.U.
