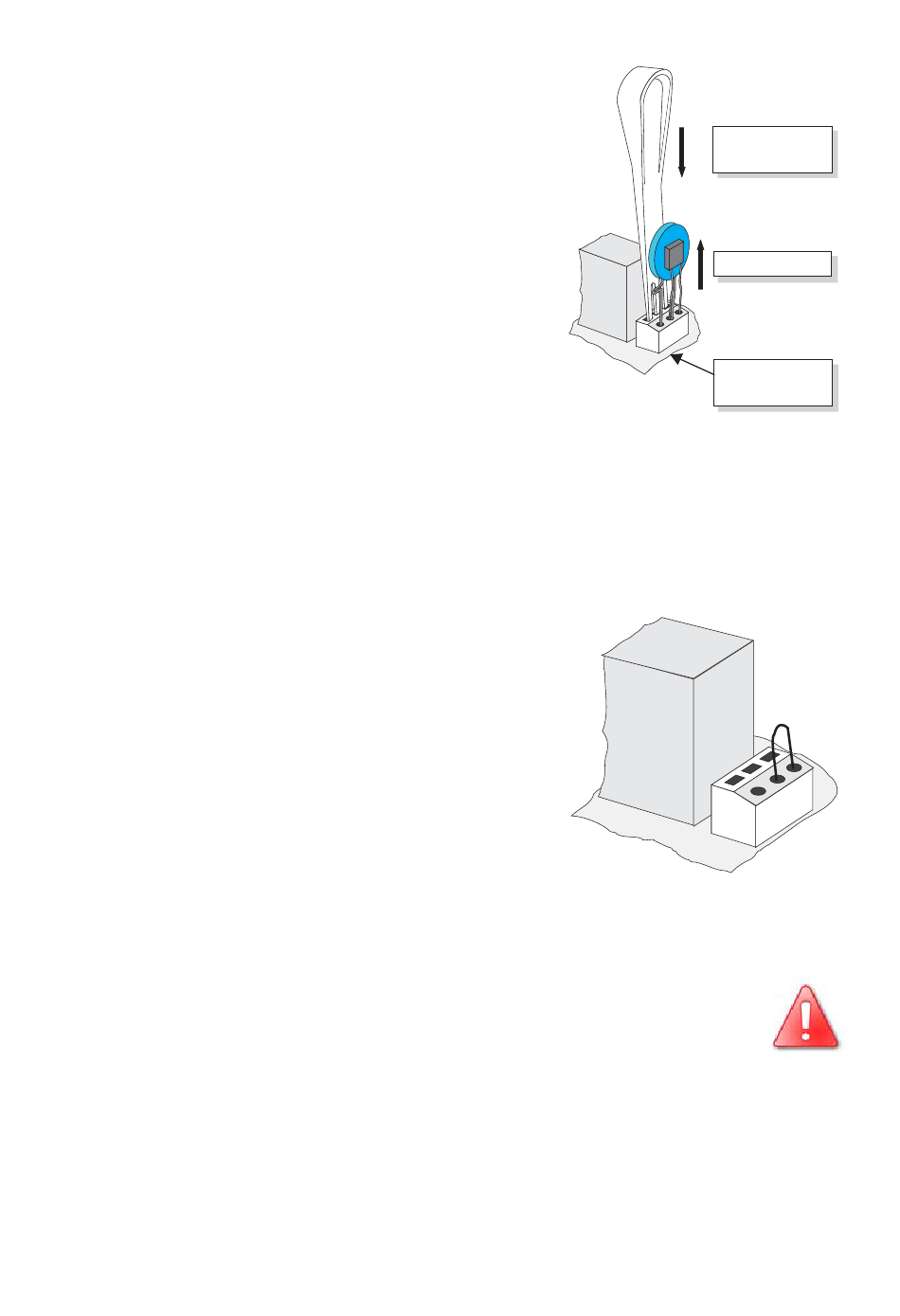

8. Tauschen Sie den betreffenden Varistor, wie in
der nebenstehenden Zeichnung dargestellt, ge-
gen einen neuen aus. Achten Sie dabei auf die
richtige Ausrichtung des Varistors! Sollten Sie zu-
sammen mit den Ersatz-Varistoren kein Sonder-
werkzeug für die Bedienung der Klemmen
erhalten haben, setzen Sie sich bitte mit SMA in
Verbindung. Die Klemmkontakte lassen sich be-
helfsmäßig jedoch auch einzeln mit einem pas-
senden Schraubendreher bedienen. Da der
Ausfall eines Varistors in der Regel auf Einflüsse
zurückzuführen ist, die alle Varistoren in ähnli-
cher Weise betreffen (Temperatur, Alter, indu-
zierte Überspannungen),
empfohlen, nicht nur den erkennbar überlasteten
Varistor auszutauschen, sondern alle vier. Die
Varistoren werden für den Einsatz im Sunny Boy
4200TL Multi-String speziell gefertigt und sind
nicht im Handel erhältlich. Sie müssen direkt von
der SMA Technologie AG bezogen werden
(SMA-Bestellbezeichnung: „MSWR-TV6").
9. Sind vor Ort keine Ersatzvaristoren vorhanden,
so kann der Sunny Boy 4200TL Multi-String über-
gangsweise auch ohne diese betrieben werden.
Hierzu entfernen Sie die als defekt erkannten Va-
ristoren und bestücken die Klemmen stattdessen
mit einer Drahtbrücke zwischen den Anschlüssen
2 und 3.
Der so modifizierte Eingang ist nicht mehr vor Überspannun-
gen geschützt! Es ist unverzüglich für die Bestückung mit Varis-
toren zu sorgen. Bei Anlagen mit einem hohen Risiko von
Überspannungen sollte der Sunny Boy 4200TL Multi-String
nicht ohne Varistoren betrieben werden!
Installationsanleitung
wird dringend
Austausch der Varistoren
Betätigungswerkzeugs löst
3
2
1
Der Pol mit der kleinen
Schlaufe (Sicke) muss
beim Wiedereinbau in
Klemme 1 montiert werden
Übergangsweise kann ein defekter
Varistor auch durch eine Drahtbrücke
ersetzt werden.
SB4200-12:SD0205
Das Einführen des
die Klemme
Varistor
entnehmen
3
2
1
