PV-String (DC) Anschluss

Gehen Sie bei dem Anschluss des Eingangs wie folgt vor:

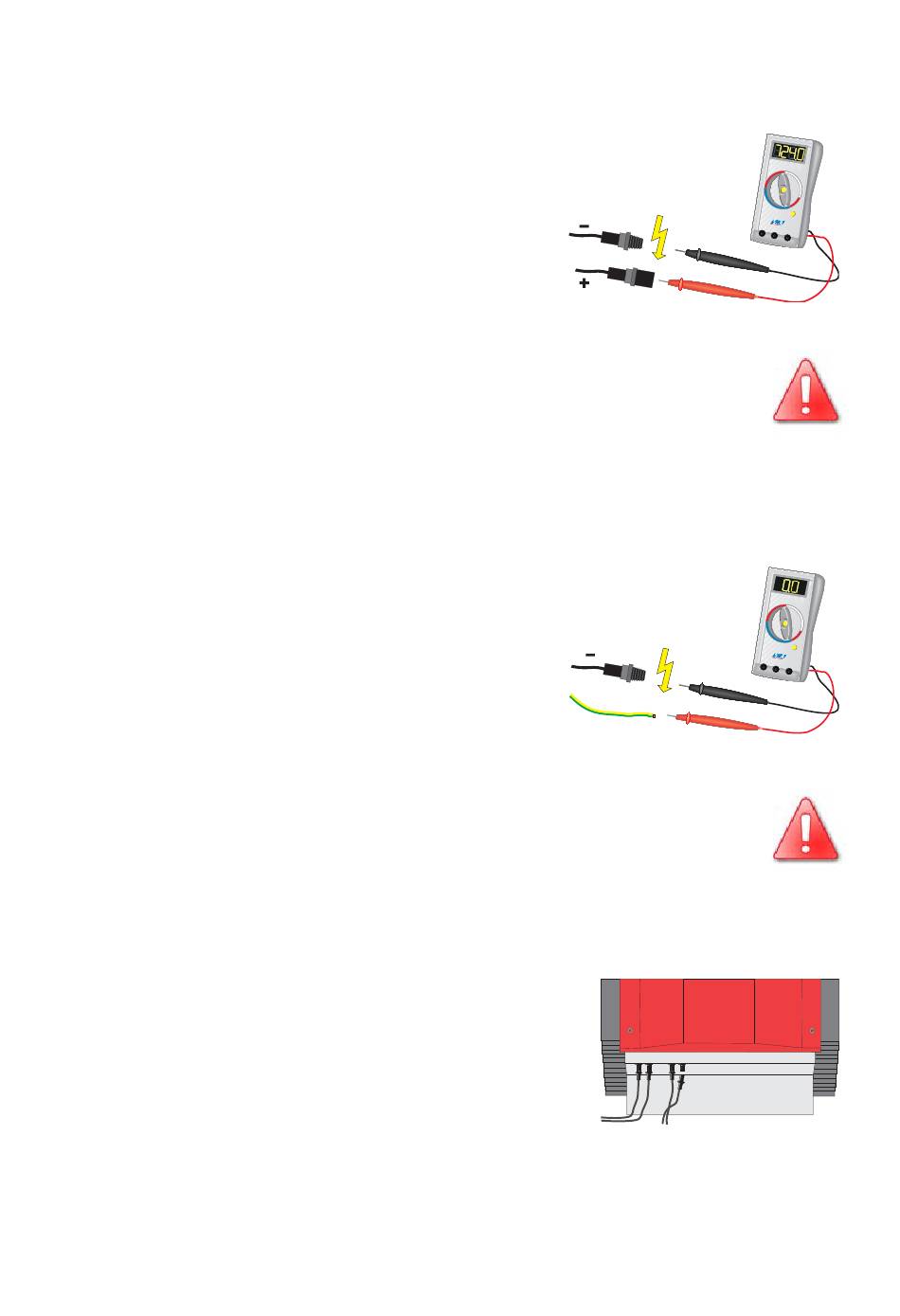

1. Überprüfen Sie die PV-Generatoranschlüsse auf
richtige Polarität und Einhaltung der maximalen
Stringspannung von 750 V (DC), siehe auch Ka-
pitel 4.2 „Voraussetzungen
(Seite 15).
Vorsicht! Hier können lebensgefährliche Spannungen anlie-
gen!
2. Messen Sie die Gleichspannungen zwischen je ei-
nem DC-Steckverbinder eines Strings und Erdpo-
tenzial.
3. Sind die gemessenen Spannungen konstant und
entspricht ihre Summe in etwa der Leerlaufspan-
nung des Strings, so liegt ein Erdschluss in diesem
String vor, auf dessen ungefähre Lage durch die
Verhältnisse der Spannungen zueinander ge-
schlossen werden kann.
Schließen Sie Strings, in denen Sie einen Erdschluss festgestellt
haben, erst dann an den Sunny Boy 4200TL Multi-String an,
wenn Sie den Erdschluss im PV-Generator beseitigt haben!
4. Wiederholen Sie die Punkte 2 und 3 für jeden
String.
5. Schließen Sie die einwandfreien Strings des PV-
Generators an. Achten Sie dabei auf die richtige
Zuordnung zu den Strings.
Installationsanleitung
PV-Generator"
PE
String A
Beim Anschluss der Strings müssen
unbedingt der Pluspol und Minuspol
eines Strings an den richtigen Anschluss
+ - + -
String B
aufgesteckt werden.
SB4200-12:SD0205
Installation
Seite 23
