Der Sunny Boy 4200TL Multi-String erzeugt keine außerordentlichen Ableitströme im
Normalbetrieb. In bestimmten Betriebszuständen (z. B. beim Selbsttest der Schutzein-
richtung) können Ableitströme auftreten, die einen „normalen" 30 mA FI-Schutzschal-
ter auslösen können.
Für den Fall, dass ein FI-Schutzschalter zwingend vorgeschrieben ist, müs-
sen Sie einen Schalter mit einer Auslösecharakteristik von 100 mA oder
höher verwenden.
Die Netzimpedanz am Installationsort des Sunny Boy 4200TL Multi-String muss klei-
ner als 1,2 Ohm sein, damit die Schutzeinrichtungen uneingeschränkt wirksam sind.
Darüber hinaus empfehlen wir den Leitungsquerschnitt so zu dimensionieren, dass
die Leitungsverluste bei Nennleistung 1 % nicht übersteigen. Die Leitungsverluste in
Abhängigkeit von der Leitungslänge und des Leitungsquerschnitts sind in der folgen-
den Grafik dargestellt:
1,4%
1,2%
1,0%
0,8%
0,6%
0,4%
0,2%
0,0%
0 m 5 m

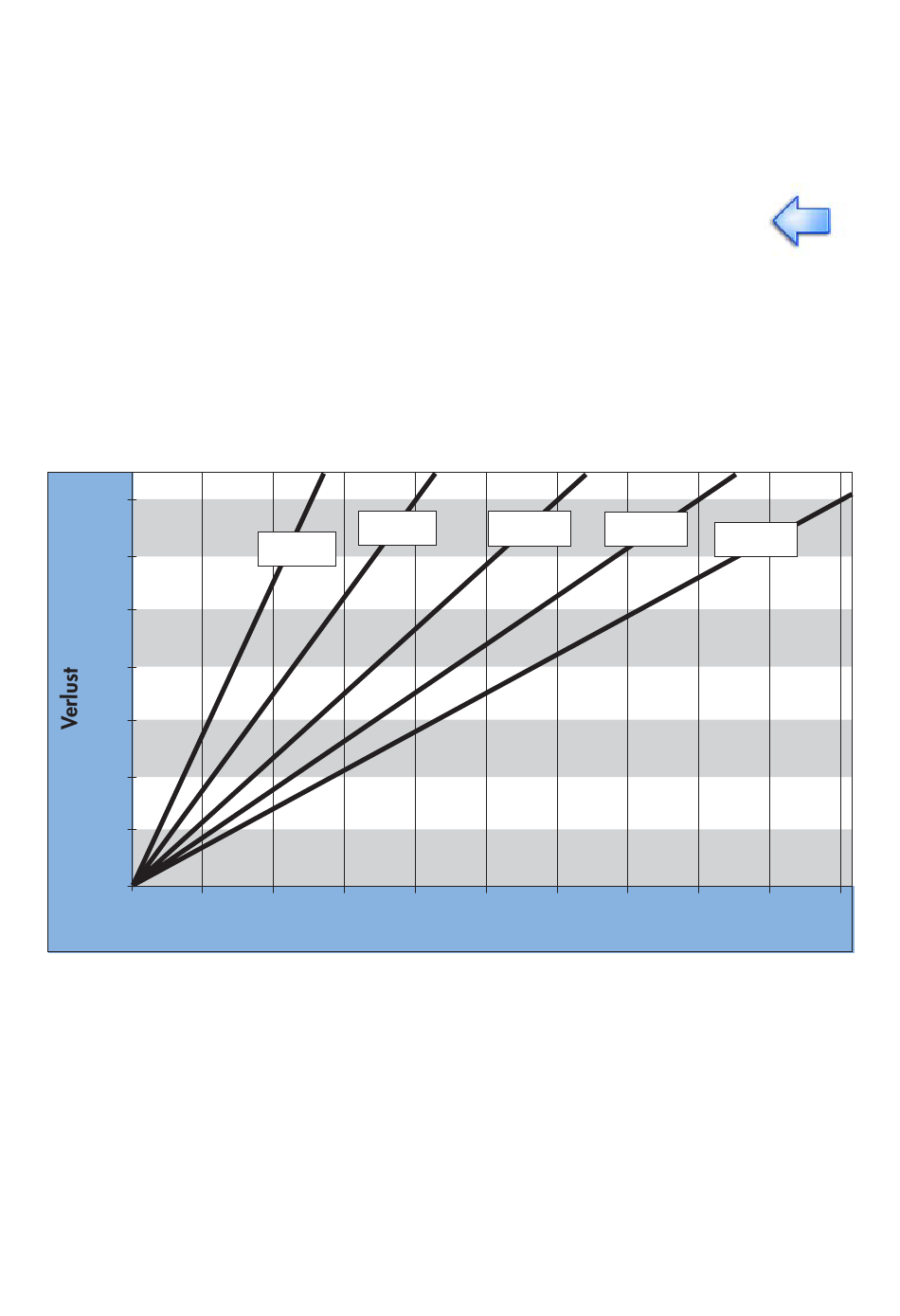

Abbildung 4.1: Leitungsverluste (mehradrige Leitung mit Hin- und Rückleiter aus
Kupfer)
Installationsanleitung
4,0 mm²
2,5 mm²
10 m 15 m 20 m
Leitungslänge
Voraussetzungen für die Installation
6,0 mm²
8,0 mm²
25 m 30 m 35 m
SB4200-12:SD0205
10,0 mm²
40 m 45 m 50 m
