3 Übersicht
3.1 Gerätebeschreibung
Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschluss-
bereiche des geöffneten Sunny Boy 4200TL Multi-String schematisch dargestellt:
Varistoren
Seite 35
PV Eingangsstecker
(DC) Seite 23

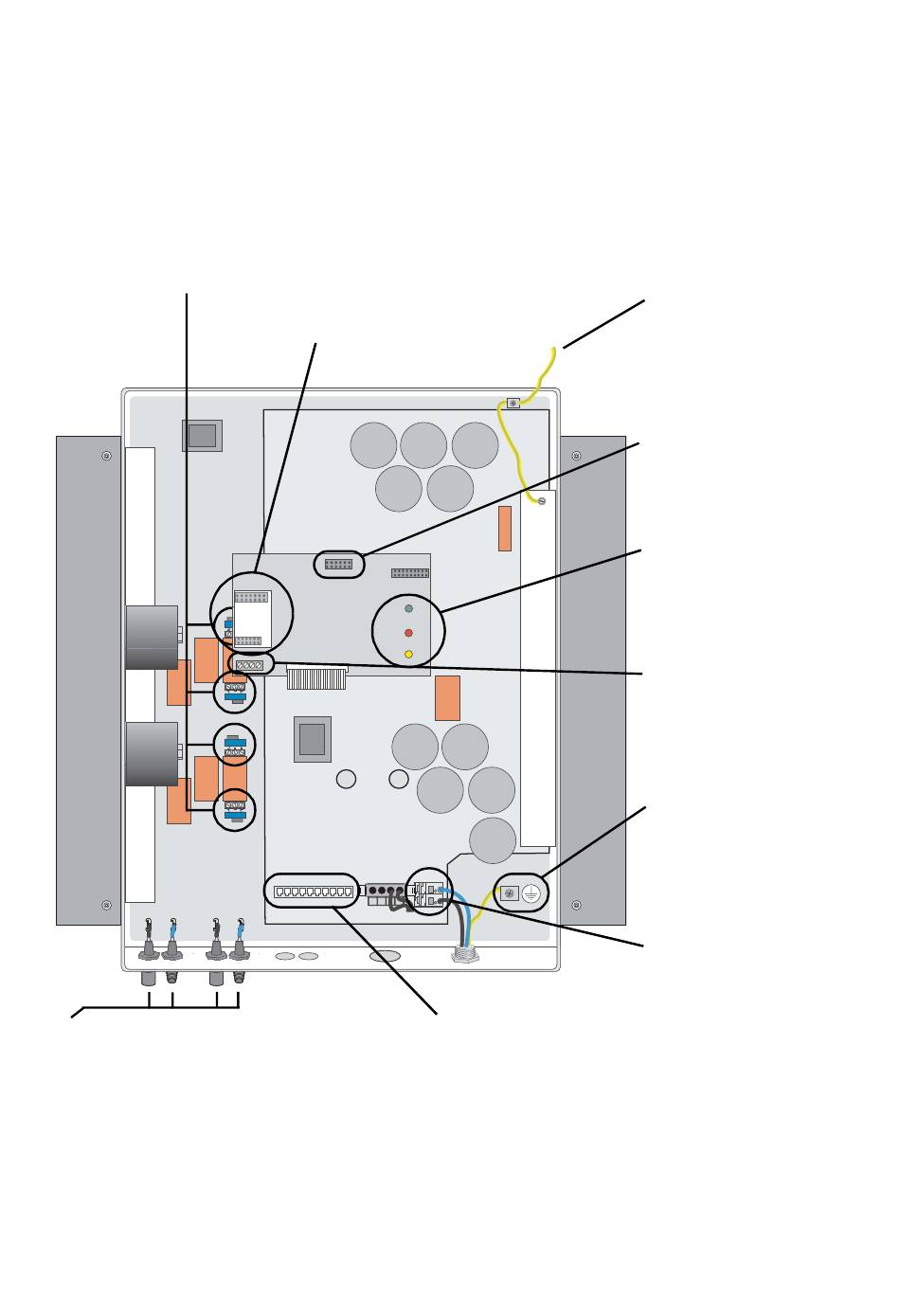

Abbildung 3.1: Innenansicht des Sunny Boy 4200TL Multi-String
Installationsanleitung
Steckplatz für Kommunikation
(RS232, RS485,
PLC, Funk)
Seite 29
Steckplatz
PLC (notwendig für Netzlei-
tungskommunikation)
PE-Anschlusskabel
Signalteil
für Deckel
Steckplatz für
Displayeinheit
(Sunny Display)
LEDs zur Betriebs-
zustandsanzeige
Kommunikations-
anschluss
Anschlusspunkt
für PE
Anschlussklemmen
(AC) Seite 21
für Leistungsteil
SB4200-12:SD0205
Übersicht
Seite 11
