5 Installation

5.1 Montage

Erds chlu
Eart h ss
Faul t

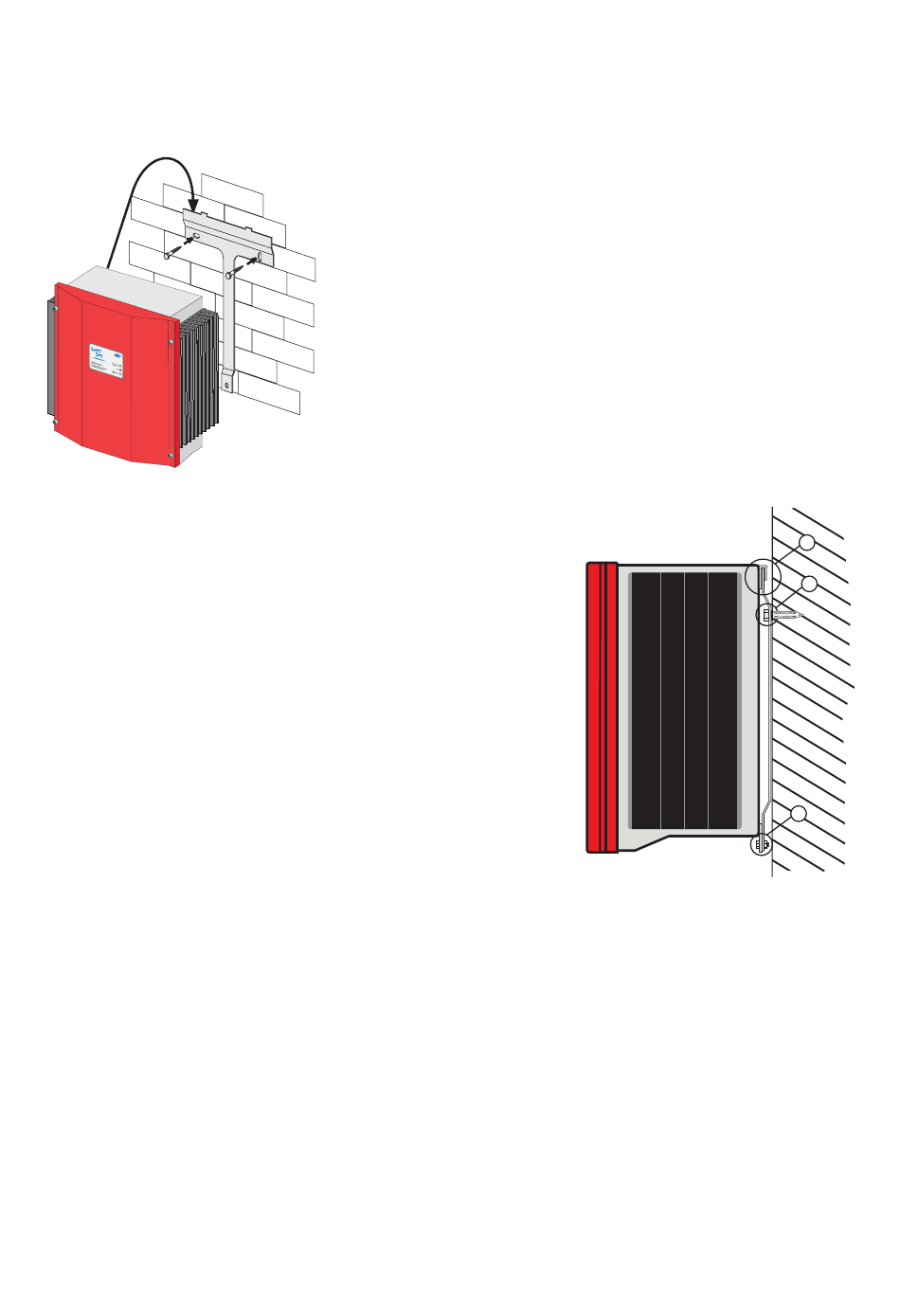

1. Montieren Sie die Wandhalterung (1). Zum Mar-
kieren der Positionen für die Bohrlöcher können Sie
die Wandhalterung auch als Bohrschablone ver-
wenden.
2. Hängen Sie nun den Sunny Boy 4200TL Multi-String
mit seinen oberen Befestigungslaschen so in der
Wandhalterung ein (2), dass er sich nicht mehr seit-
lich verschieben lässt.
3. Sichern Sie den Sunny Boy 4200TL Multi-String ge-
gen Ausheben durch Anschrauben mit der mitgelie-
ferten M6x10-Schraube an die untere, mittlere
Gewindebohrung (3).
4. Prüfen Sie den Sunny Boy 4200TL Multi-String auf
festen Sitz.
Installationsanleitung
Zur problemlosen Montage des Sunny Boy 4200TL
Multi-String sollten Sie die mitgelieferte Wandhalte-
rung verwenden. In festen Beton- oder Steinwänden
und bei senkrechter Montage können Sie diese z. B.
mit 8 mm x 50 mm-Sechskantschrauben nach DIN 571
in Edelstahlausführung und mit Dübeln vom Typ SX8
anbringen.
Berücksichtigen Sie bei der Auslegung der Aufhängung
in jedem Fall das Gewicht des Sunny Boy 4200TL Multi-
String (29 kg).
SB4200-12:SD0205
Installation
2
1
3
