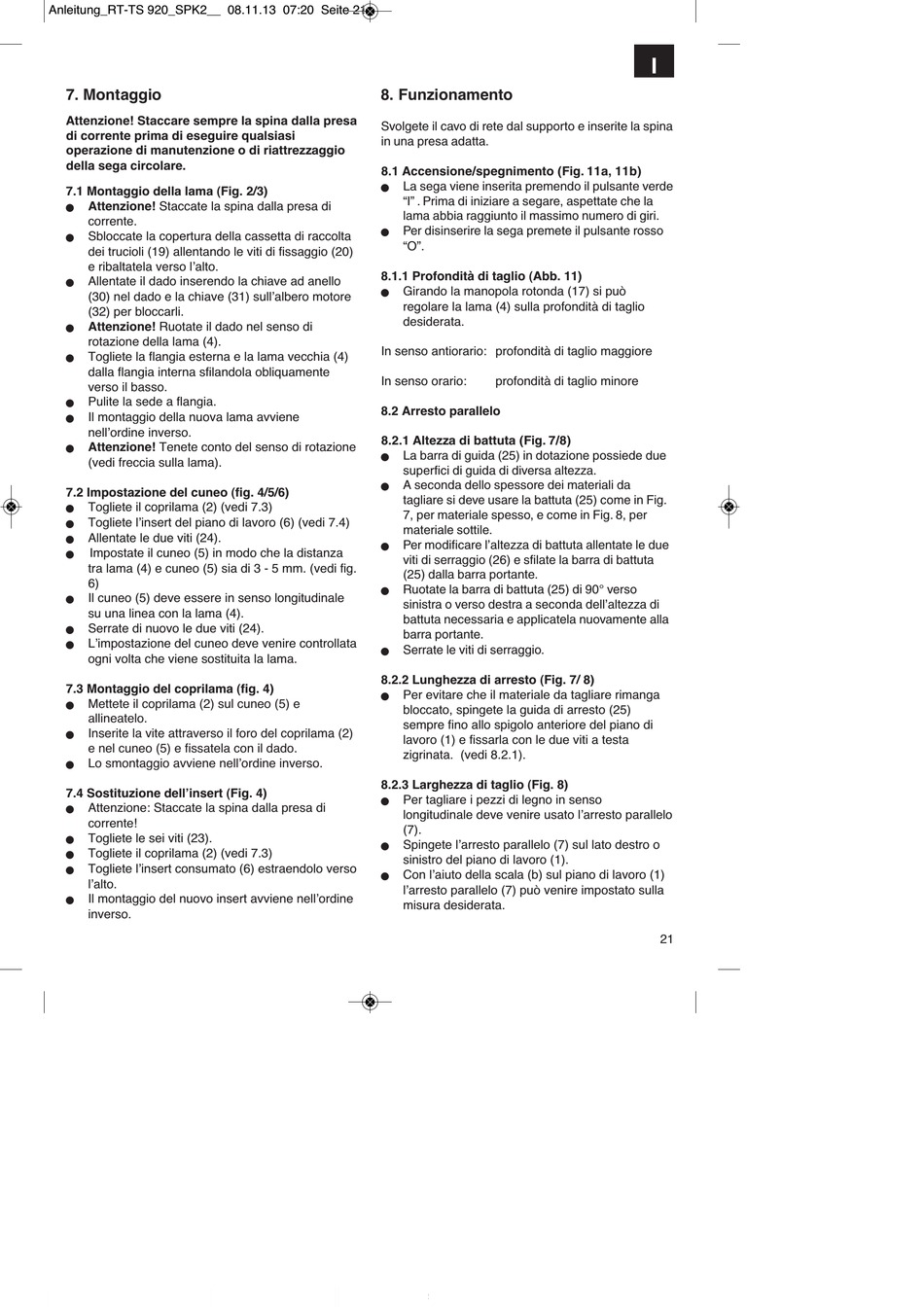

7. Montaggio
Attenzione! Staccare sempre la spina dalla presa
di corrente prima di eseguire qualsiasi
operazione di manutenzione o di riattrezzaggio
della sega circolare.
7.1 Montaggio della lama (Fig. 2/3)
Attenzione! Staccate la spina dalla presa di
n
corrente.
Sbloccate la copertura della cassetta di raccolta
n
dei trucioli (19) allentando le viti di fissaggio (20)
e ribaltatela verso lʼalto.
Allentate il dado inserendo la chiave ad anello
n
(30) nel dado e la chiave (31) sullʼalbero motore
(32) per bloccarli.
Attenzione! Ruotate il dado nel senso di
n
rotazione della lama (4).
Togliete la flangia esterna e la lama vecchia (4)
n
dalla flangia interna sfilandola obliquamente
verso il basso.
Pulite la sede a flangia.
n
Il montaggio della nuova lama avviene
n
nellʼordine inverso.
Attenzione! Tenete conto del senso di rotazione
n
(vedi freccia sulla lama).
7.2 Impostazione del cuneo (fig. 4/5/6)
Togliete il coprilama (2) (vedi 7.3)
n
Togliete lʼinsert del piano di lavoro (6) (vedi 7.4)
n
Allentate le due viti (24).
n
Impostate il cuneo (5) in modo che la distanza
n
tra lama (4) e cuneo (5) sia di 3 - 5 mm. (vedi fig.
6)
Il cuneo (5) deve essere in senso longitudinale
n
su una linea con la lama (4).
Serrate di nuovo le due viti (24).
n
Lʼimpostazione del cuneo deve venire controllata
n
ogni volta che viene sostituita la lama.
7.3 Montaggio del coprilama (fig. 4)
Mettete il coprilama (2) sul cuneo (5) e
n
allineatelo.
Inserite la vite attraverso il foro del coprilama (2)
n
e nel cuneo (5) e fissatela con il dado.
Lo smontaggio avviene nellʼordine inverso.
n
7.4 Sostituzione dellʼinsert (Fig. 4)
Attenzione: Staccate la spina dalla presa di
n
corrente!
Togliete le sei viti (23).
n
Togliete il coprilama (2) (vedi 7.3)
n
Togliete lʼinsert consumato (6) estraendolo verso
n
lʼalto.
Il montaggio del nuovo insert avviene nellʼordine
n
inverso.
8. Funzionamento
Svolgete il cavo di rete dal supporto e inserite la spina
in una presa adatta.
8.1 Accensione/spegnimento (Fig. 11a, 11b)
La sega viene inserita premendo il pulsante verde
n
"I" . Prima di iniziare a segare, aspettate che la
lama abbia raggiunto il massimo numero di giri.
Per disinserire la sega premete il pulsante rosso
n
"O".
8.1.1 Profondità di taglio (Abb. 11)
Girando la manopola rotonda (17) si può
n
regolare la lama (4) sulla profondità di taglio
desiderata.
In senso antiorario: profondità di taglio maggiore
In senso orario: profondità di taglio minore
8.2 Arresto parallelo
8.2.1 Altezza di battuta (Fig. 7/8)
La barra di guida (25) in dotazione possiede due
n
superfici di guida di diversa altezza.
A seconda dello spessore dei materiali da
n
tagliare si deve usare la battuta (25) come in Fig.
7, per materiale spesso, e come in Fig. 8, per
materiale sottile.
Per modificare l'altezza di battuta allentate le due
n
viti di serraggio (26) e sfilate la barra di battuta
(25) dalla barra portante.
Ruotate la barra di battuta (25) di 90° verso
n
sinistra o verso destra a seconda dell'altezza di
battuta necessaria e applicatela nuovamente alla
barra portante.
Serrate le viti di serraggio.
n
8.2.2 Lunghezza di arresto (Fig. 7/ 8)
Per evitare che il materiale da tagliare rimanga
n
bloccato, spingete la guida di arresto (25)
sempre fino allo spigolo anteriore del piano di
lavoro (1) e fissarla con le due viti a testa
zigrinata. (vedi 8.2.1).
8.2.3 Larghezza di taglio (Fig. 8)
Per tagliare i pezzi di legno in senso
n
longitudinale deve venire usato lʼarresto parallelo
(7).
Spingete lʼarresto parallelo (7) sul lato destro o
n
sinistro del piano di lavoro (1).
Con lʼaiuto della scala (b) sul piano di lavoro (1)
n
lʼarresto parallelo (7) può venire impostato sulla
misura desiderata.
