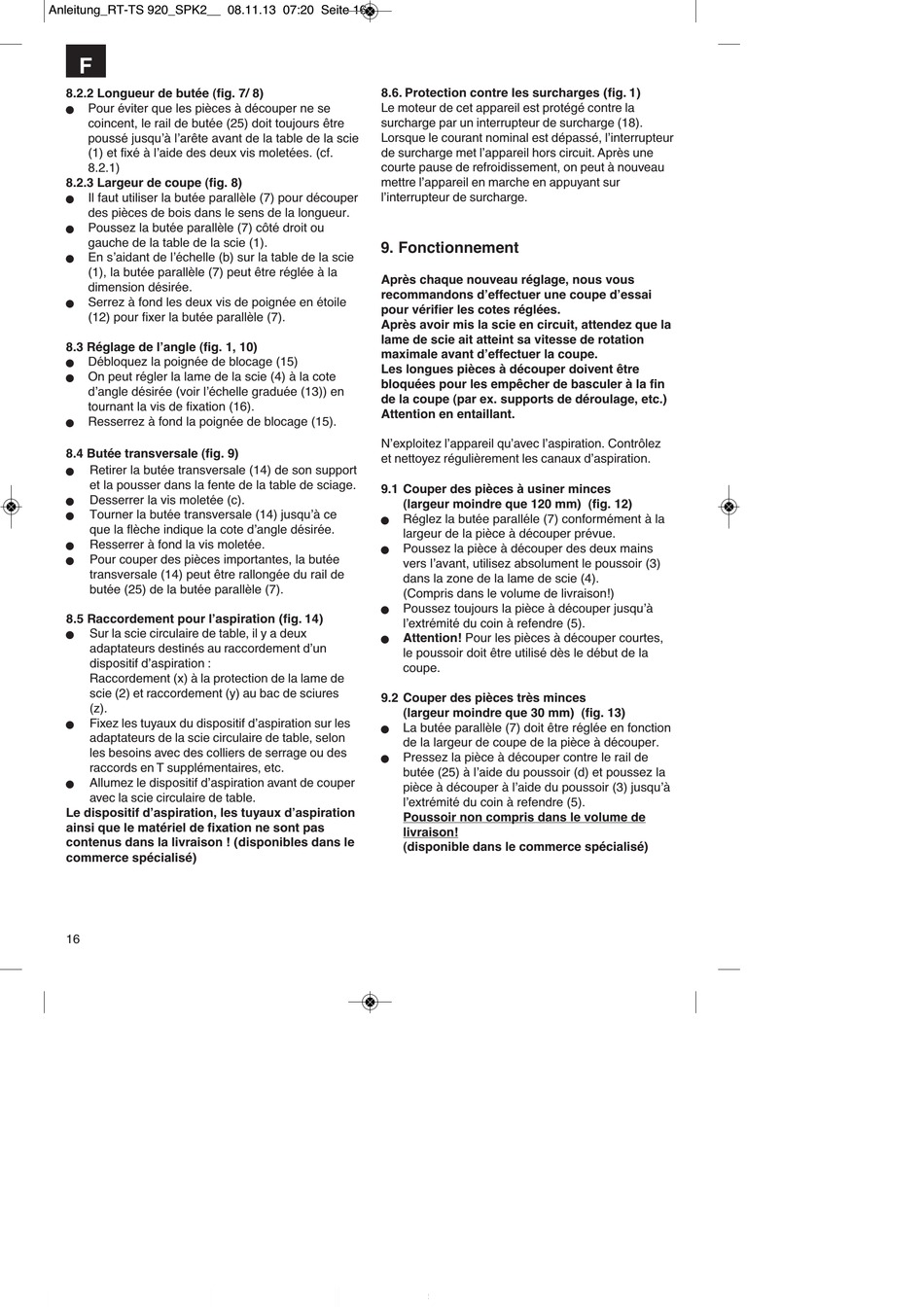

F
8.2.2 Longueur de butée (fig. 7/ 8)
Pour éviter que les pièces à découper ne se
n
coincent, le rail de butée (25) doit toujours être
poussé jusquʼà lʼarête avant de la table de la scie
(1) et fixé à lʼaide des deux vis moletées. (cf.
8.2.1)
8.2.3 Largeur de coupe (fig. 8)
Il faut utiliser la butée parallèle (7) pour découper
n
des pièces de bois dans le sens de la longueur.
Poussez la butée parallèle (7) côté droit ou
n
gauche de la table de la scie (1).
En sʼaidant de lʼéchelle (b) sur la table de la scie
n
(1), la butée parallèle (7) peut être réglée à la
dimension désirée.
Serrez à fond les deux vis de poignée en étoile
n
(12) pour fixer la butée parallèle (7).
8.3 Réglage de lʼangle (fig. 1, 10)
Débloquez la poignée de blocage (15)
n
On peut régler la lame de la scie (4) à la cote
n
dʼangle désirée (voir lʼéchelle graduée (13)) en
tournant la vis de fixation (16).
Resserrez à fond la poignée de blocage (15).
n
8.4 Butée transversale (fig. 9)
Retirer la butée transversale (14) de son support
n
et la pousser dans la fente de la table de sciage.
Desserrer la vis moletée (c).
n
Tourner la butée transversale (14) jusquʼà ce
n
que la flèche indique la cote dʼangle désirée.
Resserrer à fond la vis moletée.
n
Pour couper des pièces importantes, la butée
n
transversale (14) peut être rallongée du rail de
butée (25) de la butée parallèle (7).
8.5 Raccordement pour l'aspiration (fig. 14)
Sur la scie circulaire de table, il y a deux
n
adaptateurs destinés au raccordement d'un
dispositif d'aspiration :
Raccordement (x) à la protection de la lame de
scie (2) et raccordement (y) au bac de sciures
(z).
Fixez les tuyaux du dispositif d'aspiration sur les
n
adaptateurs de la scie circulaire de table, selon
les besoins avec des colliers de serrage ou des
raccords en T supplémentaires, etc.
Allumez le dispositif d'aspiration avant de couper
n
avec la scie circulaire de table.
Le dispositif d'aspiration, les tuyaux d'aspiration
ainsi que le matériel de fixation ne sont pas
contenus dans la livraison ! (disponibles dans le
commerce spécialisé)
16
8.6. Protection contre les surcharges (fig. 1)
Le moteur de cet appareil est protégé contre la
surcharge par un interrupteur de surcharge (18).
Lorsque le courant nominal est dépassé, l'interrupteur
de surcharge met l'appareil hors circuit. Après une
courte pause de refroidissement, on peut à nouveau
mettre l'appareil en marche en appuyant sur
l'interrupteur de surcharge.

9. Fonctionnement

Après chaque nouveau réglage, nous vous
recommandons dʼeffectuer une coupe dʼessai
pour vérifier les cotes réglées.
Après avoir mis la scie en circuit, attendez que la
lame de scie ait atteint sa vitesse de rotation
maximale avant dʼeffectuer la coupe.
Les longues pièces à découper doivent être
bloquées pour les empêcher de basculer à la fin
de la coupe (par ex. supports de déroulage, etc.)
Attention en entaillant.
N'exploitez l'appareil qu'avec l'aspiration. Contrôlez
et nettoyez régulièrement les canaux d'aspiration.
9.1 Couper des pièces à usiner minces
(largeur moindre que 120 mm) (fig. 12)
Réglez la butée paralléle (7) conformément à la
n
largeur de la pièce à découper prévue.
Poussez la pièce à découper des deux mains
n
vers lʼavant, utilisez absolument le poussoir (3)
dans la zone de la lame de scie (4).
(Compris dans le volume de livraison!)
Poussez toujours la pièce à découper jusquʼà
n
lʼextrémité du coin à refendre (5).
Attention! Pour les pièces à découper courtes,
n
le poussoir doit être utilisé dès le début de la
coupe.
9.2 Couper des pièces très minces
(largeur moindre que 30 mm) (fig. 13)
La butée parallèle (7) doit être réglée en fonction
n
de la largeur de coupe de la pièce à découper.
Pressez la pièce à découper contre le rail de
n
butée (25) à lʼaide du poussoir (d) et poussez la
pièce à découper à lʼaide du poussoir (3) jusquʼà
lʼextrémité du coin à refendre (5).
Poussoir non compris dans le volume de
livraison!
(disponible dans le commerce spécialisé)
