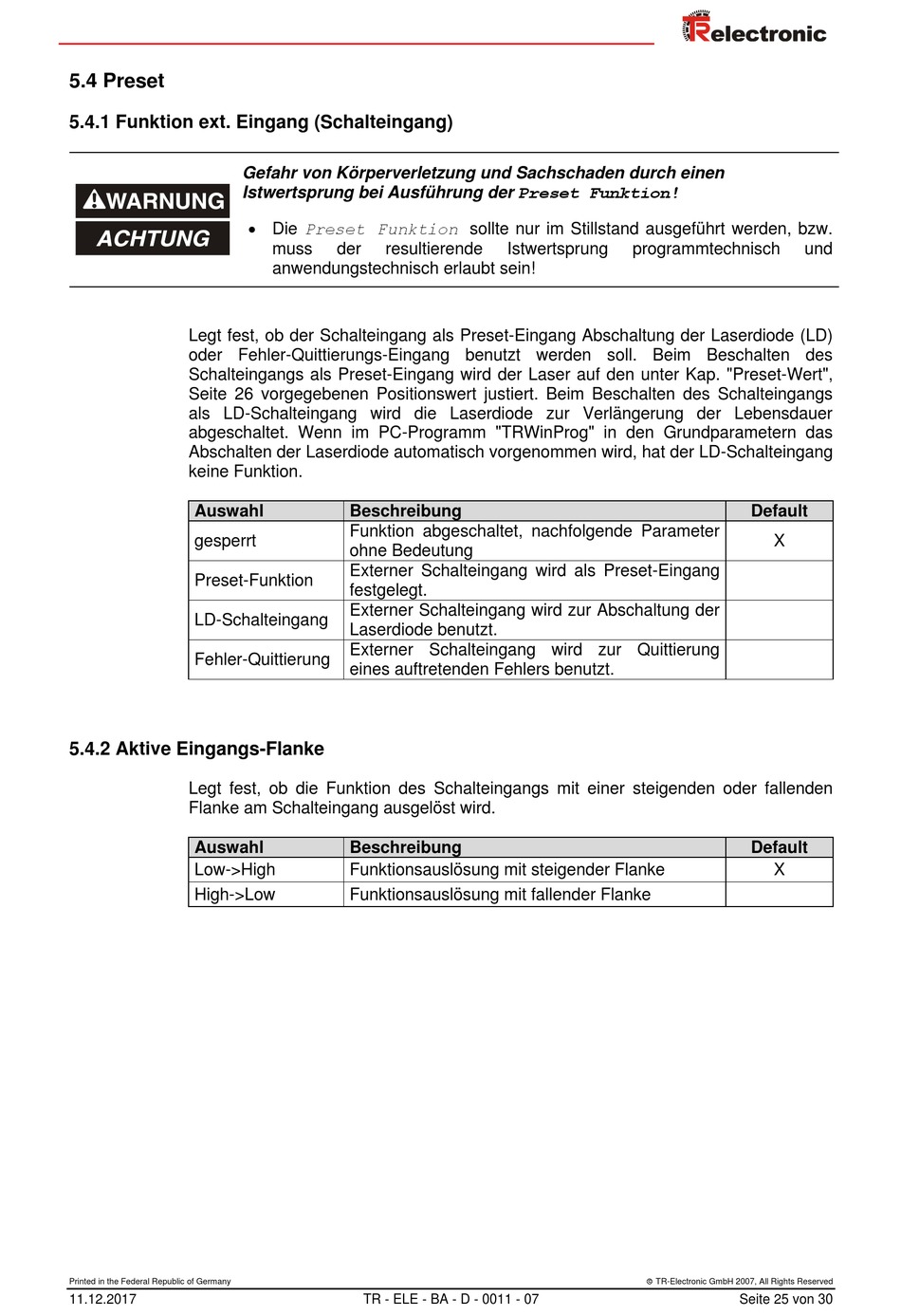

5.4 Preset

5.4.1 Funktion ext. Eingang (Schalteingang)

Legt fest, ob der Schalteingang als Preset-Eingang Abschaltung der Laserdiode (LD)
oder Fehler-Quittierungs-Eingang benutzt werden soll. Beim Beschalten des
Schalteingangs als Preset-Eingang wird der Laser auf den unter Kap. "Preset-Wert",
Seite 26 vorgegebenen Positionswert justiert. Beim Beschalten des Schalteingangs
als LD-Schalteingang wird die Laserdiode zur Verlängerung der Lebensdauer
abgeschaltet. Wenn im PC-Programm "TRWinProg" in den Grundparametern das
Abschalten der Laserdiode automatisch vorgenommen wird, hat der LD-Schalteingang
keine Funktion.
Auswahl
gesperrt
Preset-Funktion
LD-Schalteingang
Fehler-Quittierung

5.4.2 Aktive Eingangs-Flanke

Legt fest, ob die Funktion des Schalteingangs mit einer steigenden oder fallenden
Flanke am Schalteingang ausgelöst wird.
Auswahl
Low->High
High->Low
Printed in the Federal Republic of Germany
11.12.2017
Gefahr von Körperverletzung und Sachschaden durch einen
Istwertsprung bei Ausführung der Preset Funktion!
 Die Preset Funktion sollte nur im Stillstand ausgeführt werden, bzw.
muss der resultierende
anwendungstechnisch erlaubt sein!
Beschreibung
Funktion abgeschaltet, nachfolgende Parameter
ohne Bedeutung
Externer Schalteingang wird als Preset-Eingang
festgelegt.
Externer Schalteingang wird zur Abschaltung der
Laserdiode benutzt.
Externer Schalteingang wird zur Quittierung
eines auftretenden Fehlers benutzt.
Beschreibung
Funktionsauslösung mit steigender Flanke
Funktionsauslösung mit fallender Flanke
TR - ELE - BA - D - 0011 - 07
Istwertsprung programmtechnisch
 TR-Electronic GmbH 2007, All Rights Reserved
und
Default
X
Default
X
