Abhängig von der Versorgung ist der effektive
Strom am Verbraucher jedoch kleiner. Dies ist
darin begründet, dass der Decoder nur eine soge-
nannte „Halbwellengleichrichtung" macht. Es wird
immer nur eine Polarität der Versorgungsspan-
nung verwendet. Dies gilt sowohl für die Versor-
gung mit Digitalstrom aus dem Gleis, als auch bei
alternativer Versorgung aus einem Trafo (Abb. 6a).
Um die volle Leistungsfähigkeit zu erreichen, empfeh-
len wir die Versorgung aus einem Powermodul, z. B.
Art.-Nr. 5215 (Abb. 6b), oder einem DC-Netzteil.

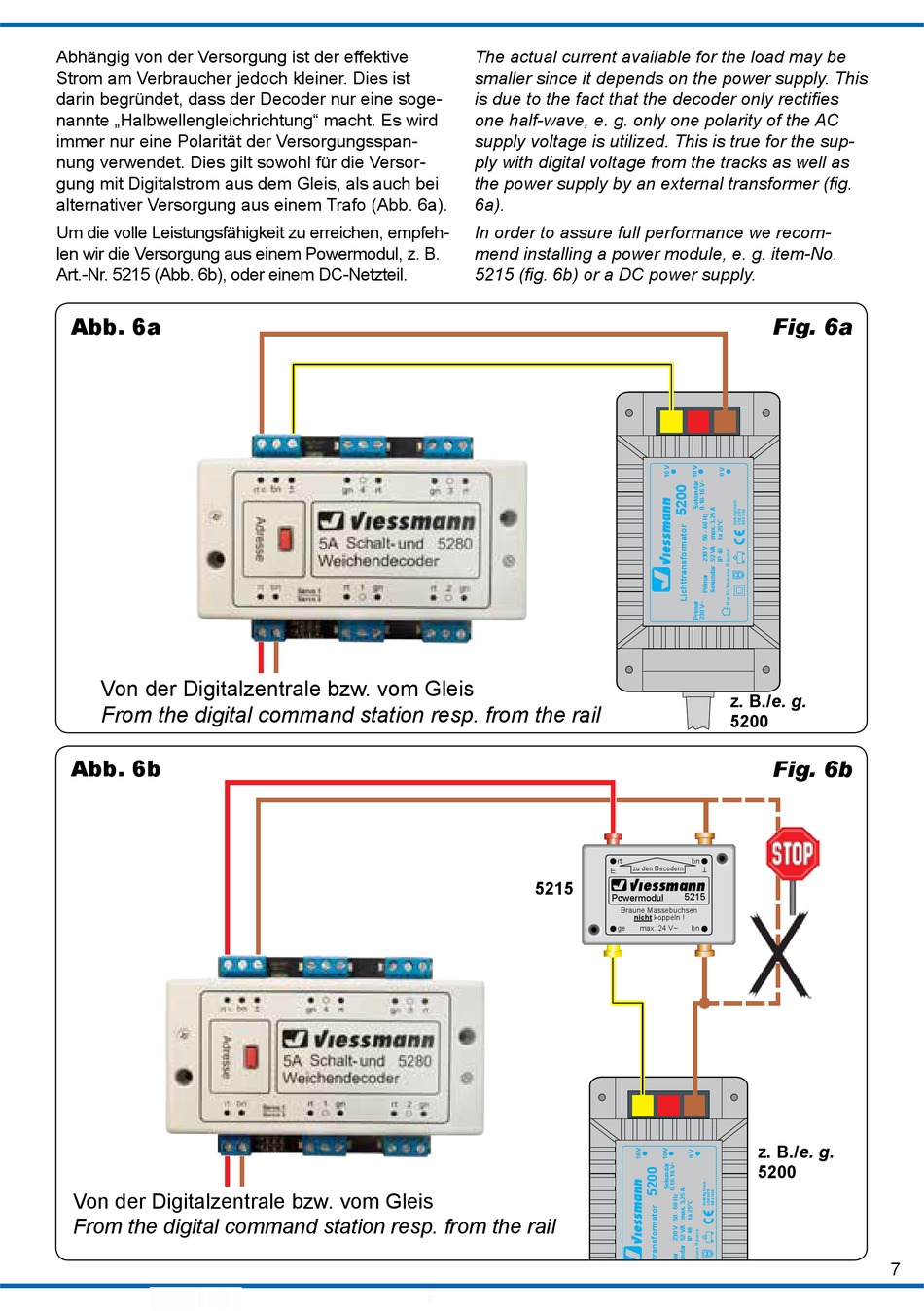

Abb. 6a
Von der Digitalzentrale bzw. vom Gleis
From the digital command station resp. from the rail
Abb. 6b
Von der Digitalzentrale bzw. vom Gleis
From the digital command station resp. from the rail
The actual current available for the load may be
smaller since it depends on the power supply. This
is due to the fact that the decoder only rectifies
one half-wave, e. g. only one polarity of the AC
supply voltage is utilized. This is true for the sup-
ply with digital voltage from the tracks as well as
the power supply by an external transformer (fig.
6a).
In order to assure full performance we recom-
mend installing a power module, e. g. item-No.
5215 (fig. 6b) or a DC power supply.
rt
zu den Decodern
E
viessmann
5215
Powermodul
Braune Massebuchsen
nicht koppeln !
ge max. 24 V~
Fig. 6a
z. B./e. g.
5200
Fig. 6b
bn
5215
bn
z. B./e. g.
5200
