4.
Betrieb
In diesem Abschnitt wird der grundlegende Betrieb des VS-616G5 beschrieben.
Die Sicherheitshinweise sind zu beachten!
4.1
Wahl der Betriebsart
Der VS-616G5 verfügt über die zwei Betriebsarten LOCAL und REMOTE, die nachfolgend beschrieben werden.
Die Umschaltung zwischen diesen beiden Betriebsarten kann über die Taste "LOCAL/REMOTE am digitalen Be-
dienfeld vorgenommen werden, wenn der Umrichter gestoppt ist. Die angewählte Betriebsart kann über die LEDs
SEQ und REF am digitalen Bedienfeld überprüft werden (siehe unten). Die Betriebsart wurde werksseitig vor dem
Versand auf REMOTE geschaltet (Betrieb durch den Sollwert der Steuerklemmen 13 und 14 und Betriebsbefehl
von einer Steuerklemme). Die Multifunktionseingänge von den Steuerklemmen 3 bis 8 sind in beiden Betriebsar-
ten LOCAL und REMOTE wirksam.
LOCAL:
Sowohl der Sollwert als auch der Betriebsbefehl werden über das digitale Bedienfeld eingestellt.
Die LEDs SEQ und REF schalten aus.
REMOTE:
Der Hauptsollwert und der Betriebsbefehl können wie folgt angewählt werden.
Anzeige auf
Para-
dem digitalen
meter
Bedienfeld
B1-01 Referenzquelle
B1-02
Betriebsquelle

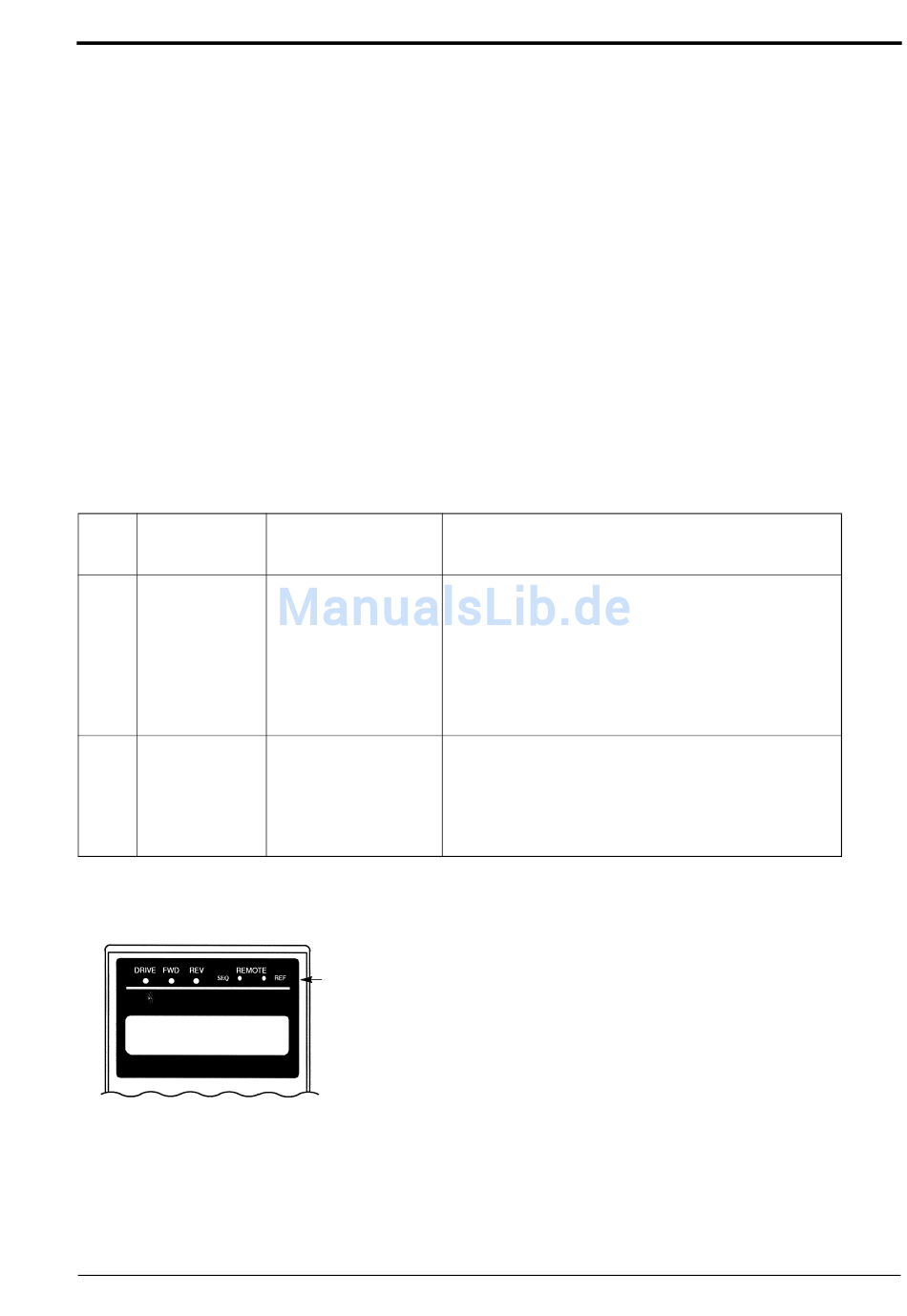

Tabelle 8: Sollwertvorgabe in der REMOTE-Betriebsart
VS-616G5 Bedienungsanleitung
Bezeichnung
Hauptsollwert
Referenzwahl
Wahl des
Betriebsverhaltens
(Start/Stop Auswahl)
Ein, Aus, Blinken
Bemerkungen
1: Hauptsollwert von digitalen Bedienfeld (D1-01)
(LED REF am digitalen Bedienfeld ist auf AUS.)
2: Hauptsollwert von den Steuerklemmen 13 und 14
(LED REF am digitalen Bedienfeld ist auf EIN.)
3: Durch serielle Schnittstelle eingestellter Hauptsoll-
wert (LED REF am digitalen Bedienfeldes blinkt).
4: Durch Option eingestellter Hauptsollwert
(LED SEF am digitalen Bedienfeld blinkt.)
5: Betriebsbefehl vom digitalen Bedienfeld D1-01)
(LED SEQ am digitalen Bedienfeld ist auf AUS.)
6: Betriebsbefehl von den Steuerklemmen
(LED SEQ am digitalen Bedienfeld ist auf EIN.)
7: Durch Option eingestellter Betriebsbefehl (LED
SEQ am digitalen Bedienfeld blinkt).
4. Betrieb
33
