Anwendung:
Vor dem Anheben einer Last
durchzuführende Prüfungen
VORSICHT
Niemals die Tragfähigkeit des Staplers überschrei-
ten. Die Tragfähigkeit ist abhängig vom Schwer-
punkt und von der Hubhöhe der Last.
Das Traglastdiagram streng beachten! Es ist nicht
gestattet, die Tragfähigkeit durch das Hinzufügen
von Gewicht zu erhöhen. Niemals die angegebe-
nen Höchstlasten überschreiten! Andernfalls kann
die Stabilität des Fahrzeugs nicht garantiert wer-
den.
Der Transport von Personen zur Erhöhung der
Tragfähigkeit des Staplers ist verboten.
.

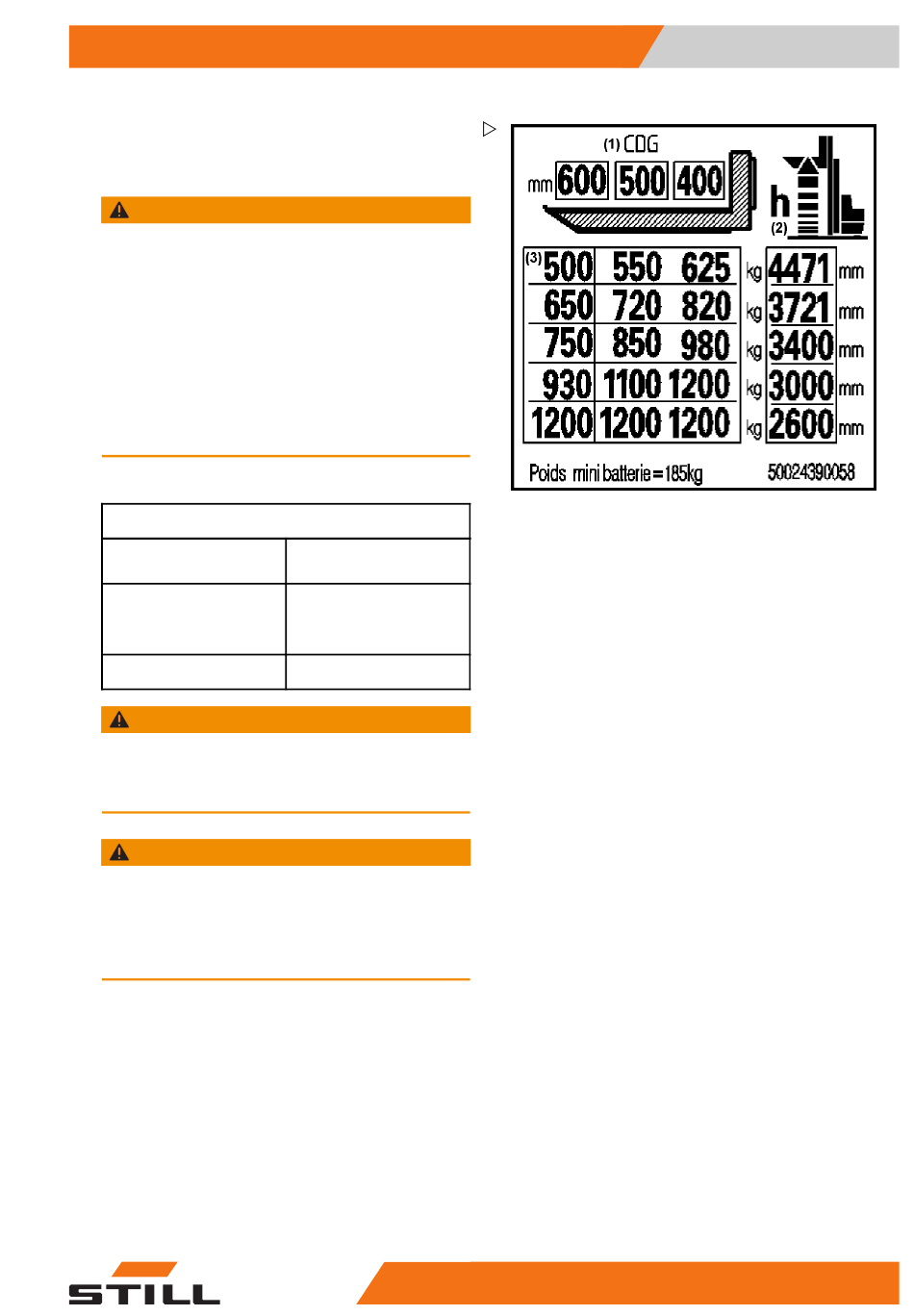

Beispiel
Gewicht der zu
hebenden Last:
Abstand zwischen
Lastschwerpunkt und
dem Gabelträger:
Zulässige Hubhöhe:
VORSICHT
Die Abbildungen dienen nur als Beispiel.
Nur die auf dem Datenschild des Fahrzeugs ange-
gebenen Werte sind zu beachten.
VORSICHT
Beim Transport kleiner Gegenstände oder wenn
die Last die Höhe des Gabelträgers überschreitet,
ist eine Lastschutzhaube anzubringen, um zu
verhindern, dass die Gegenstände auf den Fahrer
fallen.

Lastaufnahme

Lastaufnahme vom Boden

– Vorsichtig und möglichst präzise an die Last
heranfahren.
– Gabelzinken und Radarme absenken, so-
dass sie problemlos in die Palette einge-
schoben werden können.
1.200 kg (3)
600 mm (1)
2600 mm (2)
45728043431 DE - 05/2017
(1) CDG = Abstand „C" zwischen dem Schwer-
punkt der Last auf den Gabeln und dem
Gabelträger (in mm)
(2) h = Hubhöhe der Gabeln über dem Boden
(in mm)
(3) Zulässige Höchstlast "Q" (in kg)
