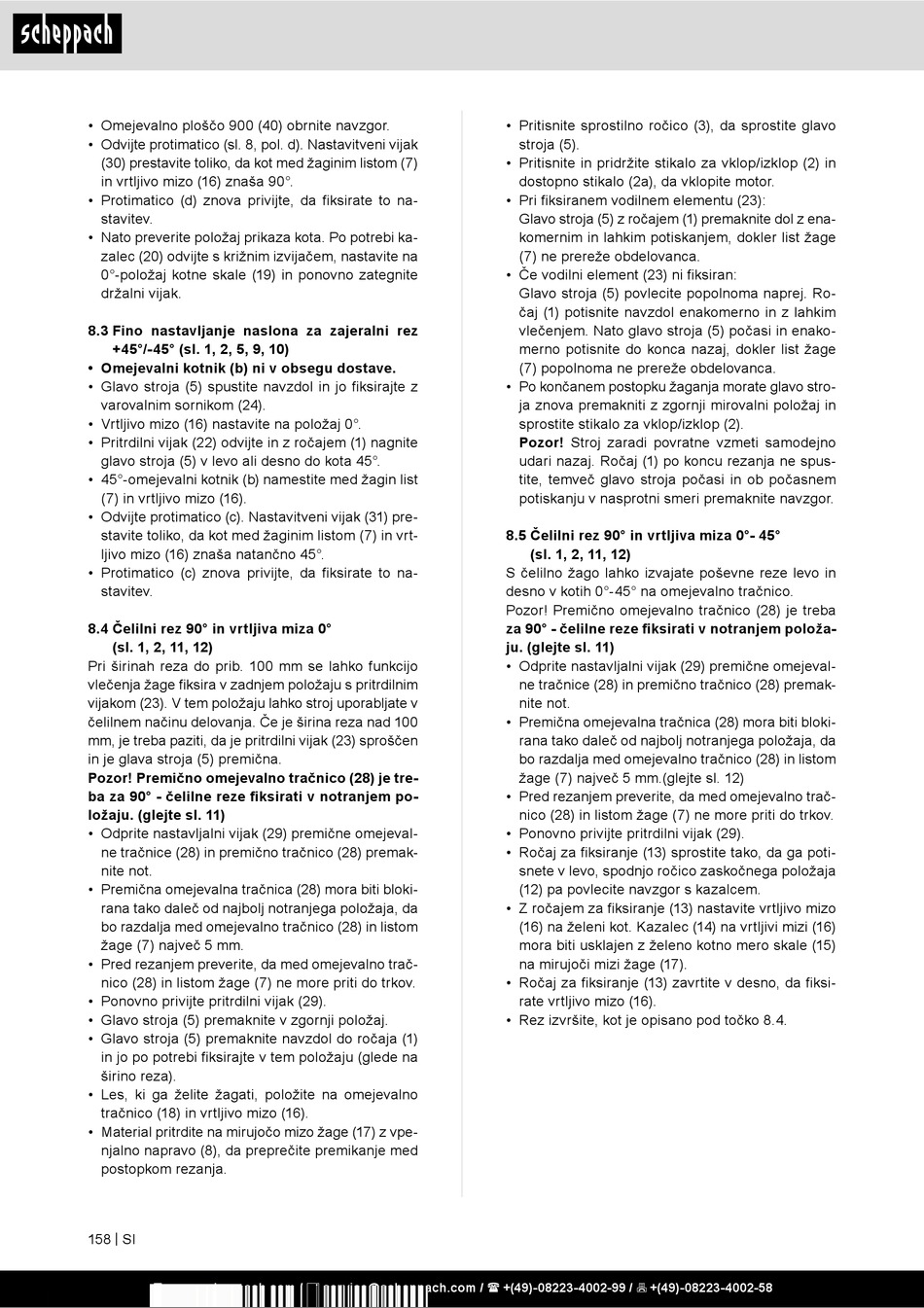

Scheppach HM120L Original Bedienungsanleitung Seite 158

• Omejevalno ploščo 900 (40) obrnite navzgor.
• Odvijte protimatico (sl. 8, pol. d). Nastavitveni vijak
(30) prestavite toliko, da kot med žaginim listom (7)
in vrtljivo mizo (16) znaša 90°.
• Protimatico (d) znova privijte, da fiksirate to na-
stavitev.
• Nato preverite položaj prikaza kota. Po potrebi ka-
zalec (20) odvijte s križnim izvijačem, nastavite na
0°-položaj kotne skale (19) in ponovno zategnite
držalni vijak.
8.3 Fino nastavljanje naslona za zajeralni rez
+45°/-45° (sl. 1, 2, 5, 9, 10)
• Omejevalni kotnik (b) ni v obsegu dostave.
• Glavo stroja (5) spustite navzdol in jo fiksirajte z
varovalnim sornikom (24).
• Vrtljivo mizo (16) nastavite na položaj 0°.
• Pritrdilni vijak (22) odvijte in z ročajem (1) nagnite
glavo stroja (5) v levo ali desno do kota 45°.
• 45°-omejevalni kotnik (b) namestite med žagin list
(7) in vrtljivo mizo (16).
• Odvijte protimatico (c). Nastavitveni vijak (31) pre-
stavite toliko, da kot med žaginim listom (7) in vrt-
ljivo mizo (16) znaša natančno 45°.
• Protimatico (c) znova privijte, da fiksirate to na-
stavitev.
8.4 Čelilni rez 90° in vrtljiva miza 0°
(sl. 1, 2, 11, 12)
Pri širinah reza do prib. 100 mm se lahko funkcijo
vlečenja žage fiksira v zadnjem položaju s pritrdilnim
vijakom (23). V tem položaju lahko stroj uporabljate v
čelilnem načinu delovanja. Če je širina reza nad 100
mm, je treba paziti, da je pritrdilni vijak (23) sproščen
in je glava stroja (5) premična.
Pozor! Premično omejevalno tračnico (28) je tre-
ba za 90° - čelilne reze fiksirati v notranjem po-
ložaju. (glejte sl. 11)
• Odprite nastavljalni vijak (29) premične omejeval-
ne tračnice (28) in premično tračnico (28) premak-
nite not.
• Premična omejevalna tračnica (28) mora biti bloki-
rana tako daleč od najbolj notranjega položaja, da
bo razdalja med omejevalno tračnico (28) in listom
žage (7) največ 5 mm.
• Pred rezanjem preverite, da med omejevalno trač-
nico (28) in listom žage (7) ne more priti do trkov.
• Ponovno privijte pritrdilni vijak (29).
• Glavo stroja (5) premaknite v zgornji položaj.
• Glavo stroja (5) premaknite navzdol do ročaja (1)
in jo po potrebi fiksirajte v tem položaju (glede na
širino reza).
• Les, ki ga želite žagati, položite na omejevalno
tračnico (18) in vrtljivo mizo (16).
• Material pritrdite na mirujočo mizo žage (17) z vpe-
njalno napravo (8), da preprečite premikanje med
postopkom rezanja.
158 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Pritisnite sprostilno ročico (3), da sprostite glavo
stroja (5).
• Pritisnite in pridržite stikalo za vklop/izklop (2) in
dostopno stikalo (2a), da vklopite motor.
• Pri fiksiranem vodilnem elementu (23):
Glavo stroja (5) z ročajem (1) premaknite dol z ena-
komernim in lahkim potiskanjem, dokler list žage
(7) ne prereže obdelovanca.
• Če vodilni element (23) ni fiksiran:
Glavo stroja (5) povlecite popolnoma naprej. Ro-
čaj (1) potisnite navzdol enakomerno in z lahkim
vlečenjem. Nato glavo stroja (5) počasi in enako-
merno potisnite do konca nazaj, dokler list žage
(7) popolnoma ne prereže obdelovanca.
• Po končanem postopku žaganja morate glavo stro-
ja znova premakniti z zgornji mirovalni položaj in
sprostite stikalo za vklop/izklop (2).
Pozor! Stroj zaradi povratne vzmeti samodejno
udari nazaj. Ročaj (1) po koncu rezanja ne spus-
tite, temveč glavo stroja počasi in ob počasnem
potiskanju v nasprotni smeri premaknite navzgor.
8.5 Čelilni rez 90° in vrtljiva miza 0°- 45°
(sl. 1, 2, 11, 12)
S čelilno žago lahko izvajate poševne reze levo in
desno v kotih 0°-45° na omejevalno tračnico.
Pozor! Premično omejevalno tračnico (28) je treba
za 90° - čelilne reze fiksirati v notranjem položa-
ju. (glejte sl. 11)
• Odprite nastavljalni vijak (29) premične omejeval-
ne tračnice (28) in premično tračnico (28) premak-
nite not.
• Premična omejevalna tračnica (28) mora biti bloki-
rana tako daleč od najbolj notranjega položaja, da
bo razdalja med omejevalno tračnico (28) in listom
žage (7) največ 5 mm.(glejte sl. 12)
• Pred rezanjem preverite, da med omejevalno trač-
nico (28) in listom žage (7) ne more priti do trkov.
• Ponovno privijte pritrdilni vijak (29).
• Ročaj za fiksiranje (13) sprostite tako, da ga poti-
snete v levo, spodnjo ročico zaskočnega položaja
(12) pa povlecite navzgor s kazalcem.
• Z ročajem za fiksiranje (13) nastavite vrtljivo mizo
(16) na želeni kot. Kazalec (14) na vrtljivi mizi (16)
mora biti usklajen z želeno kotno mero skale (15)
na mirujoči mizi žage (17).
• Ročaj za fiksiranje (13) zavrtite v desno, da fiksi-
rate vrtljivo mizo (16).
• Rez izvršite, kot je opisano pod točko 8.4.
