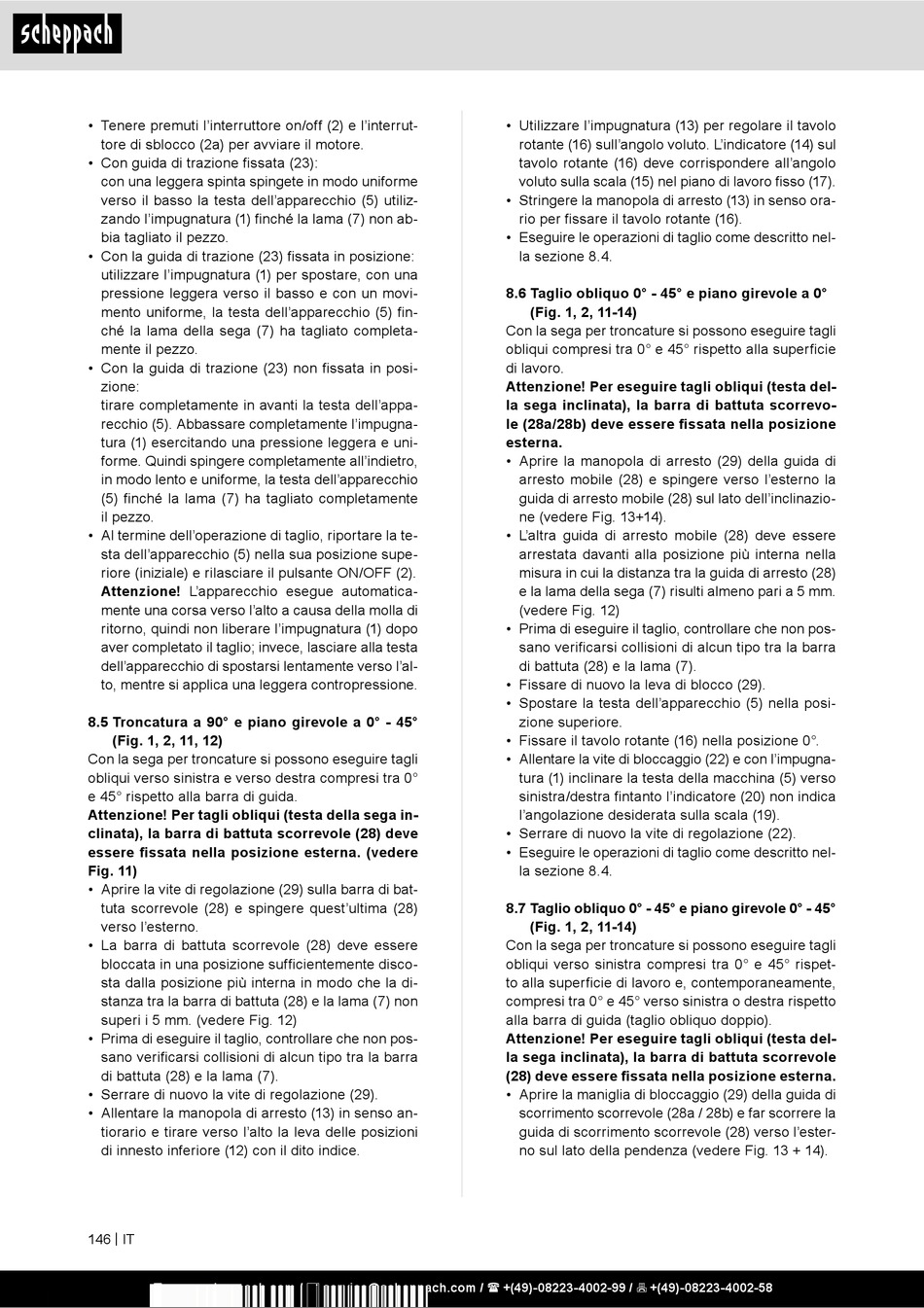

• Tenere premuti l'interruttore on/off (2) e l'interrut-
tore di sblocco (2a) per avviare il motore.
• Con guida di trazione fissata (23):
con una leggera spinta spingete in modo uniforme
verso il basso la testa dell'apparecchio (5) utiliz-
zando l'impugnatura (1) finché la lama (7) non ab-
bia tagliato il pezzo.
• Con la guida di trazione (23) fissata in posizione:
utilizzare l'impugnatura (1) per spostare, con una
pressione leggera verso il basso e con un movi-
mento uniforme, la testa dell'apparecchio (5) fin-
ché la lama della sega (7) ha tagliato completa-
mente il pezzo.
• Con la guida di trazione (23) non fissata in posi-
zione:
tirare completamente in avanti la testa dell'appa-
recchio (5). Abbassare completamente l'impugna-
tura (1) esercitando una pressione leggera e uni-
forme. Quindi spingere completamente all'indietro,
in modo lento e uniforme, la testa dell'apparecchio
(5) finché la lama (7) ha tagliato completamente
il pezzo.
• Al termine dell'operazione di taglio, riportare la te-
sta dell'apparecchio (5) nella sua posizione supe-
riore (iniziale) e rilasciare il pulsante ON/OFF (2).
Attenzione! L'apparecchio esegue automatica-
mente una corsa verso l'alto a causa della molla di
ritorno, quindi non liberare l'impugnatura (1) dopo
aver completato il taglio; invece, lasciare alla testa
dell'apparecchio di spostarsi lentamente verso l'al-
to, mentre si applica una leggera contropressione.
8.5 Troncatura a 90° e piano girevole a 0° - 45°
(Fig. 1, 2, 11, 12)
Con la sega per troncature si possono eseguire tagli
obliqui verso sinistra e verso destra compresi tra 0°
e 45° rispetto alla barra di guida.
Attenzione! Per tagli obliqui (testa della sega in-
clinata), la barra di battuta scorrevole (28) deve
essere fissata nella posizione esterna. (vedere
Fig. 11)
• Aprire la vite di regolazione (29) sulla barra di bat-
tuta scorrevole (28) e spingere quest'ultima (28)
verso l'esterno.
• La barra di battuta scorrevole (28) deve essere
bloccata in una posizione sufficientemente disco-
sta dalla posizione più interna in modo che la di-
stanza tra la barra di battuta (28) e la lama (7) non
superi i 5 mm. (vedere Fig. 12)
• Prima di eseguire il taglio, controllare che non pos-
sano verificarsi collisioni di alcun tipo tra la barra
di battuta (28) e la lama (7).
• Serrare di nuovo la vite di regolazione (29).
• Allentare la manopola di arresto (13) in senso an-
tiorario e tirare verso l'alto la leva delle posizioni
di innesto inferiore (12) con il dito indice.
146 | IT
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
• Utilizzare l'impugnatura (13) per regolare il tavolo
rotante (16) sull'angolo voluto. L'indicatore (14) sul
tavolo rotante (16) deve corrispondere all'angolo
voluto sulla scala (15) nel piano di lavoro fisso (17).
• Stringere la manopola di arresto (13) in senso ora-
rio per fissare il tavolo rotante (16).
• Eseguire le operazioni di taglio come descritto nel-
la sezione 8.4.
8.6 Taglio obliquo 0° - 45° e piano girevole a 0°
(Fig. 1, 2, 11-14)
Con la sega per troncature si possono eseguire tagli
obliqui compresi tra 0° e 45° rispetto alla superficie
di lavoro.
Attenzione! Per eseguire tagli obliqui (testa del-
la sega inclinata), la barra di battuta scorrevo-
le (28a/28b) deve essere fissata nella posizione
esterna.
• Aprire la manopola di arresto (29) della guida di
arresto mobile (28) e spingere verso l'esterno la
guida di arresto mobile (28) sul lato dell'inclinazio-
ne (vedere Fig. 13+14).
• L'altra guida di arresto mobile (28) deve essere
arrestata davanti alla posizione più interna nella
misura in cui la distanza tra la guida di arresto (28)
e la lama della sega (7) risulti almeno pari a 5 mm.
(vedere Fig. 12)
• Prima di eseguire il taglio, controllare che non pos-
sano verificarsi collisioni di alcun tipo tra la barra
di battuta (28) e la lama (7).
• Fissare di nuovo la leva di blocco (29).
• Spostare la testa dell'apparecchio (5) nella posi-
zione superiore.
• Fissare il tavolo rotante (16) nella posizione 0°.
• Allentare la vite di bloccaggio (22) e con l'impugna-
tura (1) inclinare la testa della macchina (5) verso
sinistra/destra fintanto l'indicatore (20) non indica
l'angolazione desiderata sulla scala (19).
• Serrare di nuovo la vite di regolazione (22).
• Eseguire le operazioni di taglio come descritto nel-
la sezione 8.4.
8.7 Taglio obliquo 0° - 45° e piano girevole 0° - 45°
(Fig. 1, 2, 11-14)
Con la sega per troncature si possono eseguire tagli
obliqui verso sinistra compresi tra 0° e 45° rispet-
to alla superficie di lavoro e, contemporaneamente,
compresi tra 0° e 45° verso sinistra o destra rispetto
alla barra di guida (taglio obliquo doppio).
Attenzione! Per eseguire tagli obliqui (testa del-
la sega inclinata), la barra di battuta scorrevole
(28) deve essere fissata nella posizione esterna.
• Aprire la maniglia di bloccaggio (29) della guida di
scorrimento scorrevole (28a / 28b) e far scorrere la
guida di scorrimento scorrevole (28) verso l'ester-
no sul lato della pendenza (vedere Fig. 13 + 14).
