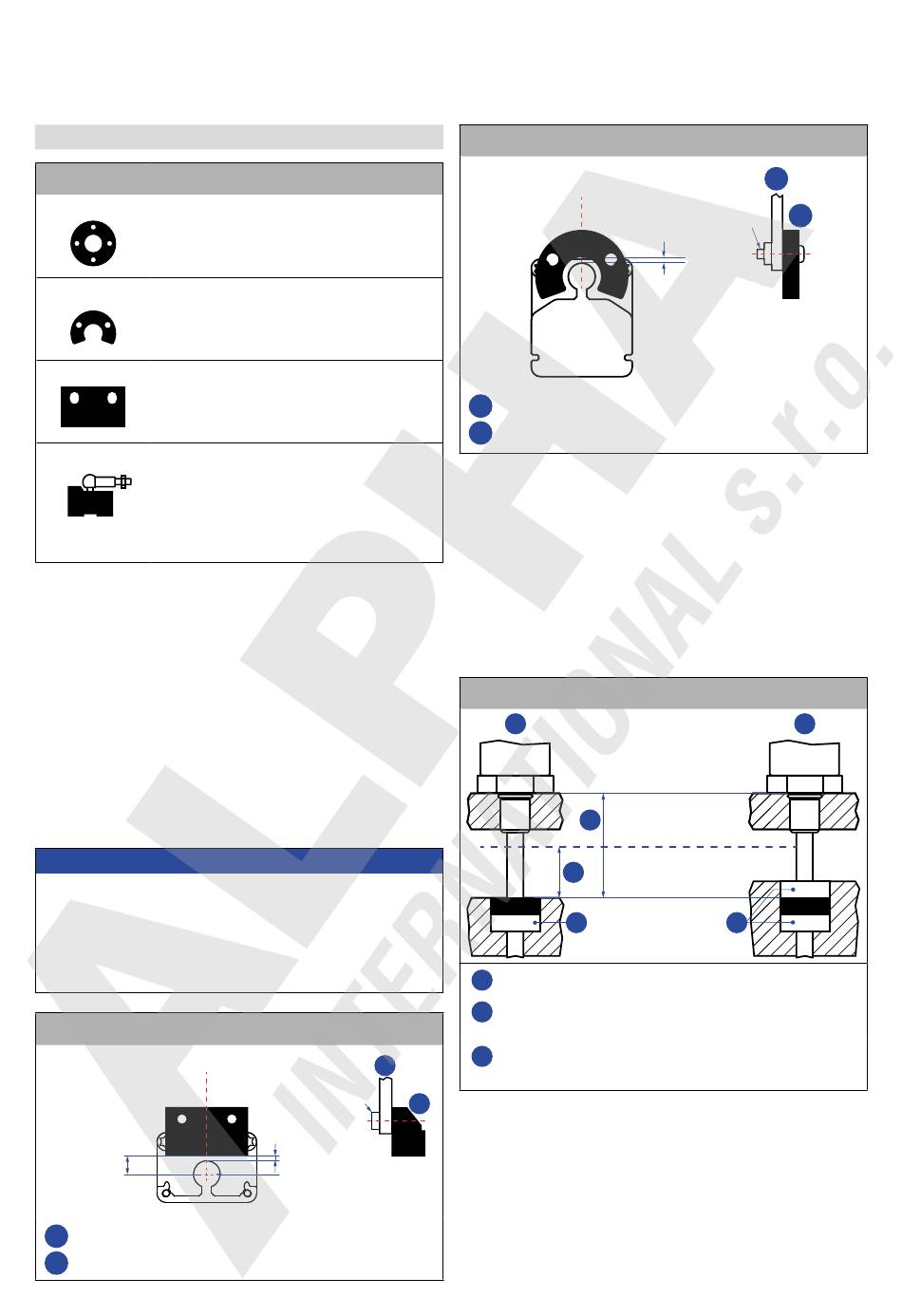

4.2 Magnetmontage

Typische Nutzung der Magnete
Ringmagnet Für: EH
• Rotationssymmetrisches Magnetfeld
U-Magnet Für: EH & EP
• Höhentoleranzen können ausgeglichen
werden
Blockmagnet Für: EP, EL, EP2 & EH
• Der Magnet ist abhebbar
• Höhentoleranzen können ausgeglichen
werden
Magnetschlitten Für: EP & EL
• Der Magnet ist auf dem Profil geführt
• Der Abstand zwischen Magnet und
Wellenleiter ist fest definiert
• Einfache Ankopplung über das
Kugelgelenk
Montage von Ring-, U- und Blockmagneten
Bauen Sie den Positionsmagnet mit unmagnetischem
Material für die Mitnahme, Schrauben, Distanzstücke usw.
ein. Der Magnet darf nicht auf dem Messstab schleifen.
Über den Luftspalt werden Fluchtungsfehler ausgeglichen.
• Flächenpressung: Max. 40 N/mm
(nur bei Ring- oder U-Magneten)
• Anzugsmoment für M4-Schrauben: 1 Nm, eventuell
Unterlegscheiben verwenden
• Der minimale Abstand zwischen Positionsmagnet und
magnetischem Material beträgt 15 mm.
• Beachten Sie die Maße bei der Nutzung von magnetischem
Material.
HINWEIS
Montieren Sie Ring- und U-Magnete konzentrisch.
Montieren Sie Blockmagnete zentriert über dem Messstab
oder dem Sensorprofil.
Maximal zulässigen Luftspalt nicht überschreiten.
Sensoren genau axial parallel montieren, damit
Positionsmagnet und Gehäuse nicht beschädigt werden.
Zentrierte Montage des Blockmagneten
8 ±2
1
Blockmagnet
2
Unmagnetische Mitnahme, Schrauben
2
2
M4
1
Luftspalt: 3 ±2
Sensorelement
Konzentrische Montage des U-Magneten
1
U-Magnet
2
Unmagnetische Mitnahme, Schrauben
Magnet-Montage mit magnetischem Material
Bei der Verwendung von magnetischem Material die
dargestellten Maße unbedingt beachten.
A. Wenn der Positionsmagnet mit der Kolbenstangenbohrung
abschließt
B. Wenn Sie den Positionsmagnet weiter in die
Kolbenstangenbohrung einlassen, installieren Sie einen
weiteren unmagnetischen Abstandhalter über dem
Magneten
Magnetmontage mit magnetischem Material
A
1
2
Magnet
3
Nullzone, abhängig von der Bauform
1
Abstand zwischen Positionsmagnet und
2
magnetischem Material (≥ 15 mm)
Unmagnetischer Abstandhalter (≥ 5 mm) –
3
Empfehlung: 8 mm
