4.4 Abstände bei Multipositionsmessung
Multipositionsmessung ist bei E-Serie EH, EP, EL und EP2
Sensoren mit Analog oder CANopen Ausgang, mit einer
gleichzeitigen Erfassung von 2 Positionen, möglich.

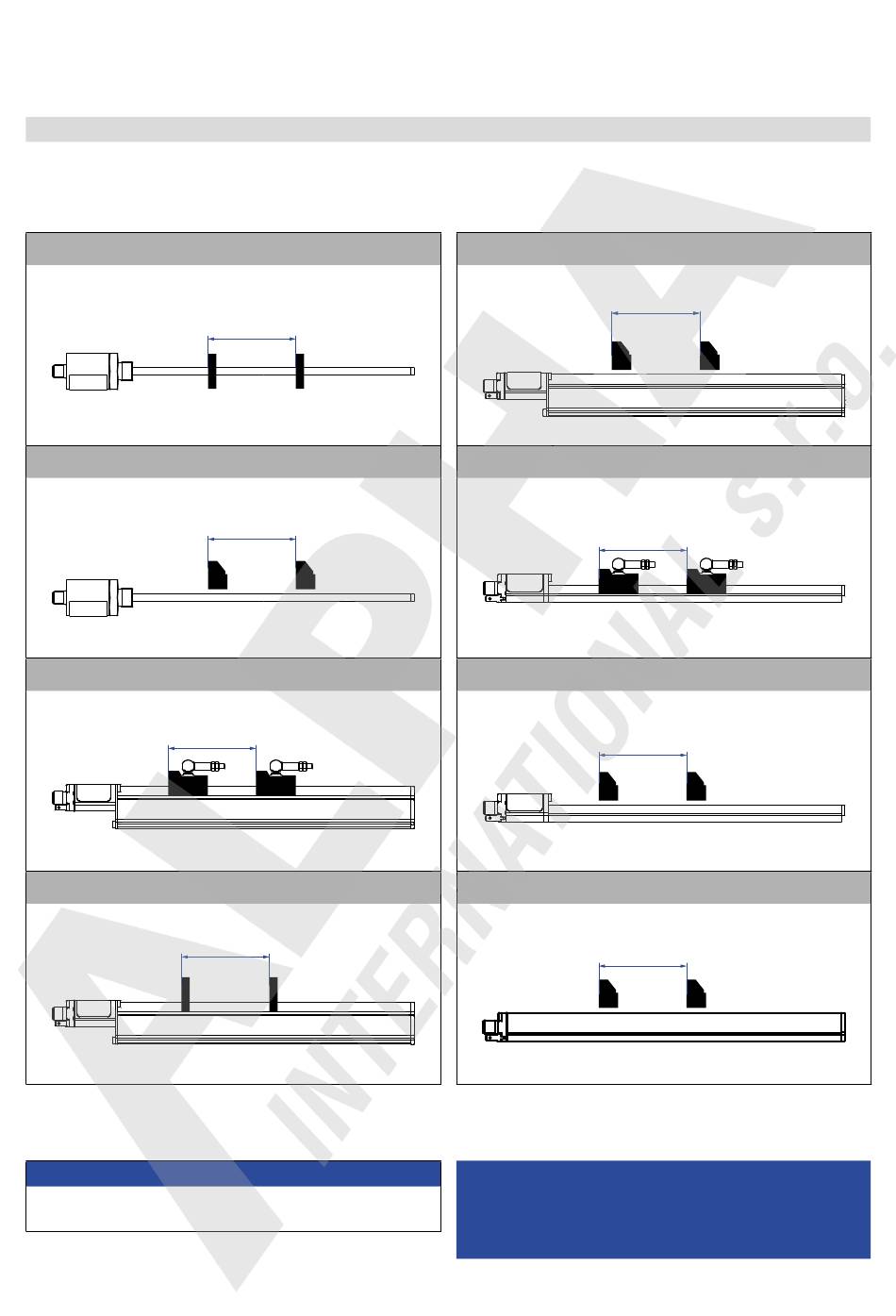

E-Serie EH mit Ring- / U-Magnet
E-Serie EH mit Blockmagnet
E-Serie EP mit Magnetschlitten „S" / „N" / „V" / „G"
E-Serie EP mit U-Magnet
HINWEIS
Nutzen Sie für die Multipositionsmessung Magnete des
gleichen Magnettyps, z.B. 2 × U-Magnet (Artikelnr. 251 416-2).
Alle Maße in mm
≥ 75
≥ 75
≥ 75
≥ 75
Die Messlänge des Sensors hat Einfluss auf die maximale
Magnetzahl. Halten Sie den Mindestabstand zwischen den
Positionsmagneten ein.
E-Serie EP mit Blockmagnet
E-Serie EL mit Magnetschlitten „S" / „N" / „V" / „G"
E-Serie EL mit Blockmagnet
E-Serie EP2 mit Blockmagnet
