4. Einbau

4.1 Sensormontage

Stabsensor – E-Serie EH
• Fixieren Sie den Sensorstab über den Gewindeflansch.
• Beachten Sie das Anzugsmoment von 50 Nm.
• Legen Sie die Flanschanlagefläche vollständig an der
Zylinderauf nahmefläche auf.
• Der Zylinderhersteller bestimmt die Druckdichtung
(Kupferdichtung, O-Ring o.ä.).
• Der Positionsmagnet darf nicht auf dem Messstab
schleifen.
• Die Kolbenstangenbohrung
(Ø 10 mm Stab: ≥ Ø 13 mm / Ø 7 mm Stab: ≥ Ø 10 mm)
hängt vom Druck und der Kolbengeschwindigkeit ab.
• Halten Sie die Angaben zum Betriebsdruck ein.
• Schützen Sie den Sensorstab konstruktiv durch geeignete
Maßnahmen vor Verschleiß.
HINWEIS
Ausführliche Informationen zur Montage finden Sie in der
Betriebsanleitung.
Sensoren mit einer Messlänge ≥ 1 Meter
Unterstützen Sie Sensoren mit einer Messlänge von mehr
als 1 Meter mechanisch beim horizontalen Einbau. Ohne die
Nutzung einer Unterstützung können der Sensorstab und
der Magnet beschädigt werden. Ebenso ist ein verfälschtes
Messergebnis möglich. Längere Stäbe erfordern
eine gleichmäßig über die Länge verteilte mechanische
Unterstützung (z.B. Artikelnr. 561 481). Verwenden Sie einen
U-Magneten zur Positionsermittlung.
Sensorunterstützung
(für Sensoren mit Messlänge ≥ 1 Meter )
U-Magnet
Sensorstab
Unmagnetische
Befestigungslasche

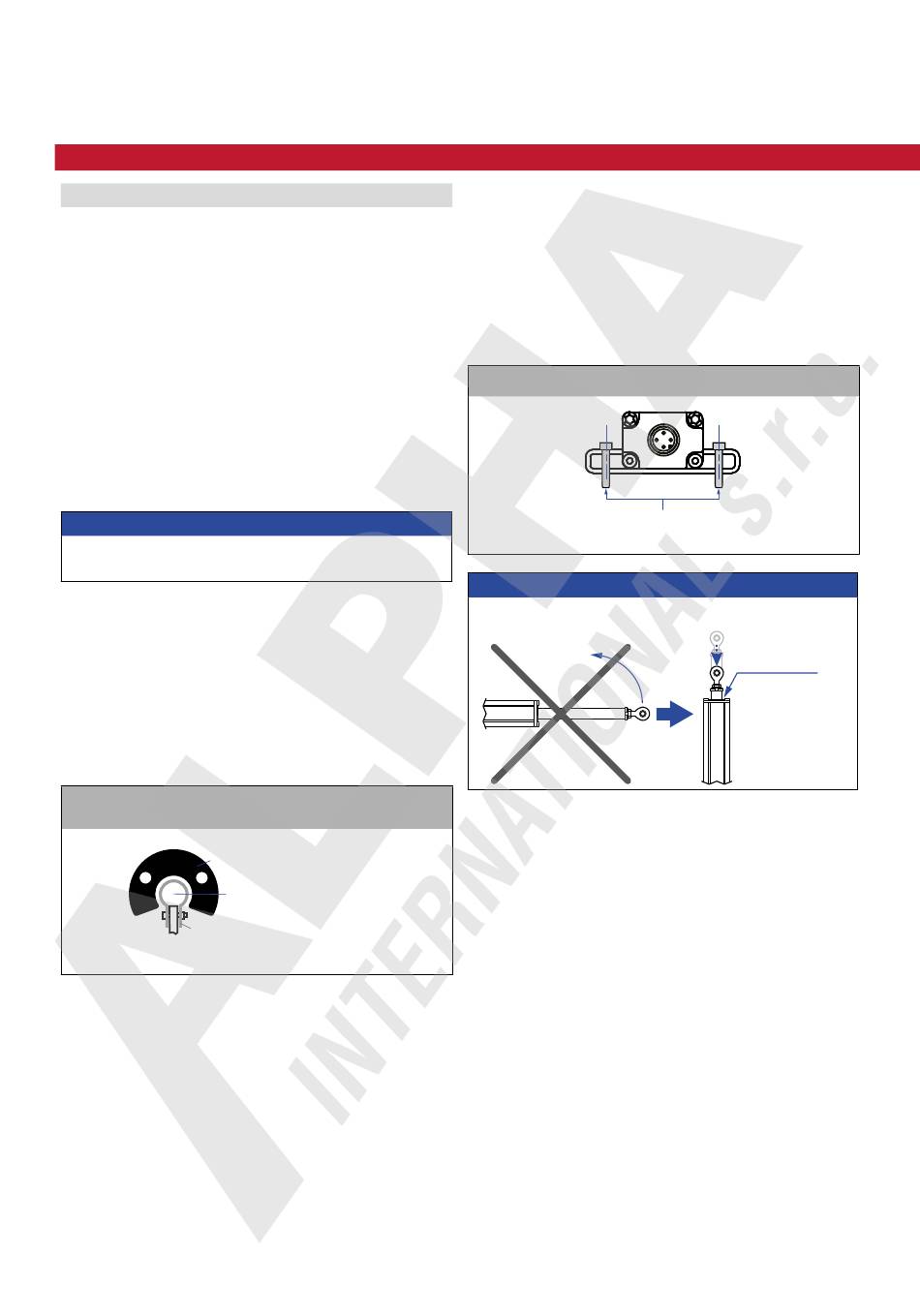

Profilsensoren – E-Serie EP / EL / ER / EP2
Der Sensor wird auf einer geraden Fläche der Maschine mit
den Montageklammern angebaut. Diese werden in längenab-
hängiger Anzahl mitgeliefert und sind gleichmäßig auf dem
Profil zu verteilen.
Für die Befestigung empfehlen wir M5×20 (DIN 6912)
Schrauben, die mit einem Anzugsmoment von 5 Nm
angezogen werden.
Montageklammern
Schraube: M5×20 (DIN 6912)
Anzugsmoment: 5 Nm
HINWEIS
ER Sensor bei ausgefahrener Hubstange nicht aufrichten.
I 8 I
Sensor wird
beschädigt
