Brunner KSO 33 Aufbauanleitung Seite 10

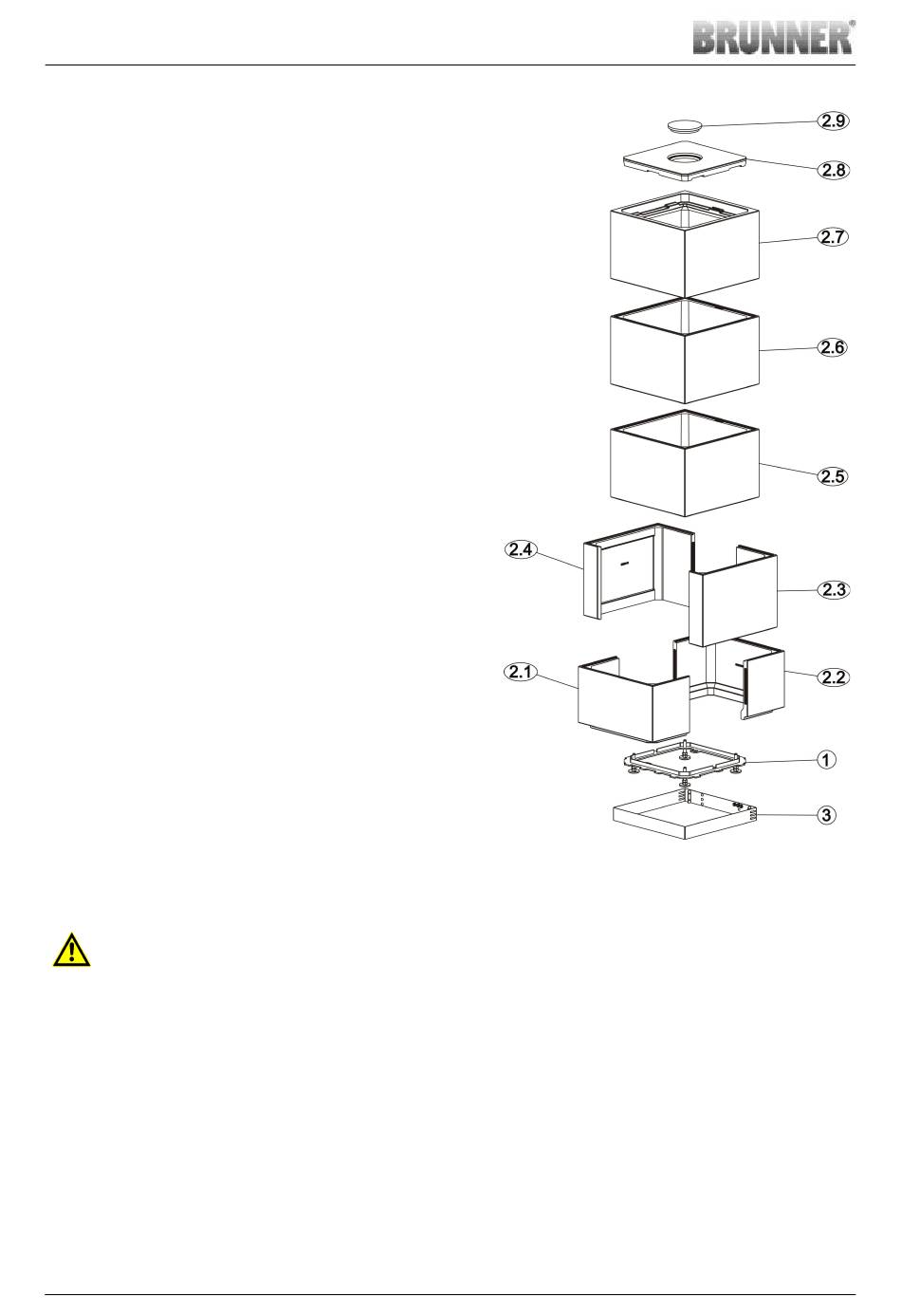

Wärmebetonverkleidung quadratisch (G022118):
Pos. Bezeichnung
1 Sockelring KSO 33q
2 BG
Wärmebetonverkleidung
KSO33q
2.1 Basisring Vorderwand 1
2.2 Basisring Vorderwand 2
2.3 Verkleidung Türbereich
rechts
2.4 Verkleidung Türbereich
links
2.5 Verkleidung Ring 1
2.6 Verkleidung Ring 2
2.7 Verkleidung Ring 3
2.8 Verkleidung Abdeckung
2.9 Blinddeckel Abdeckung
3 Sockelblech KSO 33q
Der Sockelring (1) muss gemeinsam mit dem
Grundrahmen aus dem Lieferumfang des KSO 33
montiert werden. Der Sockelring kann nicht nachträglich
montiert werden!
Die Bauteile vorsichtig transportieren und montieren! Bruchgefahr!
Verletzungsgefahr! Die Bauteile sind mit Stahlnadeln armiert - geeignete Schutzhandschuhe
tragen.
10
Teilenummer
G022113
G022099
G022100
G022101
G022102
G022123
G022103
G022104
G022105
G022106
G020415
G022116
Aufbauanleitung Wärmebetonverkleidung KSO 33 (1.2) © 2014 Brunner GmbH
