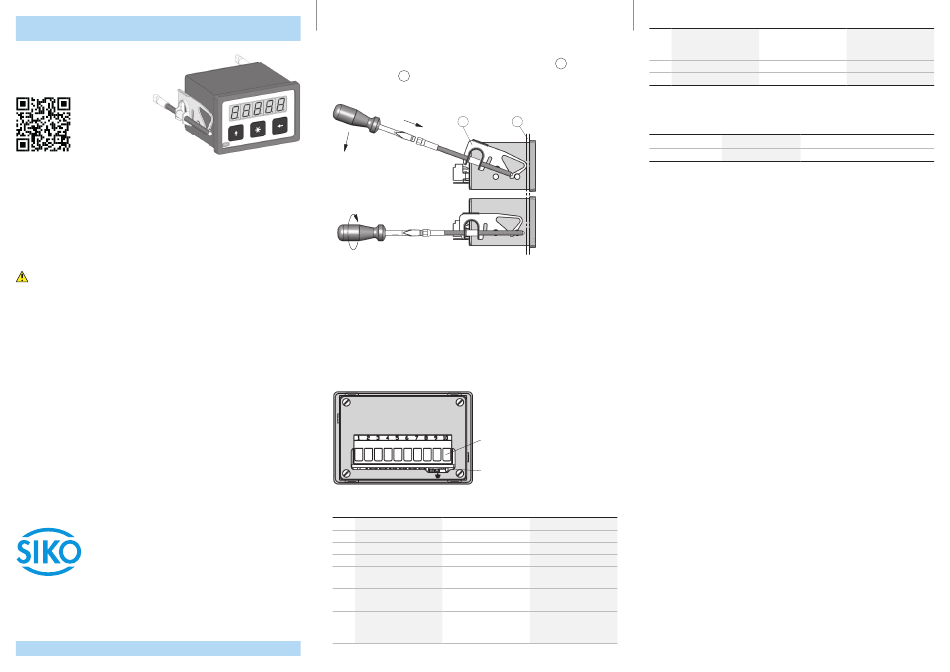

Kurzanleitung
MA07/1
Messanzeige
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/ma07-1
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass der Messan-
zeige richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2
Telefon: + 49 7661 394-0
79256 Buchenbach
Telefax: + 49 7661 394-388
www.siko-global.com
Service: support@siko-global.com
MA07/1 · Datum 02.09.2019 · Art. Nr. 90042 · Änd. Stand 172/19
Montage Messanzeige
Für den Schalttafeleinbau gelten empfohlene Abmessungen entsprechend IEC
61554.
Gerät ohne Befestigungsspangen in den Schalttafelausschnitt
danach den Bügel
2
vorne einrasten und durch Herunterdrücken am Gehäuse-
körper befestigen. Befestigungsschrauben anziehen.
2
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Messanzeige oder dessen Anschlussleitung einwirken können!
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwen-
den.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Anschlussbelegung
Litzenquerschnitt
2.5 ... 4 mm²
PE Anschluss für
Flachsteckhülse
PIN
Belegung inkrementell
Belegung Drehzahl
1
+UB (Geberversorgung)
+UB (Geberversorgung)
2
A-Signal
A-Signal
3
B-Signal
nc
4
Indexsignal (I/0)
nc
5
GND (Schirm Geberver-
GND (Schirm Geberver-
sorgung)
sorgung)
6
RFS (Signal von Referenz-
nc
punktgeber)
7
GND (für Referenzpunkt-
GND (Freigabe Konfigu-
geber und Freigabe Konfi-
ration)
guration)
PIN
Belegung inkrementell
8
Eingang Freigabe Kon-
figuration (masseschal-
tend)
schieben,
1
9
+UB
10
GND
Technische Daten
1
Elektrische Daten
Betriebsspannung
Stromaufnahme
Belegung Stückzahl
+UB (Geberversorgung)
A-Signal
nc
nc
GND (Schirm Geberver-
sorgung)
Reset
GND (für Referenzpunkt-
geber und Freigabe Konfi-
guration)
Belegung Drehzahl
Belegung Stückzahl
Eingang Freigabe Kon-
Eingang Freigabe Kon-
figuration (masseschal-
figuration (masseschal-
tend)
tend)
+UB
+UB
GND
GND
Ergänzung
24 V DC ±20 %
100 mA
bei 24 V DC, ohne Geber
