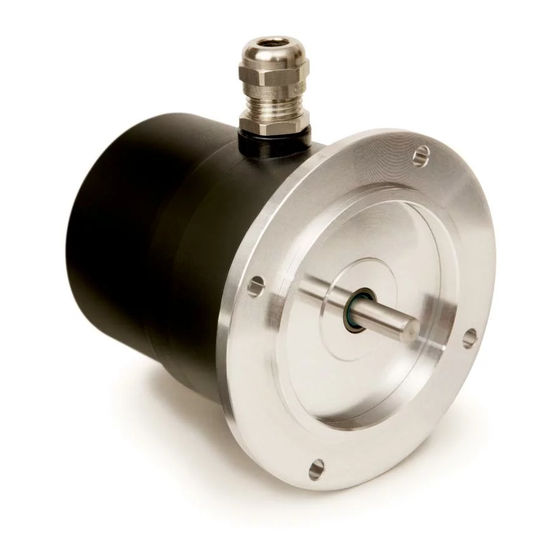

Siko GP03 Benutzerinformation

Siko GP03 Benutzerinformation

Getriebepotentiometer

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

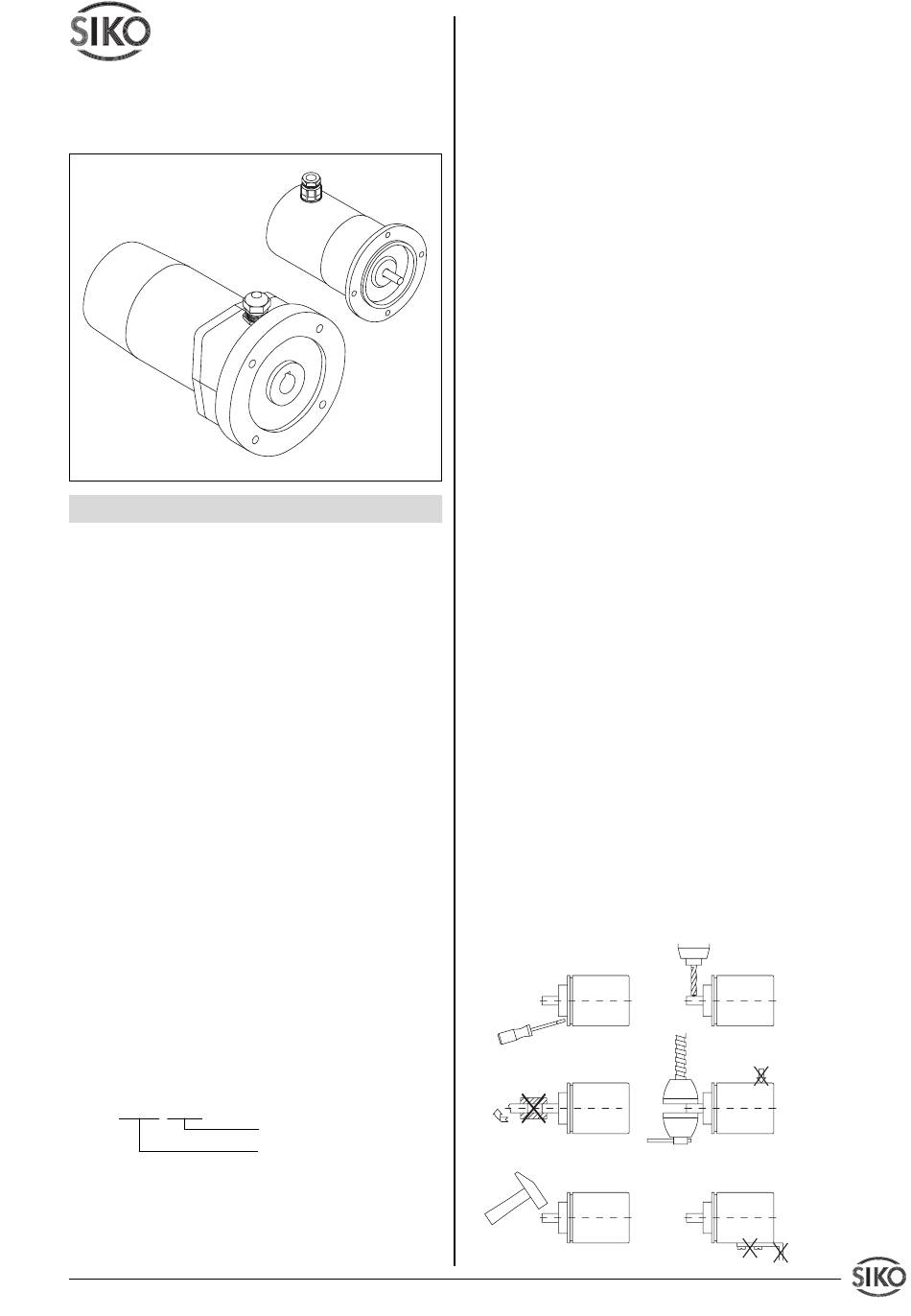

Benutzerinformation
GP03/04/23/24
Getriebepotentiometer
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnah-
me dieses Dokument sorgfältig durch. Beachten Sie
zu Ihrer eigenen Sicherheit und der Betriebssicher-
heit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den Be-
trieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B.
GP03-0023
3. Kurzbeschreibung
Die Getriebepotentiometer zeichnen sich durch
robuste Konstruktion und kompakte Bauform aus.
GP03/04/23/24
Datum 19.09.2002
GP03/23
GP04/24
Varianten-Nr.
Geräte-Typ
Art.Nr. 80018
Durch die Kombination von Getriebe und Potentio-
meter wird der mechanische Drehwinkel der 1- oder
10-Wendel-Potentiometer dem zu messenden Be-
reich angepaßt. Eine Rutschkupplung zwischen
Getriebe und Potentiometer verhindert die mecha-
nische Zerstörung des Potentiometers beim Über-
fahren des Endanschlags (nur bei 10-Wendel-Po-
tentiometer, das 1-Wendel-Potetentiometer hat
keinen Endanschlag).
Die Getriebepotentiometer GP23/24 sind mit ei-
nem Messwertwandler ausgerüstet. Die Widerstands-
werte der Potentiometerstellung werden in einen
Schleifenstrom von 4 ... 20 mA umgewandelt. Dies
ermöglicht eine Übertragung des Messwerts unab-
hängig vom Widerstand der Übertragungsleitung.
4. Montagehinweise
Gehen Sie sorgfältig mit dem Geber um. Es handelt
sich um ein Präzisionsmessgerät. Folgende Punkte
führen unverzüglich zum Verfall der Garantie:
• Zerlegen oder Öffnen des Gebers (soweit dies nicht
in dieser Benutzerinformation beschrieben wird).
• Unsachgemäße Kupplung der Geberwelle z.B. mit
steifen Kupplungen, die zu große Kräfte auf die
Lagerung der Geberwelle erzeugen. Verwenden Sie
bei Vollwellengebern die SIKO-Ausgleichskupplung
Typ AK18.
• Schläge auf das Gehäuse und die Welle beschädigen
den Geber bzw. innere Teile und sind nicht zulässig.
• Mechanische Bearbeitung der Welle, des Flan-
sches oder Gehäuses (Bohren, Fräsen, usw.). Hier-
durch kann es zu schweren Beschädigungen der
inneren Teile des Gebers kommen.
• Unzulässige axiale oder radiale Belastung der Welle.
• Unsachgemäße Befestigung des Gebers.
Was Sie nicht tun sollten
Z.Nr. 8604016
Änd.Stand 284/02
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siko GP03

  • Seite 1 Beschädigungen der • Garantieansprüche gelten nur für Produkte der inneren Teile des Gebers kommen. Firma SIKO GmbH. Bei dem Einsatz in Verbindung mit Fremdprodukten besteht für das Gesamtsystem • Unzulässige axiale oder radiale Belastung der Welle.
  • Seite 2: Mechanische Montage

    • Verdrahtungsarbeiten dürfen nur spannungslos geöffnet werden. Der Abgleich des Messwandlers erfolgen. und der Anschluss der Kabel erfolgt bei SIKO. • Litzen sind mit Aderendhülsen zu versehen. • Zum öffnen des Gerätes entfernen Sie die Gewin- • Vor dem Einschalten sind alle Leitungsanschlüsse destifte an der Haube.
  • Seite 3: Einstellung Und Abgleich

    • Schieben sie die Mutter (1) und den Kunststoff- einsatz (2) auf das Kabel. • Das Abschirmgeflecht (3) über den Kunststoff- Abb. 4: Anschlussbelegung GP03/04 einsatz (2) zurückstülpen. • Litzen durch die Verschraubung (4) schieben. Kunststoffeinsatz (2) in die Verschraubung einpas- sen.
  • Seite 4 Po gleich 0 Ohm. Er steigt gegenüber Po, wenn die Welle in Richtung "e" gedreht wird. Für GP23/24 gilt: ...sinngemäß dasselbe wie für GP03/04, jedoch beginnt der Strom des Messwandlers bei niedrigen (Po) Werten und steigt jeweils zum Endwert an (siehe Abschnitt 7.3).
  • Seite 5: Warranty Information

    • exceed the values for the maximum axial and • Warranty can only be claimed for components radial shaft load. supplied by SIKO GmbH. If the system is used together with other products, there is no warranty • mount the encoder incorrectly.
  • Seite 6: Installation

    • Switch power off before any plug is inserted IP65. Alignment of the instrument transformer and or removed!! cable connection will then be made by SIKO. • Wiring must only be carried out with power off. • Remove the grub screws in the cap for opening •...
  • Seite 7: Adjustment And Alignment

    0 Ohm. The value increases – related to Po – with anti-clockwise rotation "e". For GP23/24: ...the same as for GP03/04, but the current of the transducer starts at low values and increases Fig. 3 : Cable connection PG9 towards the end point (see also chapter 7.3).
  • Seite 8 7.3 Alignment of the instrument transformer tion (by ordering / modifiying the counting direc- (only for GP23/24) tion at SIKO), The unit GP23/24 comprises a resistance current converter. The potentiometer's resistance is con- • or by inverted interpretation of the 4 to 20 mA verted into a current of 4 ...
