Siko GP02 Benutzerinformation

Benutzerinformation
GP02
Getriebepotentiometer
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. GP02-0023
3. Kurzbeschreibung
• Absolutwerterfassung von Winkeln und Wegen
über ein Getriebe und Potentiometer in einem
Gehäuse.
• Kleine kompakte Bauform.
GP02 Datum 02.09.2008
Varianten-Nr.
Geräte-Typ
• Übertragung der Winkelstellung als Analogwert
in Form
- eines Widerstandswertes oder optional.
- eines Stroms bei integriertem Messwandler.
• Elektrischer Anschluss über Anschlusskabel.
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Die Anzeige muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
se, wie z.B. Spritzwasser, Staub, Schläge, Tempe-
ratur geschützt werden.
Nach dem Aufschieben des GP02 auf die Vollwelle
und dem Einführen der Drehmomentstütze in die
vorbereitete Bohrung, wird durch die Gewindestif-
te M3 die Gerätehohlwelle mit der Maschinenvoll-
welle verbunden (siehe Abb. 1).
• Zwischen Welle und GP02 ist ein Schiebesitz
vorzusehen.
• Achten Sie auf geringen Wellen- bzw. Winkelver-
satz. Verspannungen sind zu vermeiden und die
maximalen axialen und radialen Wellenbelas-
tungen zu beachten. Verspannungen führen zu
erhöhter Lagerbelastung, unzulässiger Erwärmung
und kürzerer Lebensdauer des Lagers.
• Insbesondere bei Verwendung der Drehmoment-
abstützung Form A ist darauf zu achten dass das
Gerät bei der Montage nicht durch Verkanten
verspannt montiert wird. Dies ist bei der Wahl
des Bohr- ø zu beachten.
• Schläge auf das Gerät sind zu vermeiden.
Drehmomentabstützung Form A: Stift-ø 6h9

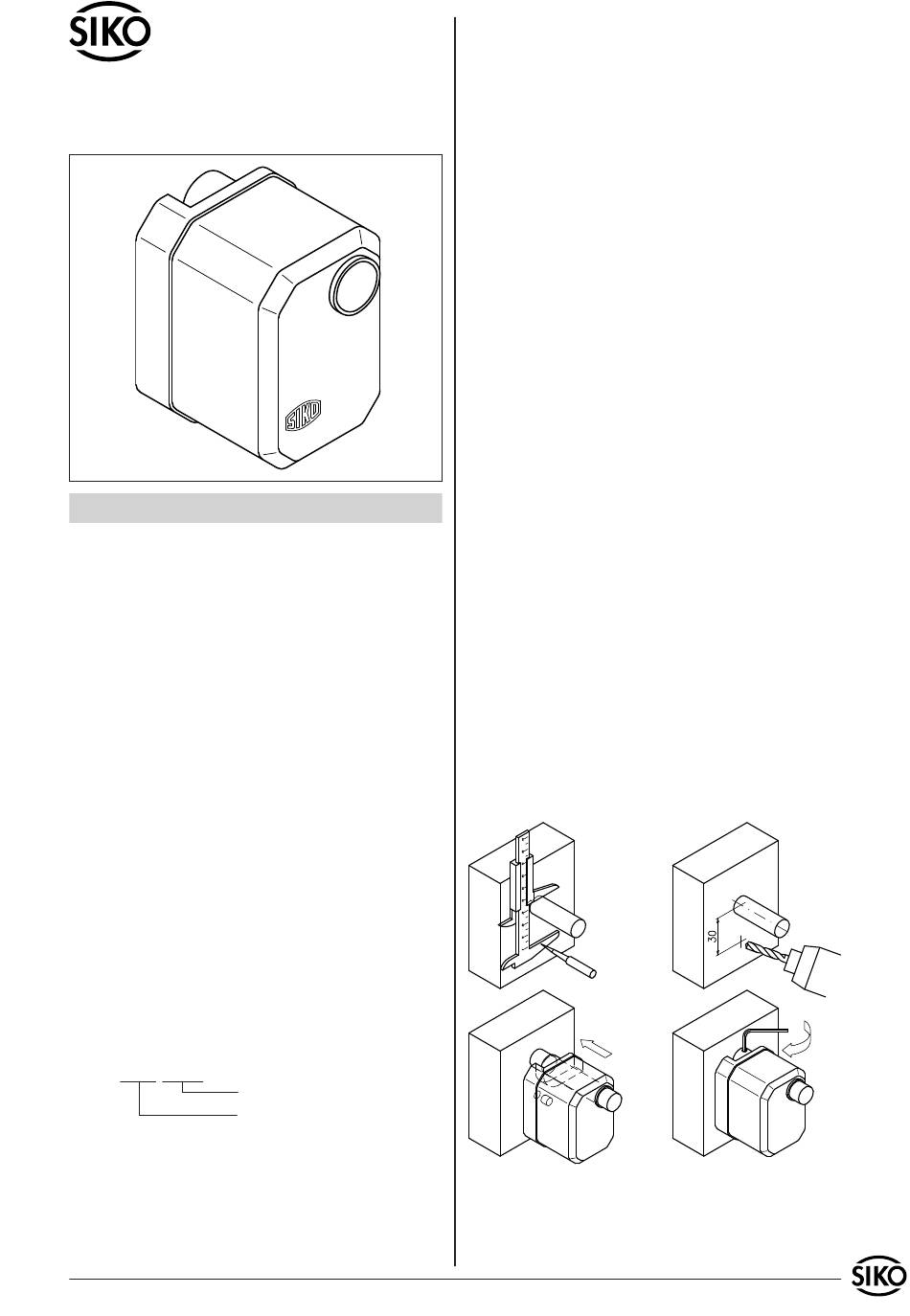

Abb. 1: Montagehinweise
Art.Nr. 75593
Form B: Bohr-ø 10+0.8
Änd. Stand 324/08 1
